传输门截止输出(数电传输门截止输出什么)

本篇目录:

什么是传输门?

1、传输门是一种数据传输技术。传输门是一种在电子系统中实现数据传输的关键组件。以下是关于传输门的 传输门的定义。传输门是一种能够实现数据在不同设备或系统间传输的技术或装置。在现代电子通讯和计算机领域,数据传输是核心功能之一,而传输门则是实现这一功能的重要手段。 传输门的功能原理。

2、所谓传输门(TG)就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端,右边是输出端。上边是控制信号C输入端,下边是控制信号C输入端。当C=0、C=1时,TG导通,输出端的信号等于输入端信号。

传输门截止输出(数电传输门截止输出什么)-图1

3、传输门(TG)是一种专门用于模拟信号传输的电子元件,它由P沟道和N沟道的增强型MOSFET并联构成。工作原理上,通过互补的信号电压控制两个MOSFET,当控制端C接低电压时,两个管子都不导通,形成断开状态;而当C接高电压时,一个管子导通,另一个管子则截止,实现了模拟信号的开关功能。

4、传输门,简称TG,是一种功能强大的模拟开关,特别适合在频谱紧凑的环境中传输模拟信号。由CMOS技术构建的TG,主要由一对N沟道和P沟道增强型MOSFET并联构成,这种独特的电路设计使其能够同时处理数字和模拟信号。CMOS传输门的独特性在于其导通和截止状态不仅取决于控制电平,还与传输信号本身的电平密切相关。

tg门可以线与吗

1、可以。线与是指在电路中,两个或两个以上的支路之间通过开关进行连接,以实现某些特定的功能。传输门TG由一个P沟道和一个N沟道增强型MOSFET并联而成,输入端和输出端之间有控制信号,当控制信号为0时,传输门截止,输出信号为0;当控制信号为1时,传输门导通,输出信号等于输入信号,不可以参与线与。

传输门截止输出(数电传输门截止输出什么)-图2

2、一个。传输门TG只有一个控制端,在传输门TG的设定中,只有一个起点和一个终点,并且只有一个控制终端可以控制门的开关,只要有控制端授权,人员就可以进出传输门。

3、传输门的逻辑功能体现在其作为模拟开关的特性上,MOSFET的输出特性决定了它在取样保持电路、斩波电路和模数/数模转换电路等多种应用中的作用。在数字逻辑设计中,TG门的典型使用是当控制端C反为0,C为1时,它会将输入信号从左端传送到右端,作为基本的逻辑单元电路使用。

什么是传输门(TG)

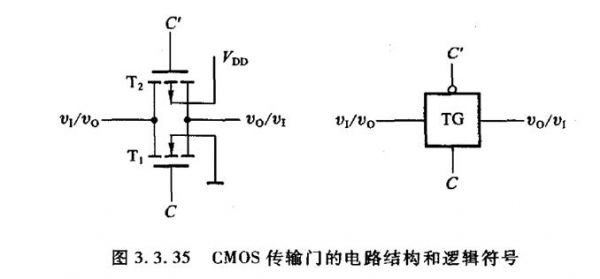

1、所谓传输门(TG)就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成,如上图所示。TP和TN是结构对称的器件,它们的漏极和源极是可互换的。设它们的开启电压|VT|=2V且输入模拟信号的变化范围为-5V到+5V 。

传输门截止输出(数电传输门截止输出什么)-图3

2、所谓传输门(TG)就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端,右边是输出端。上边是控制信号C输入端,下边是控制信号C输入端。当C=0、C=1时,TG导通,输出端的信号等于输入端信号。

3、传输门,简称TG,是一种功能强大的模拟开关,特别适合在频谱紧凑的环境中传输模拟信号。由CMOS技术构建的TG,主要由一对N沟道和P沟道增强型MOSFET并联构成,这种独特的电路设计使其能够同时处理数字和模拟信号。CMOS传输门的独特性在于其导通和截止状态不仅取决于控制电平,还与传输信号本身的电平密切相关。

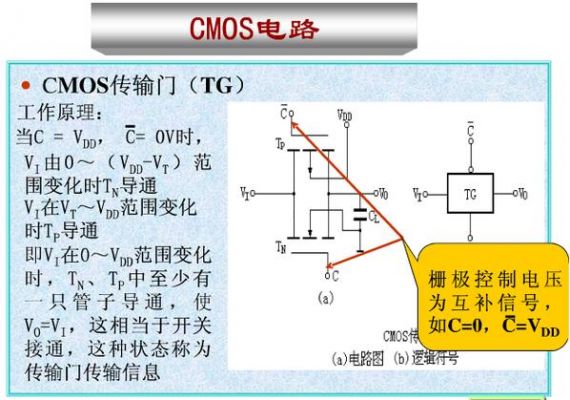

4、传输门(TG,Transmission Gate)是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成,是一种既可以传送数字信号又可以传输模拟信号的可控开关电路,其具有很低的导通电阻(几百欧)和很高的截止电阻(大于10^9欧)。

5、TG是transmission gate 的字头缩写,即传输门。所谓传输门(TG)就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET,即TP和TN并联而成。TP和TN是结构对称的器件,它们的漏极和源极是可以互换的。

CMOS传输门的问题

不是都是高电平,那个圆圈符号你理解错了,那是个逻辑功能标识,不代表里面真的有反相器。CMOS传输门的NMOS和PMOS栅极电压总是相反的,因此不管输入电压是多少都能导通。TG上面那个圆圈代表输入是反向有效。

只是形成了反型层,但反型层还没有载流子,需要g极和s极之间要有一定电压使得s极的载流子进入反型层导电。超过范围会使得源极和衬底之间导通。

这个一个互补性传输门。其中T1为nmos;T2为pmos;mos管导通条件是|vgs|-|vth|0;那么对于pmos作为开关来说Vg=0,Vs=Vo,Vi=Vo那么根据导通条件,|0-Vi||Vthp|,即Vi|Vthp|;总之一句话,N管适合传输低电平,P管适合传输高电平。

nmos,pmos传输门为什么会损失阈值电压

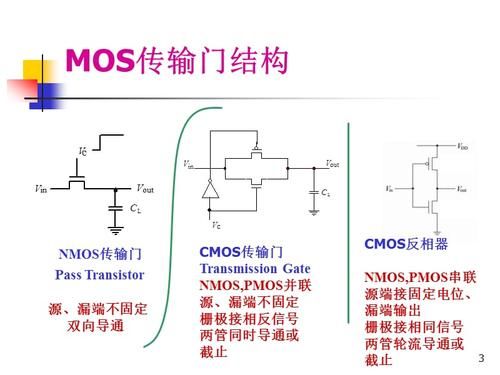

1、工作稳定可靠且开关速度也大大高于NMOS和PMOS电路,故得到了广泛应用。MOS管主要参数开启电压VT·开启电压(又称阈值电压):使得源极S和漏极D之间开始形成导电沟道所需的栅极电压;·标准的N沟道MOS管,VT约为3~6V;·通过工艺上的改进,可以使MOS管的VT值降到2~3V。

2、楼上说这么多没说到点上。你所说的传输门它的输出可以是一个电压范围(比如输入1V输出就是1V),有些芯片用正负电源供电,还能传输可正可负的电压信号(输入-1V输出-1V)。

3、单个NMOS晶体管也可以作为传输门开关,在传输逻辑高电平的过程中,实际上是输入信号源通过沟道导通电阻对负载电容的充电过程。在整个过程中,NMOS晶体管工作在饱和区范围,具有较大的沟道导通电阻,并且随输出电平的升高过程,电阻越来越大,因此工作速度不高。
