本篇目录：

• 1、请问两片单片机之间UART传输距离是多少,2到3米可以传吗
• 2、ttl总线最大传输距离是多少米?
• 3、如何将TTL电平信号长距离传输
• 4、TTL与HTL区别在哪里?
• 5、ttl线使用教程?
• 6、电平信号的TTL电平定义

请问两片单片机之间UART传输距离是多少,2到3米可以传吗

1、单片机串口可以在112k可靠传输，不要怀疑波特率，如果你的波特率计算真的没有错误的话；从你的条件不会退出能通信的结果，肯定有的细节你没有说明，不知是什么；如果真的如你所说，只能让一片单片机不断的发，示波器监视发送是否正常；串口助手给另一片单片机发数据，看接受是否正常，一步步来。

2、由于物理传输存在衰减，传输距离有限，通常在1-2米内。然而，通过使用RS232接口可以延长通信距离至15米，而485通信则可以实现几公里的传输距离。这是硬件层的通信协议。在软件层，单片机的串行口通常按照异步串行通信模式工作。

3、UART相对于RS232和485通讯来说，简化了电平转换的中间步骤，但通讯距离和抗干扰能力都不如RS232和485。

ttl总线最大传输距离是多少米?

I2C总线的最大长度是：小于200mm～300mm，跟传输速度、布线等有关系，延长距离可以用I2C中继器芯片，NXP如P82B71P82B96等等；在标准上没有看到明确规定有效的传输距离。

TTL电平标准是 ：低电平为0，高电平为1(对地，标准数字电路逻辑)。RS485是 ：正电平为0，负电平为1(对地，正负6-15V皆可，甚至可以用高阻态)。采用差分信号逻辑，更适合长距离、高速传输。

总线是一种允许多从站挂载的现场总线。有别于分线制，和232这种一对一总线。总线是什么意思？简单说，就是让数据可以跑起来的通路。凡是总线，一定有信号传输。就像凡是电源线，都能供电一样。二，实现原理 TTL接口电平常见的有3V和5V的。通过在0和TTL电平之间摆动，来传输数据。

传输距离不同 RS232适合本地设备之间的传输，传输距离最大为15米。而RS485传输距离为几十米到上千米。RS232只允许一对一的通信，是全双工的，同时可收发。而RS485接口在总线上允许链接128个收发器，是半双工的，某一个只能收或者发。传输速率不同 RS232最高速率为20kb/s。

在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。 (RS-422有关电气参数见表1 ) RS-485串行总线接口 为扩展应用范围，EIA在RS-422的基础上制定了RS-485标准，增加了多点、双向通信能力，通常在要求通信距离为几十米至上千米时，广泛采用RS-485收发器。

一般100米长双绞线最大传输速率仅为1Mb/s。 RS-485需要2个终接电阻，其阻值要求等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输总线的两端。 RS-422与RS-485的网络安装注意要点 RS-422可支持10个节点，RS-485支持32个节点，因此多节点构成网络。

如何将TTL电平信号长距离传输

传输过程只能用RS232电平或者485电平，后者更远，在发送部分将TTL转换后，传输，接收部分再将传输电平转换为TTL电平。。TTL作为逻辑电平很好，但是长距离传输确实能力有限。。

到10米的距离已经超过了传统TTL电平的使用范围，所以必须进行电平转换。建议在传输线两端分别加上TTL到RS232电平转换器，然后使用232电平进行传输，在接收端在使用转换器把232转换回TTL。转换器现在都是集成的芯片，使用起来很简单而且价格也便宜。

最后，需要注意TTL线的使用限制。由于TTL电平信号的特性，TTL线在传输距离上存在一定的限制。一般来说，TTL线的传输距离不宜超过几十米。如果需要更远距离的传输，可以考虑使用其他传输方式，如RS-23RS-485等。此外，在使用TTL线时还需要注意防静电和防雷击等问题，以避免设备损坏或数据丢失。

TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。这是由于可靠性和成本两面的原因。因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响；另外对于并行数据传输，电缆以及连接器的费用比起串行通信方式来也要高一些。

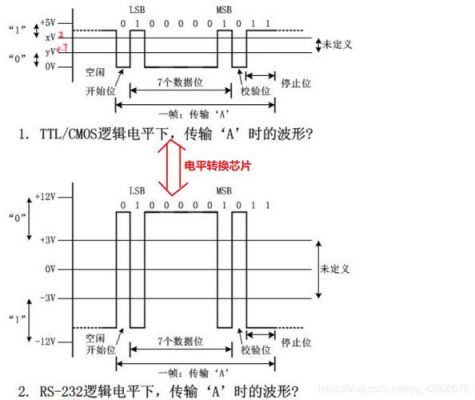

RS232标准以+12V为逻辑负，-12V为逻辑正，与TTL的逻辑相反。这种电平设计适合长距离通讯，但因其较高的电压范围，对于接口电路保护更为重要。RS485：面向长距离和高速传输的解决方案/ RS485以差分信号负逻辑呈现，逻辑1表现为两线电压差的负值，逻辑0则相反。

TTL与HTL区别在哪里?

传输距离不同 HTL：对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。TTL：对于TIL的带有对称负信号输出的编码器，信号传输距离可达150米。电压不同 HTL：国值电压比较高。当电源电压为15V时，阙值电压达7-8V。

HTL信号和TTL信号的主要区别在于它们的电压范围、功耗、驱动能力以及应用场景。首先，从电压范围来看，HTL（High Threshold Logic）信号通常工作在高电平范围内，而TTL（Transistor-Transistor Logic）信号则工作在较低的电压范围内。

TTL和HTL的主要区别在于它们的信号电压范围和逻辑电平阈值。TTL（Transistor-Transistor Logic）即晶体管-晶体管逻辑，是一种数字电路的逻辑电平标准。TTL电平标准中，高电平为+5V，低电平为0V。TTL电平标准的逻辑1和逻辑0的阈值分别是4V和0.8V。

TTL和HTL的区别虽然TTL和HTL都是实现路由功能的关键所在，但它们的用途略有不同。TTL的作用是限制IP数据包在网络中传输的生存时间。通常每个路由器会将TTL值减1，从而使数据包只在网络中存在一定时间。HTL的作用是限制数据包通过路由器的数量。

ttl线使用教程?

首先，我们需要选择一根符合要求的TTL线，并将其连接在计算机和串口设备之间。然后，在计算机上安装相应的驱动程序，以识别串口设备。接着，我们就可以通过计算机向串口设备发送数据了。在此过程中，我们需要根据串口设备的通信协议来设置TTL线的传输参数，如波特率、数据位、停止位等。

单片机上的串口一般是两个端口，一个是TX发送端，一个是RX接收端。 连接时要注意交叉互连，即把USB转TTL线的RX端接单片机的TX端，把TX端接单片机的RX端，剩下两脚不用接。如图：写好串口的程序，这个网上的教程很多，而且不同的单片机程序不同，这里不再赘述。

准备文件和软件 准备TTL转USB刷机线、TTL刷机线驱动、下载Tftpd3breed.bin刷机文件、Secure CRT、路由器固件。将所有文件放在桌面备用。

电平信号的TTL电平定义

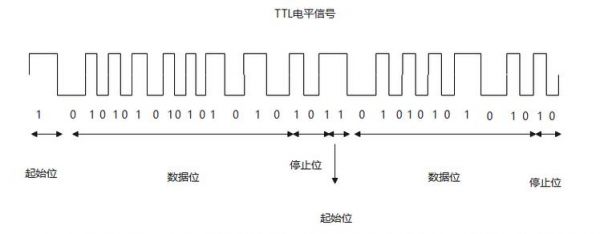

1、ttl电平是指适合于ttl电路工作的电平。TTL电平信号规定，+5V等价于逻辑“1”，0V等价于逻辑“0”(采用二进制来表示数据时)。这样的数据通信及电平规定方式，被称做TTL（晶体管-晶体管逻辑电平）信号系统。这是计算机处理器控制的设备内部各部分之间通信的标准技术。

2、TTL电平是一个基本的数字电子术语，代表着逻辑电平中的两种状态之一。 TTL（Transistor-Transistor Logic）电平，是一种通用的数字电路设计标准，其基本原理是通过晶体管和电阻/电容（RC）电路来实现逻辑门电路的设计和运作。

3、电平标准(电信号)。TTL电平标准是 ：低电平为0，高电平为1(对地，标准数字电路逻辑)。RS485是 ：正电平为0，负电平为1(对地，正负6-15V皆可，甚至可以用高阻态)。采用差分信号逻辑，更适合长距离、高速传输。

4、TTL电平是一种数字电路中的信号电平标准。TTL电平是一种集成电路逻辑电平，主要应用于计算机硬件和数字电子领域。TTL电平通常被用作处理器和其他电子组件之间的接口信号，因为它们能够处理高速度的数字信号。在计算机系统中，TTL电平也被广泛应用于数据传输和信号处理。

到此，以上就是小编对于ttl信号线传输距离的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
