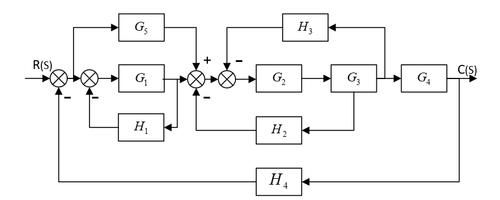

自动控制,这个图如何计算系统的传递函数
1、最后的传递函数为G/(1+G)，代入上面的即可。
2、①确定系统的输入和输出；②列出微分方程；③初始条件为零，对各微分方程取拉氏变换；④求系统的传递函数。
3、- \( u(t) \) 是输入 - \( m \) 是质量或惯性 - \( c \) 是阻尼系数 - \( k \) 是刚度系数 我们想求这个系统的传递函数 \( H(s) = \frac{Y(s)}{U(s)} \)。
4、一般写成G(s)=C(s)/R(s)，一般这种东西是对一个特定[环节]讲的，即输出、输入的拉氏变换比就是它的传递函数。对一个闭环的[系统]，一般称Φ(s)=C(s)/R(s)为系统的闭环传递函数，特别的，此时称G(s)H(s)为其开环传递函数，这里G(s)表示前向通路的传递函数，理解为一个环节。
5、传递函数：fai=（P1△1+P2△2）/△=[Ks/s(s+1)(s+2)+1/(s+2)]/[1+2K/s(s+1)(s+2)]额，自己化简吧 就是这个意思 这个题主要就多了一个前馈结构s，信号流图的使用是不受影响的。另外也可以从线性系统叠加性考虑，将R分成两部分，独立求后求和。
反馈系统闭环传递函数的计算公式是什么?
1、闭环传函=开环传函/(1±开环传函)。（负反馈为+，正反馈为-，不过一般都是负反馈的）也可以直接把分子加到分母，这样是简便算法（系统为负反馈时候）分子含有s时候也是按公式来。
2、在负反馈闭环系统中： 假设系统单输入R（s)；单输出C(s)，前向通道传递函数G（s)，反馈为负反馈H(s)。此闭环系统的闭环传递函数为 G（s）/[1+开环传递函数]。
3、在负反馈闭环系统中： 假设系统单输入R(s)；单输出C(s)，前向通道传递函数G(s)，反馈为负反馈H(s)。此闭环系统的闭环传递函数为 G(s)/[1+H(s)*G(s)]。闭环传递函数是广泛应用在自动控制原理传递函数中的一个概念。
4、单位负反馈首先是负反馈，然后反馈通道比列为1。设开环传递函数为G(S)，则闭环传递函数Φ（s）=G/(1+G)，在负反馈闭环系统中： 假设系统单输入R（s)；单输出C(s)，前向通道传递函数G（s)，反馈为负反馈H(s)。
5、闭环特征方程是1+G（s）G（s）是开环传递函数，Φ（s）就是闭环传递函数，令分母=0就是闭环特性方程，单位反馈时，h(s)=1。开环传递函数的两种类型：第一种描述的是开环系统（没有反馈的系统）的动态特性。
6、在闭环系统中“人为”地断开系统的主反馈通路，将前向通道传递函数与反馈通路传递函数相乘，即得系统的开环传递函数：Gk(s)=G(s)·H(s) 。假设系统单输入R（s)；单输出C(s)，前向通道传递函数G（s)，反馈为负反馈H(s)。此闭环系统的闭环传递函数为 Gb(s)=G(s)/（1+G(s)·H(s)）。
传递函数的计算公式是什么呢?
1、传递函数g(s)的公式是：g(s) = Y(s) / U(s)。传递函数g(s)是控制工程中的一个重要概念，用于描述线性时不变系统的动态行为。它建立了系统输入U(s)与系统输出Y(s)之间的关系。在拉普拉斯变换域中，传递函数g(s)表示了系统对输入信号的响应特性。
2、在闭环系统中“人为”地断开系统的主反馈通路，将前向通道传递函数与反馈通路传递函数相乘，即得系统的开环传递函数：Gk(s)=G(s)·H(s) 。假设系统单输入R（s)；单输出C(s)，前向通道传递函数G（s)，反馈为负反馈H(s)。此闭环系统的闭环传递函数为 Gb(s)=G(s)/（1+G(s)·H(s)）。
3、具体来说，如果有一个单输入R(s)和单输出C(s)的系统，前向通道为G(s)，反馈为负反馈H(s)，闭环传递函数Gb(s)的计算公式为Gb(s) = G(s) / (1 + G(s) * H(s))。开环传递函数在控制理论中扮演着重要角色，它不仅影响闭环系统的稳定性，还在判断系统闭环特性时起到桥梁作用。
4、电路的传递函数比较好求，把电容都换成阻值为1/（Cs）的电阻，C是电容值，有电感的话全换成阻值为Ls的电容，L是电感值。然后所有元件全都当电阻，按照普通纯电阻电路的串并联和欧姆定律分压算。运放也一样按照纯电阻的运放算，虚短虚断照样用。
5、Ds＝1＋GsHs，设Fs为等效开环传递函数，则等效的反馈环节为GsHs／Fs＝（Ds－1）／Fs。传递函数、频率特性、频域分析与时域的各个环节是一一对应的，好处在于便于分析计算。频域本身没有什么物理意义，它的意义就在于与时域环节一一对应，见到频域的传递函数，就想到它对应的时域的环节。
6、式中 G(s)= ——系统总传递函数；n——是前向通道数；Ρκ——第k条前向通路的传递函数，由输入端单向传递至输出端的信号通道称为前向通道；△——流图的特征式△=1-ΣLi+ΣLjLk-ΣLiLjLk。梅森公式概念：梅森公式是用于求传递函数的。
到此，以上就是小编对于传输函数的计算的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
