微波共面波导和传输线理论
1、微波共面波导与传输线理论的基础 1 微波共面波导简介 在电磁波谱中，微波狭义上指波长在厘米至毫米之间的电磁波。尽管微波通常与亚毫米波（波长小于毫米）并论，但它们的共同特点是频率较高，能量密度大。
2、随之而来的是鳍线、槽线、共面波导和共面带状线等微波集成传输线的出现，这为定向耦合器的发展提供了更多可能性。历史上的第一个真正意义上的定向耦合器是由H. A. Wheeler在1944年设计实现的。他通过一对四分之一中心频率波长的圆柱，巧妙地实现了电场与磁场能量的有效耦合。
3、传输线理论中的共面波导与共面单端是易混淆的两个概念。共面单端在计算时需更多参数，但在非严格要求情况下，可使用共面波导作为计算模型，两者结果差异细微。
4、随后由于微波电路与系统的需要有相继出现了鳍线、槽线、共面波导和共面带状线等微波集成传输线。这样就出现了各种传输线定向耦合器。
5、王安国教授在教育科研领域取得了显著成就，其代表著作涉及多个核心领域，深入探讨了非对称耦合传输线、非均匀介质中的模式分析、微波滤波器设计和传输矩阵等复杂问题。
6、高速pcb走线需要保证特定的阻抗匹配，否则会影响信号完整性。不是一定不铺铜。要看情况。铺铜是接地层用的。从传输线理论来讲，PCB走线一般是共面波导和微带线。其实这两种传输线的相邻层都需要地层。但是信号的两侧，微带线是不需要铺铜的。另外铺铜也会占用PCB空间。
微波技术与天线——第一章传输线理论
微波定义：波长范围从1m至0.1mm，频率在300MHz至3000GHz的电磁波，位于射频与红外线之间。微波特点：具有似光性、似声性、穿透性、量子性、非电离性，同时能产生热效应，广泛应用于通信与雷达。传输线定义：用于引导电磁能量的装置，根据结构不同可分为双导体传输线、波导与介质传输线。
(一) 绪论 (2学时)微波的概念及其特点，微波技术的发展和应用领域。
波导传输的是TE和TM模式的电磁波，而同轴线是TEM波（横电磁波）。TE和TM模式分别是在传输方向上有纵向磁场和纵向电场，而TEM横电磁波顾名思义就是电场和磁场都与传播方向垂直。
2021-08-04微波工程1-传输线S参数
) 当负载阻抗ZL等于特性阻抗Z0时，传输线工作于行波状态（全匹配状态）。此时只有入射波，电压和电流振幅保持不变，相位沿传播方向滞后；沿线各点的阻抗均等于特性阻抗；电磁能量全部被负载吸收。2) 当负载阻抗ZL等于0、无穷大或纯虚数时，传输线工作于驻波状态（ZL=0，Γ=-1）。

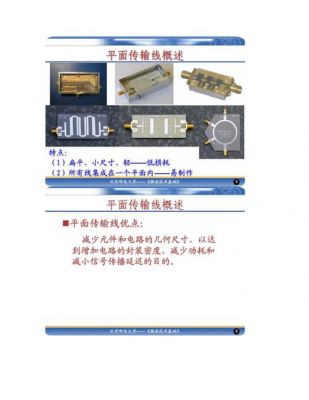

什么是微带电路
1、微带电路：是微波电路的一种。它是一种微波信号的传输线。类似于波导。只是它做在印制电路板上的带状电路。
2、微带电路：是微波电路的一种。主要研究微带传输线，它是近几十年发展起来的一种微波的传输线。类似于同轴线，波导，但是各有优缺点。
3、微带线：微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。但损耗稍大，功率容量小。60年代前期，由于微波低损耗介质材料和微波半导体器件的发展，形成了微波集成电路，使微带线得到广泛应用，相继出现了各种类型的微带线。
4、微带线，作为印制电路板中的重要构成元素，是一种位于两个接地层之间的特殊导线设计。这种线形结构由铜带置于两个导电平面的电介质中形成。其特性阻抗的特性，受到多种因素的影响，包括铜带的宽度、厚度，以及电介质的介电常数，还有两层导电层之间的间距。
5、在实际应用上，微带线在手机电路中扮演重要角色，作为印刷铜线传输高频信号，并与电感、电容等器件组成匹配网络。带状线作为早期的微波印制传输线，主要由三板结构构成，其传输模式为TEM模，主要用于早期微波技术中的电路设计。
微波工程中传输线方程的物理意义?
电子信号在传输中，随着信号频率增加，原本在低频段可以忽略的容性和感性阻抗就逐步体现。
在微波电路设计中，传输线方程是不可或缺的工具。在无损耗的理想传输线上，电感和电容随空间分布，电波以速度 传播。电报方程描述了这种动态，化简后得到简谐波解，如 其中，阻抗和长度的关系影响了信号传输特性。例如，连接阻抗为 的器件和传输线时，我们可以通过计算得到等效阻抗。

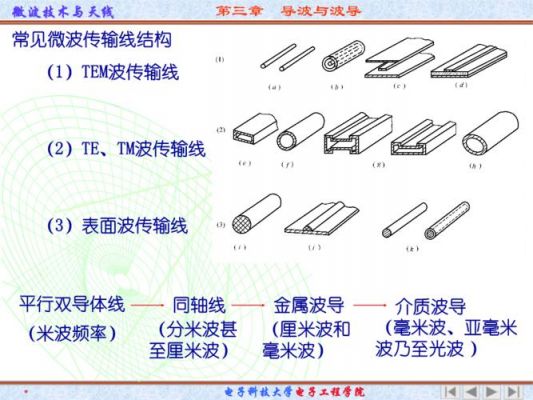

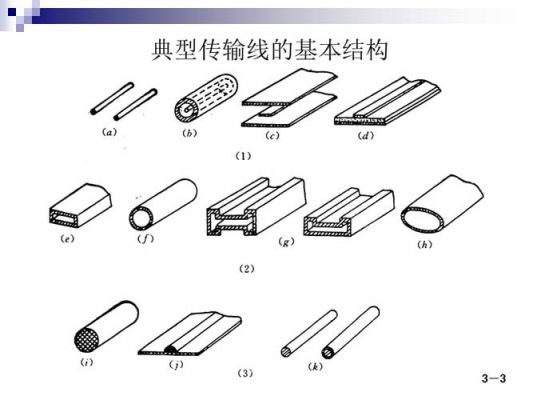

传输线：用于传输电磁信号能量和构成各种微波元器件。常见的射频传输线包括平行线、同轴线、波导、带状线和微带线等。特性阻抗Zc：传输线上的行波电压和行波电流之比，或入射波电压对入射波电流之比，表示为：Z0=R0+jX0，其中R0代表特征电阻，X0代表特征电抗。
节点导纳矩阵在微波网络中用端口电压（自变量）表示端口电流（因变量）。节点导纳矩阵是对电力网络电气特性的一种数学抽象。节点导纳矩阵是稀疏矩阵，电力网络中两个不相邻的节点互导纳为0。节点阻抗矩阵：若多端口网络内部无各向异性质，则网络具有互异性，阻抗矩阵的转置不变。
波导（WAVEGUIDE），用来定向引导电磁波的结构。在电磁学和通信工程中，波导这个词可以指在它的端点间传递电磁波的任何线性结构。但最初和最常见的意思是指用来传输无线电波的空心金属管。

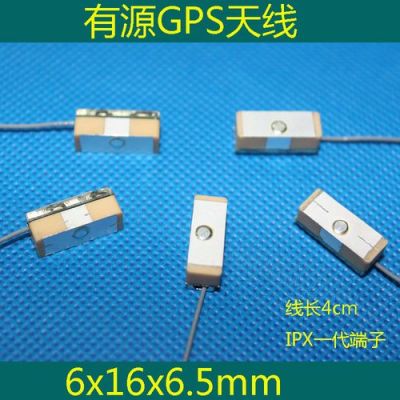

天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介(通常是自由空间)中传播的电磁波，或者进行相反的变换。在无线电设备中用来发射或接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。
到此，以上就是小编对于微波传输线和低频导线的区别的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
