本篇目录：
- 1、移动基站设备是怎么传输的,包括塔上天线,RU都是怎么连接的,非常感谢...
- 2、移动基站设备有哪些,它的作用及工作原理是什么
- 3、通信基站的传输过程?(BTS、SDH、ODF架——手机信号先到哪里,再到那里...
移动基站设备是怎么传输的,包括塔上天线,RU都是怎么连接的,非常感谢...

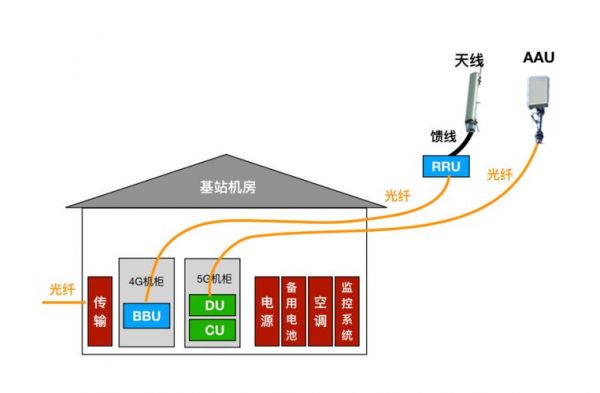

天线通过馈线接主设备，RRU通过光缆接BBU，主设备/BBU，通过尾纤或者2M线接传输设备，传输设备通过光缆接到上联基站。如果是微波传输就是利用微波了。
先说连线，上端信号通过光缆到达基站的光端机，光端机把光信号转为电信号，通过2M线（就是同轴电缆）和BBU连接，BBU处理基站信号，BBU和RRU通过光纤连接，RRU通过馈线连接天线，天线用来收发信号。你所说的宽带上网应该指的是手机上网吧，也是通过这个路由。
一般来说天线信号和基站机房之间会有一个射频拉远单元，天线和射频拉远单元之间通过射频同轴线连接。射频拉远单元和基站设备之间一般通过光纤和电源线连接。光纤负责传输数字信号，电源线用来供电。
基站天线的主要功能就是提供无线覆盖，即实现有线通信网络与无线终端之间的无线信号传输。 核心网侧的控制信令、语音呼叫或数据业务信息通过传输网络发送到基站（在2G、3G网络中，信号先传送到基站控制器，再传送到基站）。 信号在基站侧经过基带和射频处理，然后通过射频馈线送到天线上进行发射。
，从GPS天线的数目可以区分，移动的信号塔一般都没装GPS天线（现在中移动的3G的TD站装有1个GPS天线）。联通的有些基站里面有CDMA设备，所以在信号塔上装有1个GPS天线。电信的基站有CDMA设备的，装有3个GPS天线。
移动基站设备有哪些,它的作用及工作原理是什么
1、移动基站的作用是：移动基站就相当于wifi的作用，在广袤的土地上形成一个又一个的信号中继，使得不管远近的人都能用手机接收移动通讯信号。移动基站的工作原理： 核心网侧的控制信令、语音呼叫或数据业务信息通过传输网络发送到基站（在2G、3G网络中，信号先传送到基站控制器，再传送到基站）。
2、传输系统由SDH设备、光缆和电缆等构成，负责承载信号传输；动力系统则包括蓄电池和市电等，确保设备稳定运行。动环监控系统监控基站环境，如温度、湿度等。天馈系统负责信号的发射，BTS主设备则是信号处理的核心，而空调、防盗门等辅助设备则为基站提供必要的环境保障。
3、设备包括以下几种：BTS：基站主设备，负责手机信号的调制解调及射频放大；传输设备：负责中心局与基站之间的信令传输；开关电源：负责为各设备提供动力（电）；天线：负责信号发射；馈线：负责将BTS处理的信号输送到天线；主要的就是这些，其他的可能还有动力环境监控等。基站特点：交流供电复杂。
通信基站的传输过程?(BTS、SDH、ODF架——手机信号先到哪里,再到那里...
1、正常流程是由MSC（移动交换中心）---BSC（基站控制器）---光缆（光纤）---ODF（法兰盘）---SDH（数字光端机）---DDF（数字配线架）---BTS（基站收发台）手机信号是由基站的设备经天馈线系列发射出去，覆盖地面的区域~手机信号是与发射台连接着，因为发射台是个蜂窝网状。
2、外线光缆进基站熔接在线路ODF子框背面，OLT和SDH设备的主群路光纤（也就是需要出局跟上游设备连接的端口）布放到线路ODF子框正面，与光缆纤芯对接。
3、手机的信号属于射频信号，从手机通过无线的空中接口发送到基站的天线，再通过馈线传到基站主设备的射频单元，再由基站主设备的将其转换成基带信号，传到光端机（传输系统），再送到外线光缆进行长途传输（到BSC基站控制器，一套BSC可以控制上百个基站主设备，BSC一般安装在中心局）。
4、ODF（Optical Distribution Frame，光纤配线架），用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。
到此，以上就是小编对于基站传输系统图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
