本篇目录：
- 1、电流互感器容量与距离的问题
- 2、600/5和600/1的互感器有什么区别
- 3、电流互感器输出电缆约15m,周围有变频器,会不会受到干扰?
- 4、请教一个变电站设计关于电流互感器二次电流选取
- 5、电流互感器二次侧能不能并接仪表?
电流互感器容量与距离的问题
1、电流互感器的一次额定电流选择过大，流过电度表的实际电流就偏小，但只要实际电路不低于电度表的 “起始” 电流值，计量精度就不受影响的。电度表的起始电流值，可以查阅产品说明书或手册。
2、应该是压降的问题吧。压降，一般是指比较长的电缆线路，由于电缆线路存在内阻，有一部分电压分在了线路上，导致电缆末端的电压比始端电压降低。比如1000米的路灯线路，始端是220V，到了末端可能只剩下200V了。压降会导致设备电压不足无法启动，或者长时间在低电压下运行会导致设备急速老化。
3、米，这是很正常的距离啊，没有关系的。一般的电流互感器输出的电流是5A，电压互感器输出的100V，4米的距离那是随便又随便的没问题。要是毫伏级的分流器的话那要注意抗干扰的问题了。
4、产生测量误差的原因一是电流互感器本身造成的，二是运行和使用条件造成的。电流互感器本身造成的测量误差是由于电流互感器又励磁电流Ie存在，而Ie是输入电流的一部分，它不传变到二次侧，故形成了变比误差。Ie除在铁芯中产生磁通外，尚产生铁芯损耗，包括涡流损失和磁滞损失。
5、欧姆定律，互感器二次侧电流最大是5A U=IR R与导线截面积、导线导电率、长度等有关，导线太长，会取样不准。
600/5和600/1的互感器有什么区别
1、线路功耗不同。线路功耗与通过电流平方成正比，二次电流为1A的电流互感器比5A减低功耗25倍，即1A的功耗仅为5A的4%。传输距离不同。相同负载下，二次电流为1A互感器的传输距离是5A的25倍，这样可避免5/1A中间互感器或选用大容量互感器。
2、电流会扩大120倍。互感器用于测量电流，输出电流与输入电流之间存在一定的比例关系。当互感器的变比为600比5时，输入电流的5倍会被转换为输出电流。当配合600比1的控制器时，输入电流的1倍会被转换为输出电流。
3、原来的CT大多是二次额定电流是5A的，即/5的，但相同条件下二次额定电流为1A的互感器允许的二次负载比5A的互感器大；对高压二次回路要求保护精度和二次负载，故220KV以上电压等级的CT大部分选用1A的，即/1的，对于新建设备有条件时，也宜选用二次额定电流为1A的互感器。
4、一组600/1；就是600倍、一组600/5就是300倍。有两组都用，就有一组接计量，一组接保护，不可能两组都接计量。
5、/5指的是把原边的电流通过互感器转变成一个可以驱动仪表或是其它的仪器的一个安全电流。600在这里指的是原边最大输入电流是600. 5在这里是指当原边的电流为600A时，转换的最大电流是5A。所以，原边的电流最好不能超过互感器变比的电流。
电流互感器输出电缆约15m,周围有变频器,会不会受到干扰?
电缆和仪表尽量远离变频器；信号线走线尽量与变频电缆分开一定距离，两根信号线尽可能靠拢，最好采用双绞线。电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。
只要变频器输出频率不是50Hz，你的电流表上误差就比较大，而且频率越低，电流表上误差就越大。只有当变频器输出频率在45-50Hz的时候，你的电流表上误差就很小了，基本接近于实际值。
是的，外加电流互感器在使用过程中的方向会对变频器的工作产生影响。在变频器中，外加电流互感器主要是用来检测电机的电流信号，并将信号传输给变频器控制器，控制器再根据这些信号来控制电机的转速和转矩。
有。互感器安在变频器进线端，进线端线路分支少，不会像出线端那样有很多的分支去不同的用电设备，电流互感器安装变频柜位置有要求。
只要380伏交流电压，频率是50赫兹每秒，正常情况下不会变化，略微会在45---50.5之间。频率本身就是瞬间电流变化，长时间都是在以上区间浮动。除非加变频器，会变化。
如果变频器的输出线与电流互感器的线距离太近的话，这些谐波就可以通过耦合以及辐射的方式干扰到电流互感器的信号线。三种解决方案：第一，就是信号线和动力线分开走；第二，给信号线加装金属软管来对干扰进行屏蔽；第三，对变频器输出端进行滤波，如果变频器输出滤波器，或者是变频器输出电抗器。
请教一个变电站设计关于电流互感器二次电流选取

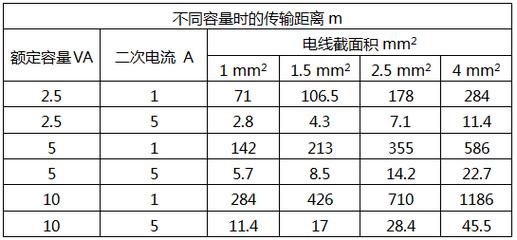

1、目前已知的选择是：当互感器和检测装置之间的传输距离（导线）超过5米时，通常选用1A的二次侧电流，否则选用5A电流。理由是传输距离导致的测量误差，这个误差的原因很多也有过很多研究验证的。
2、这得根据电流互感器二次接什么来确定。早期的计量和控制设备都是5A，所以用5A的较多。现在由于电子技术的大量应用，1A的逐渐多了起来，相对5A的功耗较小，传输距离长，在没有设备要求限制的情况下可优先选择。
3、KV及以下电站，电流互感二次额定电流一般为5A。
4、电流互感器容量的意思是：额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率V.A表示，也可以用二次额定负荷阻抗Ω表示。电流互感器容量等于二次额定电流的平方乘负载阻抗。电流互感器二次额定容量要大于实际二次负载，实际二次负载应为25～100%二次额定容量。
5、电流互感器又叫CT，我们国家电力系统一般都是1A系统和5A系统，220kV及以下变电站都用5A系统，330kV及以上变电站用1A系统。以5A系统的CT为例，我们常见有200/300/400/600/1200/3000/4000/5等等。
6、在选择电流互感器的变比时，可通过改变一次绕组的串并联或二次绕组的抽头来实现。在大电流系统中，中性点零序电流的测量通常采用和电流接线，适用于变压器中性点直接接地或经放电间隙接地的零序过电流保护。在电力系统中，二次回路的正确设计与实施是确保电力系统稳定运行的关键。
电流互感器二次侧能不能并接仪表?
电流互感器的二次侧可以接入多个仪表。 接入多个仪表时，应采用串联方式，并确保总阻值小于仪表的最大输出阻值。 理论上，4~20mA的信号传输距离可达1000米，实际应用中，几百米的距离内也能正常工作，因此串联连接不会造成问题。 若要更加安全，建议在电路中增加一个信号隔离变送器。
可以接两个仪表。使用串联的方法，加起来的阻值必须要小于仪表电流输出的最大阻值。4~20mA理论传输距离是1000米，但实际现场应用几百之内还是可以正常使用的。所以串联也不会出现任何问题；如果为了保险起见，最好增加一个一进两出的信号隔离变送器。下图为接线示意图：自己画的不太美观。
不可以，会影响电流表测量准确度，这种情况需要再加互感器专用于电流表显示。
到此，以上就是小编对于电流互感器安装距离有要求吗的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
