请教,有人可以给简单讲讲下面的皮带运输机PLC的功能图,和梯形图吗...
1、上面的流程图是用来分析用的，下面的梯形图是实际PLC里的程序 该程序功能是实现三台电机顺序启动和逆序停止用的。
2、控制要求：按启动按钮，启动电机1，每隔5s再启动一台。按停止按钮，先停电机3，之后每隔5s再停止一台。X0-启动按钮，X1-停止按钮，Y0-电机1，Y1-电机2，Y3-电机3。
3、如图所示，图片是PLC梯形图程序。I/O分配表 输入：X0-启动按钮 X1-停止按钮 输出：Y0-总接触器 Y1-Y型接触器 Y2-Δ型接触器 望采纳。。
4、在PLC（可编程逻辑控制器）梯形图编程中，X、M、S、T、C 和 Y 是用来表示不同类型的输入、输出和辅助元件的符号。它们分别代表：X：输入信号，通常表示实际设备的传感器、开关等输入设备的状态。
5、梯形图是PLC使用得最多的图形编程语言，被称为PLC的第一编程语言。
6、这是很明显的标识。梯形图和功能块图为图形语言，指令表和结构文本为文字语言，功能表图是一种结构块控制流程图。梯形图是使用得最多的图形编程语言，被称为PLC的第一编程语言。
多级皮带运输机控制plc控制面板没电源是?
1、如果是PLC没电检查一下输入电路。输入电路没问题的话就可能是PLC本身问题咯。如果是控制的线路没电，就需要排查一下PLC控制的元件是否有问题，比如接触器什么的有没有闭合。
2、可以把所有输入和输出的端子都拆除再用万用表测试一下，如果正常，证明线路问题导致PLC执行保护。
3、如果PLC所有的指示灯都不亮，CPU-E PROG-E RUN 灯都不亮的话，多半为PLC内部的FUSE breaked 拆机更换一个相同电流的就可以了。如果只是RUN灯不亮，就试着把开关从STOP打到RUN。
4、严格讲输入、输出都应接电源，只是大部分情况下输出控制的执行器件或负载需要较大功率驱动，所以需要另接符合执行器件动作要求的电源。
有一台皮带输送机,电动机功率为75KW,要求:用PLC实现Y-Δ降压启动,要求...
输入：X0-启动按钮 X1-停止按钮 输出：Y0-总接触器 Y1-Y型接触器 Y2-Δ型接触器 望采纳。。
y-δ降压起动的特点是y-δ降压起动方法虽然简单有效，但只能将启动电流和启动转矩降到1/3，起动转矩既小又不可调，只适于空载轻载起动，且正常运行时为δ接的电机。电机功率也有限制，一般为132kw以下。
电动机启动时，应先接成星形，然后再送电，使电动机在星形下启动；转换成三角形运行时，应将电动机断电，待电动机重新接成角形后，再给电动机送电，让电动机在角形下运行。
用plc编程序，一个启动开关，一个停止开关，两个继电器，两个接触器，3个输入点，两个输出点，启动+停止+启动开关自锁=1个输出，控制继电器线圈，线圈常开点接控制接触器的线圈，实现一个电机启动停止。
请点击输入图片描述 I0.0按钮启动，Q0.0输出为ON，并自锁。同时T37定时器开始计时 10S后T37计时器为ON。T37常闭触点断开，Q0.0为OFF，T37常开触点为ON，Q0.1为ON并自锁。I0.1为停止按钮。
当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕组接成三角形时才能采用星三角启动方法。
...我运输的货物在皮带交叉处不发生碰撞,用三菱的PLC,怎么编写较好?_百...
利用主传送带、次级传送带上的传感器来判断就可以了，如下图：当A、B均检测到有包时停止M1，让A上的包过去后，再启动M1。当C、D均检测到有包时停止M2，让C上的包过去后，再启动M2。

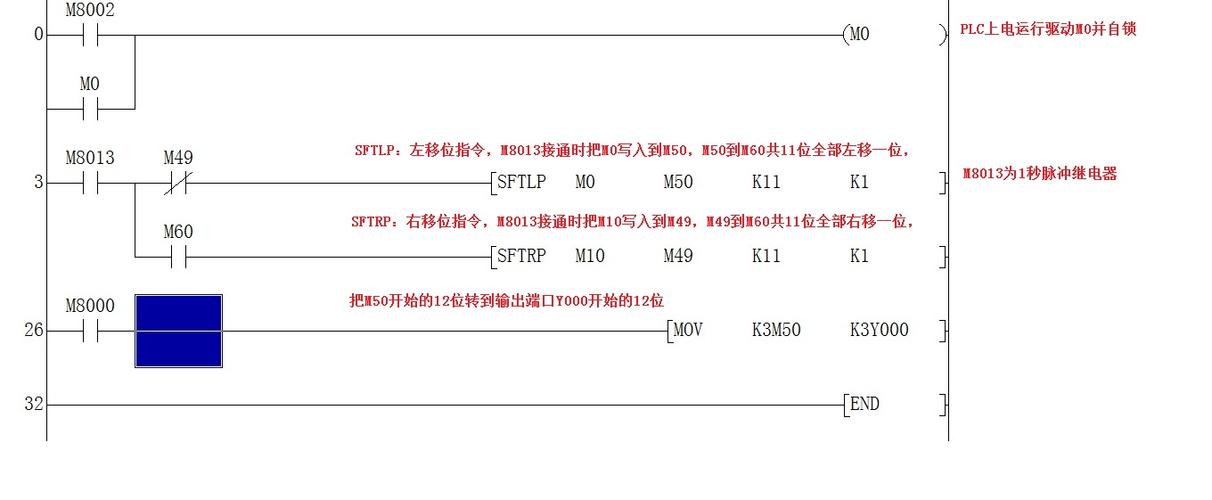

SFTR，SFTL：连续执行型指令。SFTRP，SFTLP：脉冲执行型指令。位右移SFTR与位左移SFTL指令编程方式如下：SFTRPM0M20K16K4。SFTLPM0M20K16K4。
三菱plc、stl指令用法：(1) STL触点与母线相连，与STL触点相连的起始触点应使用LD或LDI指令。即使用STL 指令后，LD点移至STL触点的右侧，一直到出现下一条STL指令或RET指令为止。
LD（取指令） 一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。LDI（取反指令） 一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。
皮带运输机控制设计(plc)
在进行PLC皮带运输机的程序设计时，需要使用可编程逻辑控制器(PLC)来实现对运输机的各项操作和控制。对PLC的选择和参数设置将直接影响运输机的效率和稳定性。

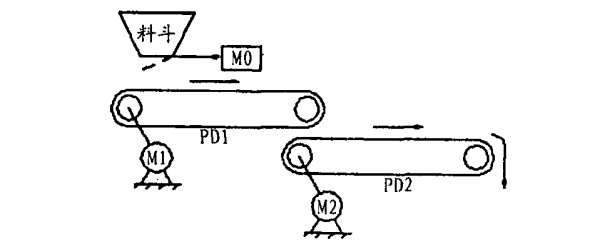

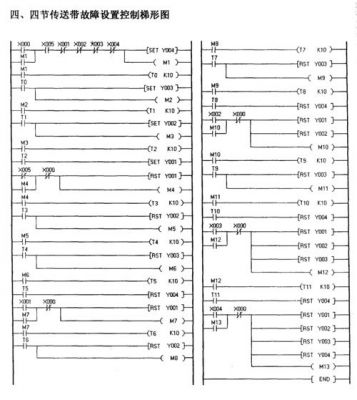

用PLC控制四级皮带运输机的传送系统，各级皮带分别由一台电动机带动，控制要求如下：启动时先起动最后一级皮带运输机，经过10秒延时，再依次起动其它皮带各级延时均为10秒，待第一级启动5秒后货物开始装填。
上面的流程图是用来分析用的，下面的梯形图是实际PLC里的程序 该程序功能是实现三台电机顺序启动和逆序停止用的。
图中sb1是关，sb2是起动，按下sb2后k1得电m1起动。k1-1是自锁按钮sb2的，同时接通k1-2，sj时间继电器得电开始计时，设定10秒后sj1-1吸合k2吸合，m2起动，同时k2-1吸合，k3得电m3起动。

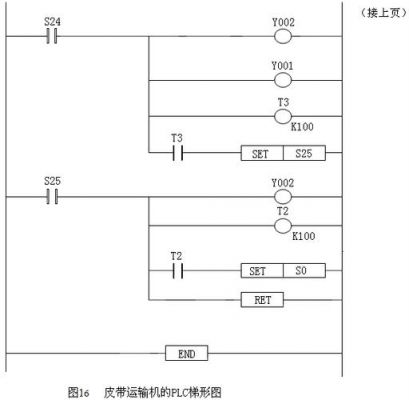

这是步进梯形图的一个典型应用例子，你可参照《三菱FX系统编程手册》，里面就有这样一个例子程序。
到此，以上就是小编对于皮带传输机带速和带厚关系的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
