485读头和韦根读头有什么区别
区别:485读头可以多个并接在一起,通过读卡器的地址码在控制器中区分出来,韦根读头,每个读头要单独布线到控制器,不可并接。简介:Wiegand协议是国际上统一的标准,有很多格式,标准的26-bit 应该是最常用的格式。
区别就是一个是读卡器,一个是控制器。持卡人在读卡器上刷卡,数据传给控制器,控制器再驱动门锁开门。韦根读卡器要接到控制器上才能正常使用,不能单独使用。通常会有6线。
![韦根传输距离(韦根信号是怎么输出的)-图1 韦根传输距离(韦根信号是怎么输出的)-图1](https://www.gongye.com.cn/zb_users/upload/2024/02/20240217121435170814327550179.jpeg)
为了介绍的方便,我们按接口的不同,把读头分为TCP/IP读头,USB读头,和韦根读头三种,当然,按各种读写的卡片不同还可以分很多种类,但不是本文讨论的重点。
韦根(Wiegand)协议又称韦根码,通俗来说是一种通信模块。用于读卡器(读头)到门禁控制器。当读卡器识别到有效卡后,将卡片的钥匙信息以韦根协议的方式传输,再而转换成数据发送给控制器,控制器验证钥匙信息有效后打开门。
不是。韦根(Wiegand)协议又称韦根码, 通俗来说是一种通信工具,用于读卡器(读头)到门禁控制器 。
![韦根传输距离(韦根信号是怎么输出的)-图2 韦根传输距离(韦根信号是怎么输出的)-图2](https://www.gongye.com.cn/zb_users/upload/2024/02/20240217121437170814327740610.jpeg)

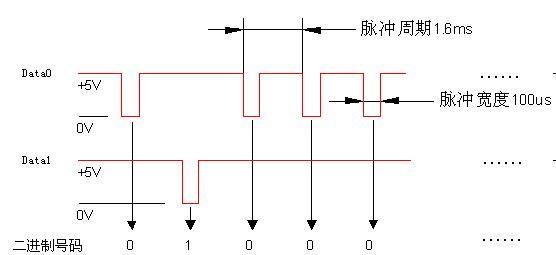

信号传输的一种格式:韦根。它由2条线组成,韦根0,韦根1;分别用WD0 ,WD1表示。
哪位大虾知道门禁读卡器和控制器的传输距离是多远的吗?
读卡器和控制器的通信距离不都是一样的。读卡器采用Wiegand(韦根)通信方式,理论距离156M,如果受到环境和线材的影响,它的实际距离60-80M,不能超过100M,需要更远的距离可选用485读卡器,其距离可以达到500M。
读卡器到控制器距离最长不超过100米,如果超过100米,即使解决电源线线径问题仍会受到数据线之间相互干扰影响,导致数据传输错误。
![韦根传输距离(韦根信号是怎么输出的)-图3 韦根传输距离(韦根信号是怎么输出的)-图3](https://www.gongye.com.cn/zb_users/upload/2024/02/20240217121437170814327769493.png)
在条件允许的情况下,读卡器安装位置应距离强电电源30cm以上。预防传输信号的衰减控制器的安装要考虑到控制器和读卡器之间的距离,理想的传输距离是50m之内。
读卡器的韦根信号怎么样才能让它的传输距离达到100米啊
1、韦根是TTL信号,高电平5V,传输距离非常依赖于传输线的质量,一般80~100m。如果想远一点可以用TCP/IP,180m,或者485,1200m。
2、我知道车库门有远距离感应式ID卡,在3-5米内可以开启卷帘门。而此类卡现在也可以被读取、拷贝和复制。但我想知道的是是否远距离的模拟设备,以至于能达到:车子在距离车门100米就能预先开启此门。
3、门禁控制器和读卡器过远可以通过RS485转接的。RS-485的数据最高传输速率为10Mbps。
门禁刷卡器一般用的是什么通信协议
1、与读卡器端有韦根26协议和485协议。与上位机有485和TCP/IP协议。
2、就是 RS485 串口通信啊 特点 RS-485的电气特性:逻辑“1”以两线间的电压差为+(2~6)V表示;逻辑“0”以两线间的电压差为-(2~6)V表示。
3、读卡器一般通过负载调制的方式进行工作。也就是通过读卡器上的负载电阻的接通和断开促使读写器天线上的电压发生变化,实现用远距离读卡器对天线电压进行振幅调制。
4、门禁卡刷卡器是一种设备,用于读取门禁卡上的信息并与门禁系统进行通信,以确定是否允许持卡人进入特定区域。主要起到读取卡片信息和验证身份的作用,将读取的信息传递给门禁系统进行判断和处理。
5、使用专门的门禁卡模拟器:有一些门禁卡模拟器应用可以模拟门禁卡的信号,将门禁卡信息存储在手机中,然后通过近场通讯技术(NFC)向门禁刷卡器发送模拟信号,以实现开门。
到此,以上就是小编对于韦根信号是怎么输出的的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
