什么是椭圆低通滤波器
椭圆低通滤波器是在通带和阻带等波纹的一种滤波器。椭圆滤波器相比其他类型的滤波器,在阶数相同的条件下有着最小的通带和阻带波动。
椭圆低通滤波器是一种零、极点型滤波器,它在有限频率范围内存在传输零点和极点。椭圆低通滤波器的通带和阻带都具有等波纹特性,因此通带,阻带逼近特性良好。
![传输零极点(传递函数的零极点表达式是什么)-图1 传输零极点(传递函数的零极点表达式是什么)-图1](https://www.gongye.com.cn/zb_users/upload/2024/02/20240210050108170751246861205.png)
之所以叫椭圆低通滤波器是因为它是由椭圆函数导出来的。这个意义上讲它和其它滤波器差别不大,如切比雪夫滤波器、贝塞尔滤波器。
全通系统的零极点为什么关于虚轴对称?
全通系统是指不改变信号幅度谱,只改变相位谱的信号处理系统,全通系统的零极点互为共轭,全通系统的零极点的幅度互为倒数,全通系统的零极点互为共轭,即关于虚轴对称。
如果系统的全部零点和极点都在左半平面,则这是个最小相位系统。如果系统的极点和零点关於虚轴对称,则这是全通系统。信号分析:信号分析和其他领域使用复数可以方便的表示周期信号。

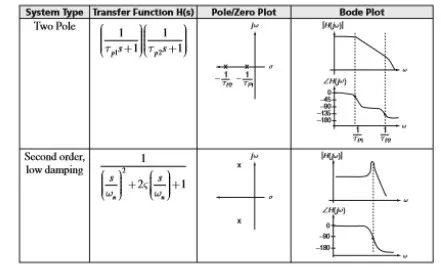

![传输零极点(传递函数的零极点表达式是什么)-图2 传输零极点(传递函数的零极点表达式是什么)-图2](https://www.gongye.com.cn/zb_users/upload/2024/02/20240210050108170751246841934.jpeg)
极点就是特征方程的根。实部对应e的次幂,虚部对应正弦。稳定系统根在左半平面,离虚轴越近,指数衰减越慢,但有可能近似于等幅振荡,难以稳定。离虚轴越远,衰减越快,过远的话很快就衰减没了,可以忽略。
因为当时的观念认为这是真实不存在的数字。后来发现虚数可对应平面上的纵轴,与对应平面上横轴的实数同样真实。
零点和极点成对出现:在全通系统中,零点和极点成对出现,这是由于传递函数是分子多项式与分母多项式的比值所决定的。

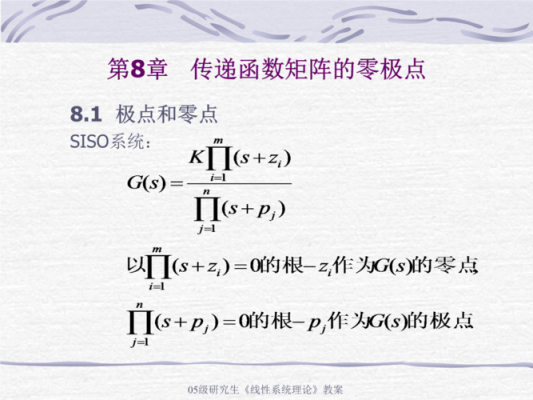

![传输零极点(传递函数的零极点表达式是什么)-图3 传输零极点(传递函数的零极点表达式是什么)-图3](https://www.gongye.com.cn/zb_users/upload/2024/02/20240210050109170751246975971.png)
零点和极点成对出现。根据查询中国数学网官网信息显示:Z域全通系统的零极点分布特征是零点和极点通常成对出现。因为全通系统的传递函数是分子多项式与分母多项式的比值,若分母多项式有一个零点,那么传递函数也将只有一个零点。
传输算子和系统函数的连续与区别
1、传输函数H(e^jw),更多称为频率响应、频率特性,反映系统的频域特性。
2、系统传递函数是系统函数经拉氏或傅氏变换后得来的,系统函数是系统传递函数的拉氏或傅氏逆变换。
3、表现形式不同:函数连续是此函数的图像是连续的曲线,没有间断点。导函数连续是此函数的图像是光滑的,没有尖点。函数在该处的极限等于函数在该处的取值。关系不同:可导,导数不一定连续。导数连续,函数一定可导。
4、传递函数:在线性连续系统中,把初始值为零时,系统输出信号的拉氏变换与输入信号的拉氏变换之比,定义为传递函数。
...画出系统结构图,零极点分布图和收敛域,求出h(n)
1、一个LTI 系统,其传输函数H(S) 有如图所示的零极点。(1)指出该零极点分布图有几种可能的收敛域。(2)对每一种可能的收敛域,确定相随应的系统是否稳定,是否因果。--- (1)其可能收敛域有4种。
2、确定系统的传递函数。通过传递函数计算系统的零点和极点。根据零点和极点绘制零极点图。根据零极点图确定系统的收敛域,完成绘制即可。
3、先画一个复坐标系,然后求出传递函数G (x)的零点和极点,标在坐标系中即可,零点为分子为零的点,极点为分母为零的点!在频域中描述信号特性的一种分析方法,不仅可用于确定性信号,也可用于随机性信号。
4、零极点分布图:由于两个极点都位于左半s-平面,所以系统是稳定的。
