本篇目录：
- 1、485信号怎么转换成实际值
- 2、如何进行RS485通信
- 3、RS485的AB表示什么意思?哪个是发送哪个是接收?
- 4、RS485通讯的工作原理?
- 5、485传输的问题
- 6、RS485通道上传输波特率为1200bps,8位数据位,无校验,传输100个字节将用...
485信号怎么转换成实际值
1、在台达PLC中，可以使用函数码F07（REAL to DINT）将浮点数转换为整数。
2、通过内置的转换函数或编程实现将两个INT计算成一个REAL。
3、确认控制地址和其他参数的默认值。根据实际情况，修改台达ms300变频器的控制地址和其他通讯参数，以与要控制的设备相匹配。在通讯调试软件中发送测试指令，确认台达ms300变频器的485通讯正常工作。
4、分割数字的符号、阶码和有效数字。将偏移阶码减去偏移，得到真正的阶码。把数字写成规格化的二进制数形式。转换为10进制。
5、由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路： （1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离栅的产品。
如何进行RS485通信

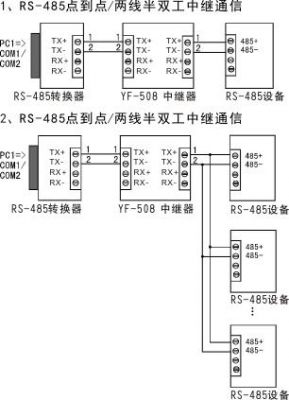

很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。
先设置主通信端口，再在其他端口设置不同的通信地址，并设置通信顺序。建立485总线通信网络。RS485有两线制和四线制。四线制只能实现点对点通信，目前很少使用。目前，多采用二线制，这是一种总线拓扑结构。
首先设置主通信端口，然后在其他端口上设置不同的通信地址，并设置通信顺序，建立485总线通信网络。
在同一总线上最多可以挂接32个节点。在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。
RS485的AB表示什么意思?哪个是发送哪个是接收?
1、RS485是半双工通信，不能同时收/发，收/发时需要切换。A B是两条通信线的接线端，通常标有A+，B-，是指电平的高低，并不是正负电压的意思。多个RS485设备的A B要对应接上，即A对A，B对B的接。
2、A、B是两条通信线的接线端，通常标有A，B，是指电平的高低。由于RS485电路是差分形式的，A，B都是带电压的，常时间接地或接高电平都会造成RS485电路损坏。
3、RS-485 用A，B，2根线来传输差分信号，A接口DATA+，B接口DATA-。RS-485又名TIA-485-A， ANSI/TIA/EIA-485或TIA/EIA-485。
4、但容易忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7到+12V，只有满足上述条件，整个网络才能正常工作。
5、A为正端，B为负端，通常情况下，发送驱动器A、B之间的正电平在+2~+6V，是一个逻辑状态，负电平在-2V~6V，是另一个逻辑状态。在总线末端接一个匹配电阻，吸收总线上的反射信号，使得正常传输信号无毛刺。
6、RS485通讯接口连接是A接A、B接B。需要注意的是，485总线的AB端并不是收发数据线，它发送的是平衡差分信号，所谓差分信号就是用两根线之间的电压表示一个信号，这两根信号线分为正端（即A端）和负端（即B端）。
RS485通讯的工作原理?

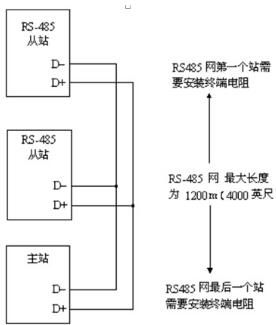

在总线末端接一个匹配电阻，吸收总线上的反射信号，使得正常传输信号无毛刺。匹配电阻的取值应该与总线的特性阻抗相当。在总线上没有信号传输时，总线处于悬浮状态，容易受干扰信号的影响。
原理：RS485工作电压其实就电平颠倒原理，两根线AB，通过在通讯 的时候按照主从约定好的速率，反转电平，来完成数据0和1的识别。RS485只是一种硬件接口，他只是把来自单片机UART的信号，翻转电平进行传输，并驱动线缆。
上面的答案已经说的很清楚了，RS485工作电压其实就电平颠倒原理，两根线AB，通过在通讯 的时候按照主从约定好的速率，反转电平，来完成数据0和1的识别。这很简单，我就答点不一样的吧，关于这种原理的更深入分析。
首先设置主通信端口，然后在其他端口上设置不同的通信地址，并设置通信顺序，建立485总线通信网络。
485传输的问题
1、传输距离超过300米应加终端电阻（一般为120Ω）。
2、由于485总线是通过手牵手的连接方式来连接的，如果要增加用户，那样的布线就非常麻烦，而且容易导致总线的通信不稳定。
3、通信延迟：485总线是一种串行通信协议，通过一对差分信号进行数据传输。在多个设备连接的情况下，总线上的设备数量过多或通信距离过长，信号传输会存在较大的延迟。这样会导致读取数据的速度变慢。
RS485通道上传输波特率为1200bps,8位数据位,无校验,传输100个字节将用...
1、加上起始、结束 每个字节 需要10位，需要1/120 秒。如不考虑字节间的间隔 传输100个字节需要100/120，也就是5/6秒。
2、如不考虑字节间的间隔传输100个字节需要100/120，也就是5/6秒。RS-232采取不平衡传输方式，即所谓单端通讯.而RS485则采用平衡传输，即差分传输方式。NHR-A34频率输入检测端隔离栅的RS485通讯是ModbusRTU协议。
3、比特率的定义是这样的，是指每秒传送的比特(bit)数。单位为 bps(Bit Per Second)。比如在实际的通信过程中常将比特率设置为9600 bps，即每秒传输9600个bit也即是每秒传输9600/8=1200个字节（一个字节等于8bit）。
4、位起始位、8位数据位、1位停止位、偶校验。波特率有5种设置可选：1200bps、2400bps、4800bps、9600bps、19200bps，从机变频器选用默认值。
5、简单的说RS232是全双工的，RS485是半双工的，RS422是全双工的。
到此，以上就是小编对于485传输方式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
