本篇目录：
- 1、产生驻波原因是什么
- 2、传输线驻波状态时的驻波比和反射系数是多少?
- 3、工程应用中令传输线工作在行波状态的方法有哪两种?
- 4、传输线中哪些情况下会发生纯驻波?并说明每种情况下,传输线上输入阻抗的...
- 5、传输线行波状态时的驻波比和反射系数是多少?
产生驻波原因是什么
1、由于驻波被弦边界所约束（弦的边界是被定死的，在边界上弦始终不能产生位移、振动），因此驻波的频率、波长只能取一系列特定的、离散的值。
2、波长和介质长度之间的关系是形成驻波的决定因素之一。当波长与介质长度之间存在特定的整数倍关系时，才能形成驻波。这是因为反射波与入射波之间的干涉只有在满足相位差为整数倍的情况下才能产生明显的叠加效应。
3、传输线终端开断、短连或阻抗不匹配，导致反射波的出现。两种波的频率和传输速度相同，但方向相反。当这两个条件满足时，就会形成驻波。驻波的形成特点 各点都做同周期的振动，但各点的振幅不同。

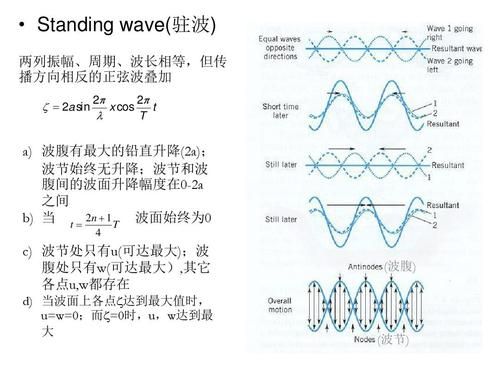

4、驻波形成的条件是两列传播方向相反、振动方向相同、振幅相同、频率相同。在波形上，波节和波腹的位置始终是不变的，给人“驻立不动”的印象，但它的瞬时值是随时间而改变的。如果这两种波的幅值相等，则波节的幅值为零。
5、驻波由于节点静止不动，所以波形没有传播，能量以动能和位能的形式交换储存，亦传播不出去。
6、驻波产生的条件：存在两个或两个以上的波源：驻波是由两个或两个以上的波源（通常是连续波或脉冲波）在同一直线上产生干涉形成的。这些波源可以是连续波源，如激光器，也可以是脉冲波源，如电子枪。
传输线驻波状态时的驻波比和反射系数是多少?
1、传输线行波状态时的驻波比和反射系数是1，0 行波状态是指传输线上无反射波的状态，此时终端反射系数为 ΓL=0.，传输线上各点的反射系数为ΓZ=0。
2、驻波比全称为电压驻波比，又名VSWR和SWR，为英文Voltage Standing Wave Ratio的简写。驻波比指驻波波腹电压与波谷电压幅度之比，又称为驻波系数、驻波比。驻波比就是一个数值，用来表示天线和电波发射台是否匹配。
3、式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。驻波比与反射功率的关系如下。
4、请参阅 GB/T 9410-2008《移动通信天线通用技术规范》中的相关规定。详见附件。
5、VSWR=(1+K)/(1-K)得到反射系数是反射电压与入射电压之比，平方后是反射功率之比，举例，vswr=3，得到K=1/2，反射功率=（1/2）^2=1/4即25%。VSWR是衡量传输线上驻波情况的一个定义。
工程应用中令传输线工作在行波状态的方法有哪两种?
按照传输线理论负载与输匹配信号传输非理想行波状态（驻波或反射）现波形失真或衰减阻抗匹配则传输功率于电源讲内阻等于负载输功率阻抗匹配功率传输定理高频反射波于普通宽频放器输阻抗50 Q功率。
)ZL=ZO时，传输线工作于行波状态(全匹配状态)。只有入射波，电压电流振幅不变，相位沿传播方向滞后；沿线的阻抗均等于特性阻抗；电磁能量全部被负载吸收。2)ZL=0、∞、±jX时，工作于驻波状态（ZL=0，Γ=-1）。
行波法测距利用行波在测量点到故障点之间往返一次的时间，经过简单运算即可得到距离。行波信号的获取和识别第一类是利用电压行波信号的方法，第二类是采用电流行波信号的测距方法。
阻抗法 阻抗法建立在工频电气量的基础上，通过建立电压平衡方程，利用数值分析方法求解得到故障点和测量点之间的电抗，由此可以推出故障的大致位置。根据所使用电气量的不同，阻抗法分为单端法和双端法两种。
之所以选择微波级高频电路之PCB设计原则，是因为该方面原则具有广泛的指导意义且属当前的高科技热门应用技术。从微波电路PCB设计理念过渡到高速无线网络(包括各类接入网)工程，也是一脉相通的，因为它们基于同一基本原理枣双传输线理论。
传输线中哪些情况下会发生纯驻波?并说明每种情况下,传输线上输入阻抗的...
驻波形成的条件：一弦线的一端与音叉一臂相连，另一端经支点O并跨过滑轮后与一重物相连。
产生驻波的条件。①传输线终端开断、短连或阻抗不匹配，出现了反射。②两种波的频率、传输速度完全相同，但方向相反。驻波特点。①电压和电流不但在时间上相差90°。在空间上也相差90°。
传输线终端开断、短连或阻抗不匹配，导致反射波的出现。两种波的频率和传输速度相同，但方向相反。当这两个条件满足时，就会形成驻波。驻波的形成特点 各点都做同周期的振动，但各点的振幅不同。
④输入阻抗为纯虚数，阻值随传输线长度而变化。例如 一个5公尺长的距离就是34Hz的半波长（声音的速度每秒340公尺除以频率34Hz就是全波长10公尺），这样的长度就会在34Hz的2，3，4，5，6，？倍处产生驻波。
④输入阻抗为纯虚数，阻值随传输线长度而变化。其实，驻波就是空间的共振现象，只要二对立平行墙面的距离等于半波长的整倍数，就会产生共振，也就是驻波。
传输线行波状态时的驻波比和反射系数是多少?
VSWR=(1+K)/(1-K)得到反射系数是反射电压与入射电压之比，平方后是反射功率之比，举例，vswr=3，得到K=1/2，反射功率=（1/2）^2=1/4即25%。VSWR是衡量传输线上驻波情况的一个定义。
行波系数Tr是驻波比倒数，实际电路中，行波系数不小于0.5至0.6。驻波比为1时，表示完全匹配；驻波比为无穷大时，表示全反射，完全失配。在移动通信系统中，一般要求驻波比小于5，但实际应用中VSWR应小于2。
反射系数K=(R-r)/(R+r)(K为负值时表明相位相反)式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。
请参阅 GB/T 9410-2008《移动通信天线通用技术规范》中的相关规定。详见附件。
理想的比例为 1：1 ，即输入阻抗等于传输线的特性阻抗，但几乎不可能达到。

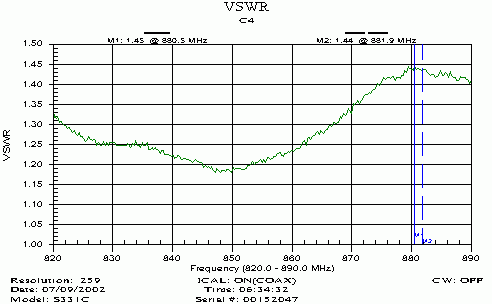

驻波比计算公式：VSWR=|V(max)|/|V(min)|。其中，V(max)是传输线上信号电压最大值，V(min)是传输线上信号电压最小值。也可以利用阻抗计算：VSWR=(1+Γ)/(1-Γ)。
到此，以上就是小编对于传输线驻波比的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
