矩形波导中temn模的传播条件是
在TEM波传播的方向上，电场和磁场的方向必须垂直于传播方向，即电场和磁场的传播方向必须是横向的。传播介质中不存在自由电荷。传播介质中不存在磁性材料，或磁性材料的磁化强度可以忽略不计。
矩形波导不能传播TEM波，只能传播TE波或TM波。一般来说(ab)矩形波导的主模为TE10模。矩形波导的截止波长为2a。 单模传输条件是波长大于2b且波长小于2a大于a。矩形波导功率容量较大，衰减较小。
个人看法：TEM波即横电磁波，特点是，电磁和磁场只存在横向分量，在传播方向没有分量。 边界条件：电场垂直于金属边界，磁场平行于金属边界。所以在矩形波导内，磁场不会有横向分量，这样不满足TEM 波的特点，所以不能传。
TEM/TE/TM 都是平面波解得形式。数学上，由于波导边界条件的限制，如果没有Ez或者Hz分量，波导内就没有解。物理上可以如LS所说，TEM波必须存在两个导体构成电流回路，如平行双线，同轴线，就可以传输TEM模。
TEM模可否存在于光纤中?
1、TEM波在传播方向（Z方向）上既没有电场分量，又没有磁场分量。即Ez＝0、Hz＝0。
2、例如同轴线传输TEM模，带状线传输TEM模，矩形波导传输TE10模。单模光纤相比于多模光纤可支持更长传输距离，在100Mbps的以太网以至1G千兆网，单模光纤都可支持超过5000m的传输距离。

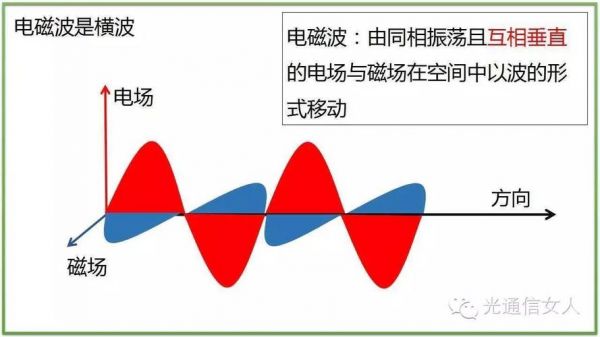

3、TE TM TEM波是电磁波的三种模式。TE波指电矢量与传播方向垂直，或者说传播方向上没有电矢量。TM波是指磁矢量与传播方向垂直。TEM波指电矢量于磁矢量都与传播方向垂直。
为什么矩形波导不能传输TEM波
不能。因为波导只有一个导体，所以不能传播TEM波。
纠正LS的说法，波导就是一种传输线，所谓传输线就是能够将波沿着该结构进行传输，并没有什么条件。TEM/TE/TM 都是平面波解得形式。数学上，由于波导边界条件的限制，如果没有Ez或者Hz分量，波导内就没有解。
因为无内导体，所以导体损耗低，而且波型稳定、功率容量大。在目前大中功率的微波系统中常采用矩形波导作为传输线和构成微波元器件。矩形波导是单导体系统，所以不能传输TEM波，只能传输TE或TM波。
-1波导为什么不能传输TEM波？一个波导系统若能传输TEM波型，则在该系统中必须能够存在静电荷静电核或恒定电流，而在单导体所构成的空心金属波导馆内，不可能存在静电荷或恒定电流，因此也不可能传输TEM波型。
什么是TEM模?
电磁波分为横电波(transversal electric wave， 缩写为TE)，横磁波(transversal magnetic wave，缩写为TM)，和横电磁波(transversal electric magnetic wave，缩写为TEM)。

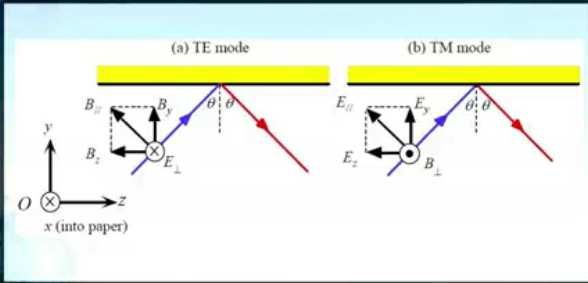

TE叫做横电模，指的是电场方向与传播方向垂直的。在传播方向上有磁场分量但无电场分量，称为横电波，也叫s波。是快波。在波导(封闭腔结构)中，电磁场分量有Ey， Hx， Hz，传播方向为z方向。其传播模式为TE模式。

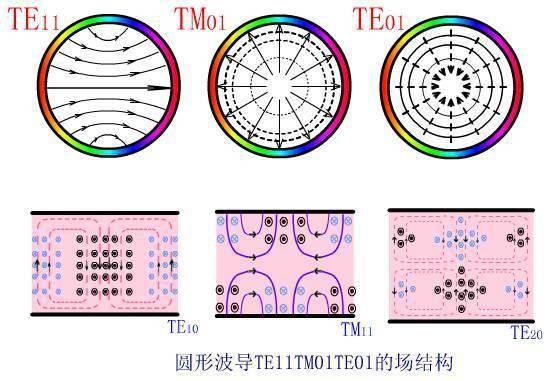

TE模：电场没有纵向分量 TM模：磁场没有纵向分量 矩形波导中可以存在无限多个 TMmn 模，波型指数m，n分别表示电磁场沿波导宽边a和窄边b 的驻波最大值的个数，m，n=1，2，最简单的是TM11模。
plc（可编程逻辑控制器）的TERM是指一种运行状态。TERM模式保持PLC原有的运行状态，以前是不在TERM模式不能通过连接的PC机更改PLC的运行状态，也就是说现在的PLC没有这个TERM，只有RUN和STOP。
到此，以上就是小编对于temtem传送器怎么用的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
