光纤传输检测（光纤传输测试指标）-共工科技

本篇目录：

OTDR是Optical Time-domain Reflectometer的缩写，中文名称叫光时域反射仪，是最常用的光纤测量仪器之一，被广泛应用于光纤光缆工程的测量、施工、维护及验收工作中。

光纤通道总衰减：光纤通道总衰减包括光纤线路自身损耗、光纤接头损耗和两端连接器的插入损耗三部分，测试时应使用稳定的光源和光功率计经过连接器测量，可取光纤通道任一方向的总衰减。

现在单盘测试一般只要求填写衰减值，即一公里光缆的平均损耗，仪表的话只需要OTDR（光时域反射仪），工具看一楼，对了，还需要一个盘纤（即一千米左右长度的裸纤）还有一个活动连接器（V型槽）。

便携设计，操作方便，性价比高，具有的电子系统和功能强大的探测器，是光纤光谱仪的领导者。光谱测量范围在190nm-2300nm之间，波长分辨率小于0.1nm。探测器采取插拔式设计，适用于各种应用与工业用户的多样化需求。

1、衰减是光在光沿光纤传输过程中光功率的减少。对光纤网络总衰减的计算：光纤损耗（LOSS）是指光纤输出端的功率Power out与发射到光纤时的功率Power in的比值。

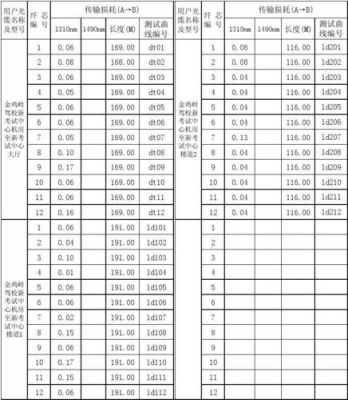

2、主要是：光纤衰减损耗，指的是整条光纤链路能够正常工作的情况下，光信号发射端的能量与接收端的能量差其他还有传输时延、长度等。图片是测试样本。

3、测量仪器：一般可以用光笔等发光元件测试光纤是否断芯或采用专门的光纤检测仪进行测试，会显示各种参数，包括：链路长度、衰减等。

4、光功率的单位是dbm。在光收发器或开关的规范中，有其发光和接收光功率。通常光功率小于0 dbm。接收器可以接收的最小光功率称为灵敏度。可以接收负灵敏度的最大光功率单位是DB（dbm-dbm = db），称为动态范围。

5、基本的测试内容包括：●波长窗口参数综合布线系统光纤波长窗口的各项参数，应符合有关规定。●光纤布线链路的最大衰减限值综合布线系统的光纤布线链路的衰减限值，应符合有关规定。

6、光纤测试的技术指标有哪些？分别代表什么含义？最重要的指标就是色散和衰耗，还有工作波长和模式。

1、用光纤测试仪OTDR，能走多少米，就显示在那里断掉了。就带上接续盒在那里容接；OTDR在实际测试中是有盲区的，最近处几十米的断点测不出来。

2、光纤测试仪表是如何测试出光缆事件点的呢？ OTDR等光线寻线仪可以较好的测出光纤断点、距离，方便光纤熔接机熔接，不懂的可以找我，长沙嘉鼎电子科技有限公司，百度一搜就有。

3、光纤断点查找可以使用红光笔或OTDR测试仪来查找。如果是单根室内光纤，可用红光笔接在光纤一端打光。红光笔发射的是可见光，在光纤断裂处会有红光漏出。这种方式可用肉眼直接发现断点。用OTDR测试仪测试。

4、用OTDR进行光纤断点测量可分为三步：参数设置、数据获取和曲线分析。

5、找到光缆故障的第一步是找到断点。OTDR可以通过测量光纤上的反射和衰减来识别断点。在进行一个OTDR测试时，测试仪器会发射一个短脉冲的激光光束，通过观察返回光信号的能量和时间来分析光缆的传输性能。

到此，以上就是小编对于光纤传输测试指标的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
