为什么传输门能传播模拟信号,可以当模拟开关使用,而三态门不能传输模拟...
你所说的传输门它的输出可以是一个电压范围(比如输入1V输出就是1V),有些芯片用正负电源供电,还能传输可正可负的电压信号(输入-1V输出-1V)。
而传输门(TG),主要指的是ASIC中的设计,就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成,详细的资料可以在网上搜索下。
![ttl传输门(ttl门电路的电压传输特性曲线)-图1 ttl传输门(ttl门电路的电压传输特性曲线)-图1](https://www.gongye.com.cn/zb_users/upload/2024/01/20240117110431170546067133906.jpeg)
所谓传输门(TG)就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端,右边是输出端。上边是控制信号C输入端,下边是控制信号C输入端。
传输门相当于一个双向模拟开关不对的。传输门相当于是一种传输模拟信号的模拟开关,并不是双向模拟开关。传输门就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。
三态与门相当于一个可控的(逻辑)开关,传输门相当于一个可控的(模拟)开关。解释:与门只能输出高/低电平,无法准确传输连续的模拟电压信号,因此只能是B。
![ttl传输门(ttl门电路的电压传输特性曲线)-图2 ttl传输门(ttl门电路的电压传输特性曲线)-图2](https://www.gongye.com.cn/zb_users/upload/2024/01/20240117110432170546067295636.png)
ttl集成电路原理
简单的讲, 就是5~6个三级管,在一起 共基极连接。
ttl集成逻辑门电路的输入和输出结构均采用半导体三极管,所以称晶体管—晶体管逻辑门电路,简称ttl电路。ttl电路的基本环节是反相器。
ttl集成电路原理TTL信号是数字信号.CMOS传输门(TransmissionGate)是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。
![ttl传输门(ttl门电路的电压传输特性曲线)-图3 ttl传输门(ttl门电路的电压传输特性曲线)-图3](https://www.gongye.com.cn/zb_users/upload/2024/01/20240117110432170546067236680.jpeg)
问题描述:我知道其管脚悬空相当于高电平,但是具体原理是什么呢?跟他的内部结构有什么关系呢?解析:74LS138是TTL集成电路,“管脚悬空相当于高电平”是由于TTL集成电路的内部结构决定的。
TTL电路于1962年研制成功,它的“与非”门的结构和元件参数已经历三次大的改进。通常,以电路的速度和功耗的乘积作为优值来衡量逻辑集成电路的性能和水平。因此,改进TTL逻辑电路“与非”门是从速度和功耗两个方面入手的。
原理:输入级和输出级都采用晶体管的逻辑电路,叫做晶体管-晶体管逻辑电路,书刊和实用中都简称为TTL电路,它属于半导体集成电路的一种,其中用得最普遍的是TTL与非门。
[逻辑电路][计算机]传输门的门输入成本如何计算?
1、⊙ ,同或运算,即异或非运算。A = B ,L = 1 ;A ≠ B ,L = 0 。
2、第二个逻辑电路图:F=[((AB非)非)((A非B)非)]非 =AB非+A非B=A⊕B。
3、传输门,当g为1时,将输入端的模拟信号整体传输之输出端,无损耗,g为0时门关闭。TP和TN是结构对称的器件,它们的漏极和源极是可互换的。设它们的开启电压|VT|=2V且输入模拟信号的变化范围为-5V到+5V 。
4、门电路 (1)4069(六反相器,也就是六个非门)反相器是执行逻辑“非”,也就是反相功能的逻辑器件,反相器也可以称为“非门”,如下图所示。
5、在计算机程序中,逻辑运算可以用来验证用户输入的数据是否符合程序的要求,或者用来进行条件判断和逻辑运算。计算机逻辑运算的实现是通过计算机的二进制逻辑电路来实现的。
6、TTL信号是数字信号.CMOS传输门(TransmissionGate)是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。按照集成度的高低,将集成电路分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路。
TTL门电路为什么输出端不允许并联相接
1、不管是TTL 还是CMOS,输出都不能直接连在一起,当一个输出高电平,另一个输出低电平,就会损坏输出电路。一般只允许输出接输入,因为输入的阻抗很高,不会损坏输出电路。
2、除三态门、集电极开路门外,TTL集成电路的 输出端不允许并联使用,如果将几个集电极开路门电路的输出端并联,实现“线与”功能时,应在输出端 与电源之间接人上拉电阻。
3、TTL门电路输出端不允许并联使用 。TTL集成电路电源电压应满足SV +0. SV,电源接通瞬间及电路工作状态高速转换时,电源电流都会出现瞬态尖峰值,称为尖峰电流或浪涌电流,幅度可达4—5MA。
ttl门电路的电气特性中静态特性包括电路的
静态特性、动态特性。由于集成电路体积小、质量轻、工作可樱银靠,因而在大多数领域迅速取代了分立元件电路。随着集成电路制作工艺的发展,集成电路的集成度越来越高。
静态特性:TTL反相器的静态特性包括工作电压范围、功耗、噪声容限等。工作电压范围指的是TTL反相器能够正常工作的电源电压范围,功耗和噪声容限则反映了其在工作状态下的电气性能。

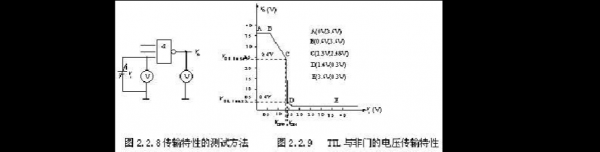

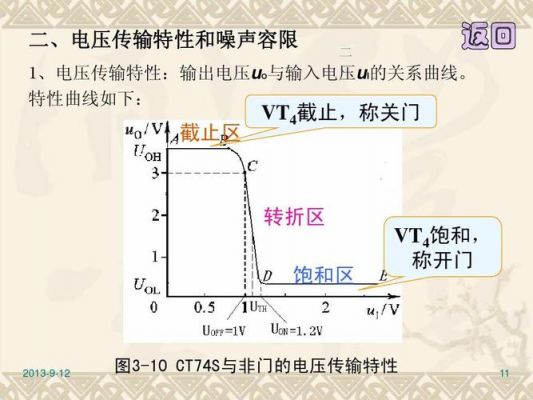

TTL与非门的电压传输特性和主要参数1.电压传输特性曲线与非门的电压传输特性曲线是指与非门的输出电压与输入电压之间的对应关系曲线,即V=f(Vi),它反映了电路的静态特性。(1)AB段(截止区)。(2)BC段(线性区)。
门电路是用什么电子器件组成的?
1、总之,简单来说,构成门电路的元件是二极管和三极管。
2、门电路也即数字逻辑电路。20世纪初首先得到推广应用的电子器件是真空电子管。它是在抽成真空的玻璃或金属外壳内安置特制的阳极、阴极、栅极和加热用的灯丝而构成的。
3、逻辑门可以用电阻、电容、二极管、三极管等分立原件构成,成为分立元件门。也可以将门电路的所有器件及连接导线制作在同一块半导体基片上,构成集成逻辑门电路。简单的逻辑门可由晶体管组成。
