本篇目录：
- 1、为什么传输门能传播模拟信号,可以当模拟开关使用,而三态门不能传输模拟...
- 2、传输门是什么意思?有什么用?
- 3、传输门相当于一个双向模拟开关
- 4、可以传输模拟信号的门电路
- 5、什么是CMOS传输门?
为什么传输门能传播模拟信号,可以当模拟开关使用,而三态门不能传输模拟...
你所说的传输门它的输出可以是一个电压范围（比如输入1V输出就是1V），有些芯片用正负电源供电，还能传输可正可负的电压信号（输入-1V输出-1V）。
而传输门（TG），主要指的是ASIC中的设计，就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，详细的资料可以在网上搜索下。
所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
传输门相当于一个双向模拟开关不对的。传输门相当于是一种传输模拟信号的模拟开关，并不是双向模拟开关。传输门就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。
三态与门相当于一个可控的（逻辑）开关，传输门相当于一个可控的（模拟）开关。解释：与门只能输出高/低电平，无法准确传输连续的模拟电压信号，因此只能是B。
传输门是什么意思?有什么用?
传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。
传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的 漏极 和源极是可以互换的。
传输门相当于一个双向模拟开关
传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
传输门（TG，Transmission Gate）是一种传输模拟信号的模拟开关。
三态与门相当于一个可控的（逻辑）开关，传输门相当于一个可控的（模拟）开关。解释：与门只能输出高/低电平，无法准确传输连续的模拟电压信号，因此只能是B。
用6变量卡诺图简化就可以，第3，4项已包含在1，2项内，所以Y=AC+ABD。
可以传输模拟信号的门电路
1、门电路是数字电路，只能传输数字信号，模拟信号传输用的是模拟电路，两者就不是一回事。
2、逻辑门是一种可以用来实现数字电路的基本元件，其中最简单的逻辑门是“与门”和“或门”。这些逻辑门可以将输入信号与一个唯一的输出信号进行比较，根据比较结果执行相应的操作。
3、cmos是控制信号能通过的电子开关。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻。
4、CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，是一种既可以传送数字信号又可以传输模拟信号的可控开关电路，其具有很低的导通电阻（几百欧）和很高的截止电阻（大于10^9欧）。
5、CMOS传输门（TransmissionGate）是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。按照集成度的高低，将集成电路分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路。
什么是CMOS传输门?
1、CMOS传输门（Transmission Gate）是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻（大于10^9欧）。
2、CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。

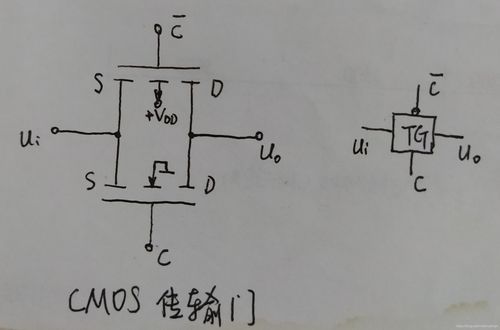

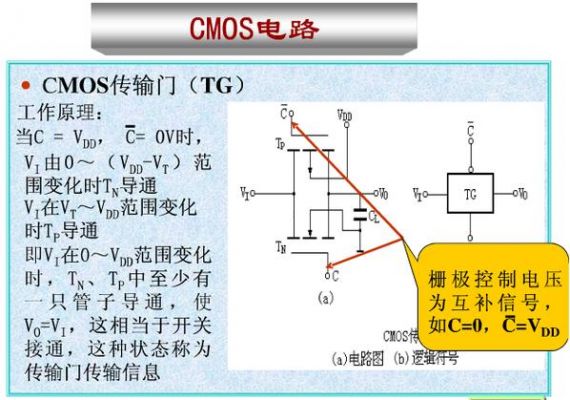

3、传输门（TG）是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，如下图所示。工作原理：TP和TN是结构对称的器件，它们的漏极和源极是可互换的。
到此，以上就是小编对于mos传输门的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
