本篇目录：
- 1、单片机串口通讯有哪几种方式?
- 2、串口通讯rs232传输方式是数据包还是其它方式?用示波器能测试吗...
- 3、单片机串口通信原理
- 4、232串口和485串口的区别
- 5、stm32串口通讯是检测边沿还是电平
- 6、rs232、rs422和rs485通讯接口的区别
单片机串口通讯有哪几种方式?
系列单片机的串行通信有4种工作方式：方式0是同步移位寄存器方式，帧格式8位，波特率固定为fosc/12。方式1是8位异步通信方式，帧格式10位，波特率可变：T溢出率/n(n= ：32或16)。
方式 0 ：这种工作方式比较特殊，与常见的微型计算机的串行口不同，它又叫同步移位寄存器输出方式。在这种方式下，数据从 RXD 端串行输出或输入，同步信号从 TXD 端输出，波特率固定不变，为振荡率的 1/12 。
串行通信是指数据一位一位地按顺序传送的通信方式，其突出优点是只需一根传输线，可大大降低硬件成本，适合远距离通信。其缺点是传输速度较低。
串行口是单片机与外界进行信息交换的工具，8051单片机的通信方式有两种：并行通信和串行通信。串行通信的方式串行通信是数据一位一位次序发送或接收的通信方式。8051单片机的串行通信方式有异步通信和同步通信两种。
串口通讯rs232传输方式是数据包还是其它方式?用示波器能测试吗...
IIC总线上的数据可以通过示波器查看，两个探头，一个连接clk，另一个连接sda，IIC通信时可以观察到传输的数据。
如果输出的是脉冲信号，且脉冲时间很短，使用任何万能表都测量不出来，只能使用示波器观测。示波器的扫描频率等于信号频率的整倍数，就能获得稳定的现实波形。COM口数据的电压与电源电压相同，也就是5V。
观察时记住单片机TXD输出端电平从高到低的一个跳变表示信息传输开始，然后根据波特率计算一下时长，对应在示波器屏幕上根据时基的宽度去观察信号。
在RS-232标准中，字符是以一系列位元来一个接一个的传输。最长用的编码格式是异步起停asynchronous start-stop格式，它使用一个起始位后面紧跟7或8 个数据比特，这个可能是奇偶位，然后是两个停止位。

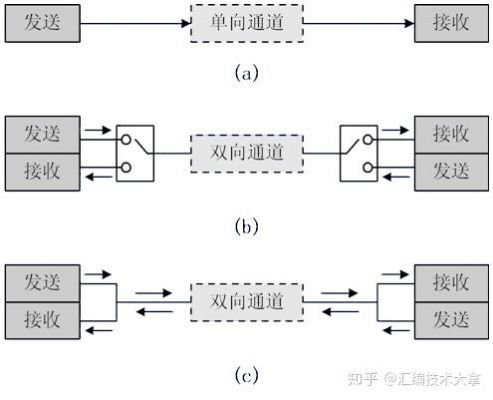

全双工方式：通信双方设备既是发送器，也是接收器，两台设备可以同时在两个方向上传送数据。例如，电话是全双工设备，因为双方可同时说话。
大多数计算机包含两个基于RS232的串口。串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。同时，串口通信协议也可以用于获取远程采集设备的数据。

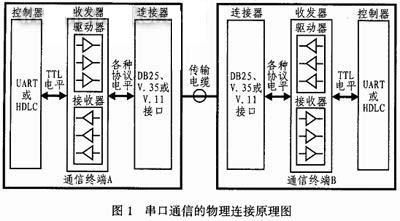

单片机串口通信原理
1、基本原理是两组移位寄存器。将并行通信转换成串行通信模式（发送部分），或反之（接收部分）。可全双工运行。速度通过移位脉冲决定。具体一般通过定时器1的自动装载模式产生的溢出脉冲给出。电平上采用的是CMOS逻辑。
2、采用半双工方式时，通信系统每一端的发送器和接收器，通过收发开关分时转接到通信线上，进行方向的切换。
3、串口通信的基本原理是：两台单片机之间通过串口连接，一台单片机发送数据，另一台单片机接收数据，实现数据传输。并口通信：并口通信是指多台单片机之间通过并口进行数据传输的原理。
4、CPU经过串行端口发送出去时，字节数据转换为串行的位。在接收数据时，串行的位被转换为字节数据。在Windows环境(Windows NT、Win9Windows2000)下，串口是系统资源的一部分。
5、实验：用单片机串行口，实现两个实验台之间的串行通讯。其中一个实验台作为发送方，另一侧为接收方。发送方读入按键值，并发送给接收方，接收方收到数据后在LED上显示 原理：串行通信是指数据按位顺序传送的通信。
232串口和485串口的区别
1、传输方式不同：232串口采取不平衡传输方式，即所谓单端通讯，而485串口则采用平衡传输，即差分传输方式。传输距离不同：232串口适合本地设备之间的通信，传输距离一般不超过20米，而485串口的传输距离为几十米到上千米。
2、传输方式不同 RS-232采取不平衡传输方式，即所谓单端通讯．而RS485则采用平衡传输，即差分传输方式。通信不同 RS-232只允许一对一通信，而RS-485接口在总线上是允许连接多达128个收发器。
3、接口和485接口的区别是：传输速率不同、连接方式不同。传输速率不同：232接口的传输速率一般在20kbps到112kbps之间，适用于低速通信。而485接口的传输速率可以达到最高10Mbps，适用于高速通信。
4、也是现场总线，与485不同的就是，需要4条线，你可以理解为485是半双工，也就是整个总线中，只有一个人说话时候就不能听，听的时候就不能说话。这种叫做半双工。
stm32串口通讯是检测边沿还是电平
1、发送比较简单，高低电平延时切换，没什么难度。接收数据相对复杂，首先要检测uart帧数据起始位的下降沿信号，然后设置定时器中断接收8位数据组成一个字节。
2、由于采用STM32官方固件库，因此编写串口通信程序非常简单。
3、你截的图这部分主要是判断起始桢，也就是串口协议中的起始位。因为要判断所以就要采样，而采样的频率往往比较高，这样才能保证采样的可靠性。
4、不可以，千万别。stm32的串口是TTL电平的，3V的电压。
5、TTL一般是从单片机或者芯片中发出的电平，高电平为5V（51单片机）或者3V（stm32）由上图可以看出RS232电平与TTL电平逻辑刚好相反。TTL1为高电平，0为低电平.RS232相反。
rs232、rs422和rs485通讯接口的区别
指代不同 RS-422：是一系列的规定采用4线，全双工，差分传输，多点通信的数据传输协议。RS-485：是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准。RS-232：是常用的串行通信接口标准之一。
RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。 RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。
RS-422与RS-485接口差异 RS-422的电气性能与RS-485完全一样。主要的区别在于：RS-422有4根信号线：两根发送（Y、Z）、两根接收（A、B）。由于RS-422的收与发 是分开的所以可以同时收和发（全双工）。
指代不同 VGA：电脑采用VGA标准输出数据的专用接口。RS485\422\232：是常用的串行通信接口标准。
到此，以上就是小编对于串口传输原理的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
