multisim仿真uo是什么

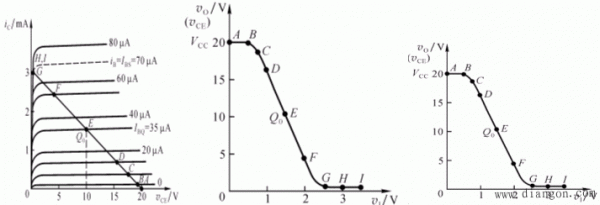

所谓电压传输特性，是指一个电路输出电压uo与输入电压u1之间的函数关系，uo=f(u)，通常用曲线描述。电压传输特性是稳态特性，可用逐点测试的方法获得。
multisim仿真uo是以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
(a)题所加UCC电压极性有错，三极管工作于截止状态，输出失真；（b）图工作于非线性状态，输出只有高低状态，不能按比例输出输入信号，不能线性不失真放大。
输入电压和输出电压。UI和UO是电子电路中常见的概念，输入电压是指电路中需要输入的电压，用于驱动电路中的元件或提供能量；输出电压是指电路中输出的电压，输出电压是由电路中的元件和电路结构决定的。
如何使用multisim绘制MOS管的转移特性曲线?
1、做如下一个电路，用DC扫描分析，（simulate | analysis | DC sweep）描V3，输出V1电流，适当设置开始电压、终止电压和步长。
2、根据MOS管的输出特性曲线，取Uds其中的一点，然后用作图的方法，可取得到相应的转移特性曲线。从转移特性曲线上可以看出当Uds为某值时，Id与Ugs之间的关系。 MOS的导通电阻跟结温是呈现正温度系数变化的，也就是结温越高，导通电阻越大。

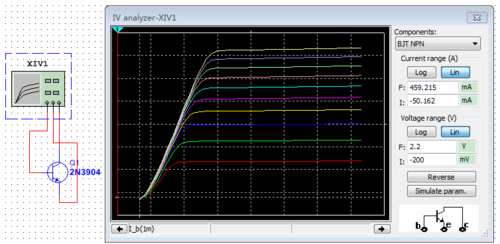

3、双击BJT图标出现对话框。点击Editmodel，出现含有β参数显示BF的对话框。修改β参数。再次点击已修改参数之前或之后的部分，使整行呈深颜色显示，同时对话框下边的changepartmodel由灰暗变为清晰有效。
multisim可以导入s参数模型吗
1、首先，我们打开NI Multisim 并新建一个文档。然后按照如图所示添加一个函数发生器和示波器，然后连好线，并运行，验证是否正常。首先打开示波器的设置（双击示波器）。
2、很简单 你在Multisim用鼠标拉个大框，把所有的元件框起来，然后右键、复制 或者ctrl+C 都行 ， 再在word里 粘贴就行。
3、可以使用“Probe”工具查看电路中各个元件的参数，也可以使用“Grapher”工具绘制电路参数的曲线图。在Multisim中，还可以使用虚拟示波器、虚拟多用表等工具对电路进行分析。保存电路 仿真完成后，可以保存电路图和仿真结果。
4、出现下面窗口，点击“start”，开始导入元件库。接下来根据提示直接下一步或点击ok就可以了，完成后关闭窗口即可。查看元件的导入情况，点击进入“user Database”进行查看 。此时可以看到刚才导入的元件库了。
5、点击元件库中的“元件模型编辑器”或“Create Custom Component”（不同版本的Multisim软件可能略有不同），进入元件模型编辑器。
到此，以上就是小编对于multisim怎么做传输特性曲线的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
