电报方程表示传输线上传输信号的什么特点
1、传输线方程也称电报方程。在沟通大西洋电缆(海底电缆)时，开尔芬首先发现了长线效应：电报信号的反射、传输都与低频有很大的不同。
2、又称电报方程，是说明传输线上电压U和电流I之间关系的微分方程组。
3、非线性。电报方程又名传输线方程，是描述传输线上任意点电压、属于非线性性能，电流与传输线一次参数之间关系的微分方程组。
4、传输线的方程：将均匀长线分成许多长度元dχ，其中之一见图1a。对该长度元忽略参数的分布性，可得出其集总参数电路模型（图1b）。
5、现代通信方式的特点是数字化、网络化、智能化、移动化和安全性。这些特点使得人们可以更加方便快捷地进行信息交流和共享，提高了通信效率和质量。
微波传输线主要有哪几种类型,其主要特点是什么
带状线：带状线具有体积小、重量轻、频带宽、Q值高、工艺简单、成本低廉等优点，适于制作高性能（宽频带、高Q值、高隔离度）无源元件；但它不便外接固体微波器件。
微波波长比粒子的直径大得多，则又属于瑞利散射的类型，散射强度与波长的四次方成反比，波长越长散射强度越小，所以微波才可能有最小散射、最大透射。
超短波段的传输线一般有两种：平行线传输线和同轴电缆传输线（微波传输线有波导和微带等） 。平行线传输线通常由两根平行的导线组成。它是对称式或平衡式的传输线。这种馈线损耗大，不能用于UHF频段。
(1)传输线：传输RF/MW信号的装置。 (2)无源器件：完成微波信号和功率的分配、控制和滤波等功能的装置，没有进行微波能量与其他能量(如直流)的转换，如滤波器，双工器，耦合器等。
空间无关。微波传输线：频率升高，导线中电流出现趋肤效应，开始向外辐射。存在分布电导、分布电容和分布电感，引线的长短会影响电路特性。电路为分布参数电路。沿线电压、电流相位随空间位置变化、传输线存在分布参数效应。
微带线的定义

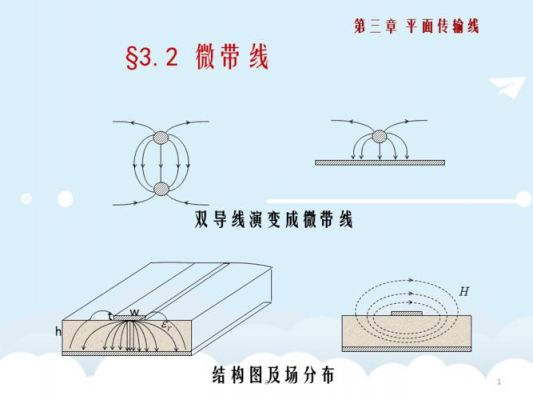

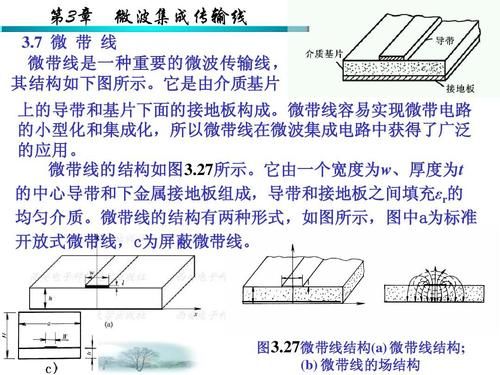

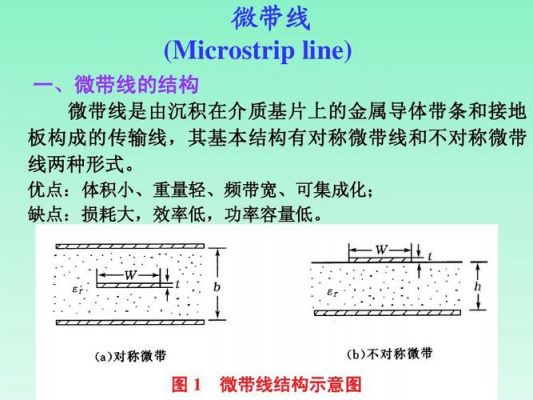

1、微带线是由支在介质基片上的单一导体带构成的微波传输线，基片的另一面制作有接地金属平板，如图所示是其中的两种。它又是微波集成电路的基础。 最常用的介质基片材料是99．5%纯度氧化铝陶瓷和聚烯烃或编织玻璃纤维材料。
2、微带线是一根带状导(信号线)．与地平面之间用一种电介质隔离开。如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。带状线是一条置于两层导电平面之间的电介质中间的铜带线。
3、微带线 定义：微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。与金属波导相比，其体积小、重量轻、使用频带宽、可靠性高和制造成本低等；但损耗稍大，功率容量小。
4、微带线：解释：微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。与金属波导相比，其体积小、重量轻、使用频带宽、可靠性高和制造成本低等；但损耗稍大，功率容量小。
5、定义不同。悬置微带线和微带线的区别是定义不同。悬浮带状线：一条悬置于接地面之间的带状线，气隙位于带状线的上方和下方。微带线：在电介质衬底顶部的带状导线，并在基板下方具备接地面。
微带线的介绍
1、微带线连接微带线连接是近年来新出现的一种连接方式，它是在一个介质板上制作一条宽度很窄但长度较长的导线，用来实现电路的传输。
2、常用的一类微带天线是在一个薄介质基(如聚四氟乙烯玻璃纤维压层)上，一面附上金属薄层作为接地板，另一面用光刻腐蚀等方法作出一定形状的金属贴片，利用微带线和轴线探针对贴片馈电，这就构成了微带天线。
3、微带天线分2 种：①贴片形状是一细长带条，则为微带振子天线。②贴片是一个面积单元时，则为微带天线。如果把接地板刻出缝隙，而在介质基片的另一面印制出微带线时，缝隙馈电，则构成微带缝隙天线。
4、微带线是一根带状导(信号线).与地平面之间用一种电介质隔离开。如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。(3)印制板中的带状线带状线是一条置于两层导电平面之间的电介质中间的铜带线。
5、由平行双导体构成的引导电磁波结构称为传输线（Transmission Line）。人们熟知的传输线有平行双导线、同轴线、平行平板波导及其变形——微带线。
6、主要结构型式有平行双导线、平行多导线、同轴线、带状线，以及工作于准TEM模的微带线等，它们都可借助简单的双导线模型进行电路分析。各种传输TE模、TM模，或其混合模的波导都可认为是广义的传输线。
微波工程中为什么用51欧贴片电阻实现微带匹配负载
一些驱动器的阻抗比较低，可以串联一个合适的电阻来跟传输线匹配，例如高 速信号线，有时会串联一个几十欧的电阻。
偏置。电阻就是指电流在电路中所遇到的阻力，或者说是指物体对电流的阻碍才能，51欧电阻在电路板中的偏置应用，电阻越大，电流所遭到的阻力就越大，因而电流就越小。
阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
它的优点是功耗小，不会给驱动器带来额外的直流负载，也不会在信号和地之间引入额外的阻抗；而且只需要一个电阻元件。
