本篇目录：
- 1、dvi只有13条线
- 2、LVDS信号的电路类型
- 3、lvds中包含一些什么线
dvi只有13条线
1、这个线是 模拟DVI-A(DVI-Analog)连线。还有数字双通道连线，是全通的。到谷歌里搜索“DVI接口”会有详细的解释和图。
2、电脑显示器用的DVI线24＋5和24＋1的区别：兼容性不同、通用性不同、转接头不同 兼容性不同 DVI－i是24＋5的模拟信号与数字信号都兼容的，DVD－D是24＋1的完全是数字信号。
3、DVI线分为24+1针和24+5针两种类型。其中，24+1针的DVI线，也称为DVI-D线，只能传输数字信号，不支持模拟信号；而24+5针的DVI线，也称为DVI-I线，除了数字信号，还可以传输模拟信号。
4、显卡接口类型有：VGA接口。DVI接口。z S-Video接口。HDMI接口。DisplayPort接口。PCI接口。AGP接口。PCI Express接口。AGI与AGU接口。
5、DVI接口有两个标准，25针和29针，如下图所示。直观来说，这两种接口没有区别。DVI接口传输的是数字信号，可以传输大分辨率的视频信号。DVI连接计算机显卡和显示器时不用发生转换，所以信号没有损失。
LVDS信号的电路类型

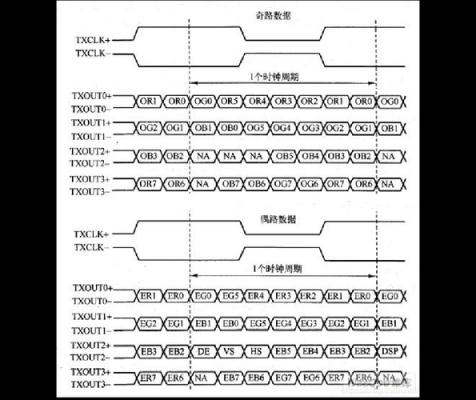

1、（2）双路6位LVDS接口 双路6位LVDS接口用来驱动6位液晶面板，使用奇/偶像素双路方式传输RGB数据，也称36位（奇/偶RGB各6位）LVDS接口。
2、LVDS接口的电路基本包括发送端放大器、接收端放大器和滤波电路等。发送端放大器的作用是将数字信号转换为差分信号，接收端放大器的作用是将差分信号转换为数字信号。滤波电路是为了消除电磁干扰对信号的影响。
3、lvdsclk是LVDS低压差分信号接口的时钟信号，LVDS接口无论传输数据还是传输时钟，都是电流驱动的，当电流正向流动，接收端输出为1，反之为0 。
4、LVDS (低压差分信号)是高速、低电压、低功率、低噪声通用I/O接口标准，其低压摆幅和差分电流输 出模式使EM I (电磁干扰)大大降低。由于信号输出边缘变化很快，其信号通路表现为传输线特性。
5、LVDS是液晶屏的信号模式，是数字类型的，不是模拟的。2ch，8-bit 就是通常所说的双8位屏线接口，所接的屏线就只能用双8位的。LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。

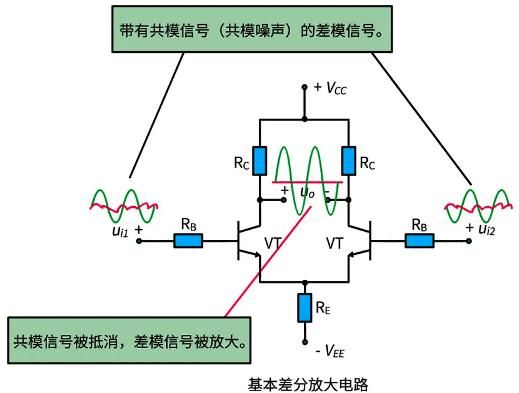

6、在LVDS接收器中，差分放大器对差分信号进行放大，再通过差分滤波器对信号进行滤波，以去除干扰。然后，通过差分至单相转换器将差分信号转换为单相信号，并通过滤波器进一步滤除干扰。
lvds中包含一些什么线

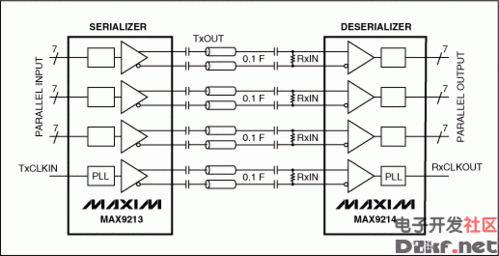

1、LVDS接口是LCD Panel通用的接口标准，以8-bit Panel为例，包括5组传输线，其中4组是数据线，代表Tx0+/Tx0-... Tx3+/Tx3-。还有一组是时钟信号，代表TxC+/TxC-。相应的在Panel一端有5组接收线。
2、LVDS屏线是一种高速传输数据的屏幕连接线，它采用低电压差分信号传输技术，能够在高速传输数据时保持信号的稳定性和可靠性。
3、LVDS线束是显示屏和通讯主板之间桥接的通道， 它起到电源和信号传输作用，主板把画面传输到显示屏上。
到此，以上就是小编对于lvds输出信号的格式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
