迟滞比较器的传输特性为什么具有迟滞特性
该原因是比较器具有增益无穷大和采用了正反馈。比较器增益无穷大：运放应用于比例运算时，处于深度负反馈状态，虚短条件始终成立，不用特别关注开环放大倍数。
过零比较器当输入信号在门限值附近有微小干扰波动时，输出电平就会产生相应的起伏，而迟滞比较器由于在电路中引入了正反馈克服了这一缺点，因此抗干扰能力比过零比较器更强；迟滞比较器加有正反馈可以加快比较的速度。
迟滞比较器可以说是一种加有正反馈的单限比较器。它可以使比较器的输出不会受到输入信号在门限值附近变化而引起误翻转，不过由于迟滞，比较器的输出会滞后一定的时间。
迟滞电压比较器具有滞回特性，可以有效地提高电路的抗干扰能力。滞回比较器在日常应用中非常广泛，所谓滞回，字面意思就是等待一段时间再回来，它是相较于普通单限比较器而言的。
6)迟滞比较器的传输特性为什么具有迟滞特性?
该原因是比较器具有增益无穷大和采用了正反馈。比较器增益无穷大：运放应用于比例运算时，处于深度负反馈状态，虚短条件始终成立，不用特别关注开环放大倍数。
过零比较器当输入信号在门限值附近有微小干扰波动时，输出电平就会产生相应的起伏，而迟滞比较器由于在电路中引入了正反馈克服了这一缺点，因此抗干扰能力比过零比较器更强；迟滞比较器加有正反馈可以加快比较的速度。
迟滞现象（Hysteresis），或称滞后现象，指一系统的状态(主要多为物理系统)，不仅与当下系统的输入有关，更会因其过去输入过程之路径不同，而有不同的结果。
迟滞电压比较器具有滞回特性，可以有效地提高电路的抗干扰能力。滞回比较器在日常应用中非常广泛，所谓滞回，字面意思就是等待一段时间再回来，它是相较于普通单限比较器而言的。
迟滞比较器传输特性曲线怎么画
首先在迟滞电压比较器输入波形中画两条平行于横轴的直线，ui＝U+和ui＝－U。其次uiU+，uo＝－Uom，输入由大变小时，门限电压为U－。最后ui小到U－时，输出跳变成Uom，即可完成描画。
当ui 逐渐减小，且ui=UTH2以前，u0始终等于U-om。当输入电压变化到ui ≤UTH2以后，u0=U+om。因此出现了如图11-4-4(b)所示的滞回特性曲线。定义二阈值之差△U=UTH1-UTH2为回差电压。
V+=0V（串联电阻R1=R2=10千欧）；Vi-3V时，V+0V；Vi-3V时，V+0V。因此，门限电压VT为-3V。整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。
迟滞比较器的设计 迟滞性是比较器的一种特性，他使比较器的输入阈值随输入(出)电平而改变。比较器实现的方法很多。他们都有不同形式的正反馈。最常见的即是由放大器接成正反馈组成。
供参考：当输出为高电平（稳压管钳位在4V)时，运放同相端为2V。
步骤如下：ui*(R2/(R1+R2))+uo(R1/(R1+R2))=3；uo= (正负)6V；得出门限电压是 5V和5V 。图中第一步用的是叠加原理，依据是运放输入端虚断。
在滞回比较器中,如果输入正弦波的频率一直升高,则输出会是什么样...

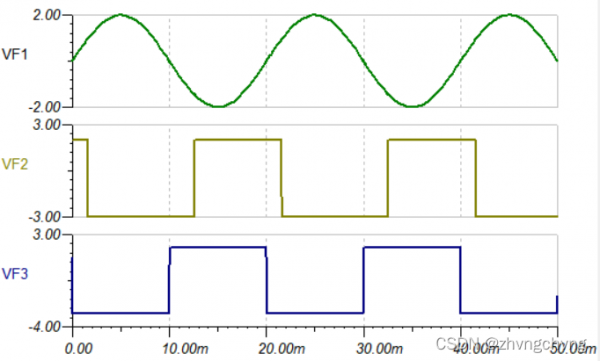

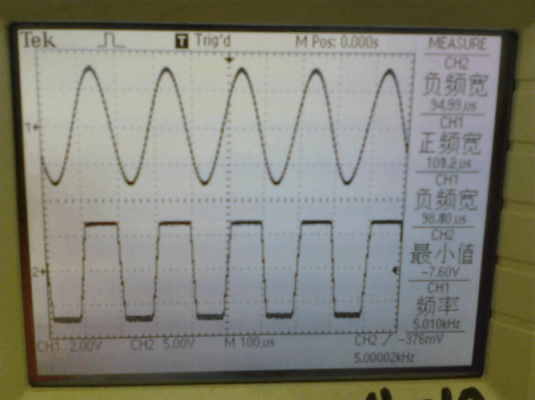

波形楼上说了，说造成原因：输入信号频率太高，集成运放转换速率（压摆率）不够，信号电平转换时间延长，影响电压比较器的响应速度，导致方波变形，从矩形到梯形到三角形再到幅值减小。
以滞回比较器为例，电路如下：比较器的正负端输入电压记为U+，U-，则U-=ui。假设初始状态时，Ui大于U+，输出负电压，Uo=-Um U+=-Um*R1/RF Ui增大时，输出保持不变。
数模转换要损耗。显示屏输出要损耗，采集波形实际也是能量传递的过程，这些损耗都是波形失真的原因。正常的正弦波放大后边沿出现严重的抖动，说明输入的原始波形就有寄生震荡，应该检查信号源。
同相滞回比较器：当输入的比较电压相对于参考点电压的大小，如果大于参考点，则输出高电平，反之则输出低电平。反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。
电压比较器是将两输入端口电压大小作比较，同时输出一般为集电极开路类型，所以输出只有2个时态0v或V(加於输出端上的电压)，就类似数字电路上的1或0。
即为反向输出。如图注意红线即为NPN集电极输出，这样的还一个好处是，几乎可以输出满量程Vcc，只减去Uce的饱和压降（一般0.1-0.3V）好了，运放的滞回比较器电路就讲到这里。
比较器的性能指标
在了解了比较器的工作原理后，我们来看看比较器的5大性能指标，这些性能指标包括：迟滞电压、偏置电流、超电源摆幅、漏源电压和输出延迟时间。
比较器的速度指标着重在电压变化速率（摆率），只要反应速度够快就行，而运放注重带宽，要求在一定的频率范围内信号失真小。其他方面基本没有太大区别。
例如：如果失调电压为10mV，那么参考电压5V，比较器会在49V~51V之间响应；如果失调电压为1mV，那么参考电压5V，比较器会在499V~501V之间响应；一般比较器的失调电压小于10mV的指标是很容易达到的。
比较器的电压反转精度就越高，反之则越低。比较器的电压反转精度受到多种因素的影响，包括比较器的本身的设计和性能、供电电压、温度等因素。在实际应用中，需要综合考虑这些因素，选择合适的比较器，以满足具体的应用需求。
比较器(LM339和LM393)输出是集电极开路(OC)结构，需要上拉电阻才能有对外输出电流的能力，而运放输出级是推挽的结构，有对称的拉电流和灌电流能力。另外比较器为了加快响应速度，中间级很少，也没有内部的频率补偿。
