本篇目录：
- 1、rs485串口传输图像到上位机后,matlab怎么读取
- 2、VGA和RS485\422\232有什么区别?
- 3、RS485接口是什么样子的?
- 4、rs485传输的原理是什么?如何通信,如何接线?
- 5、工业现场如何实现RS485无线传输?
rs485串口传输图像到上位机后,matlab怎么读取
配置好目的串口号，属性。比如波特率、校验位等。编写串口读写调用函数，其中串口中有个中断机制。比如s.BytesAvailableFcnMode = terminator；数据来了就会进入中断，此时你可读取串口数据。不需要通过timer去中。
首先在电脑中打开Matlab，点击”新建脚本“，如下图所示。输入读取并显示图片的代码：f=imread(E：\鱼木混猪.jpg)；imshow(f)；，如下图所示。点击“保存并运行”按钮，如下图所示。
一：imread：从图像文件夹中读取图像。A = imread(FILENAME，FMT) 读取图像到A，如果文件是包含一灰度图像，A是一二维矩阵，如果文件是包含一真彩色图像（RGB），A是一三维矩阵（M-by-N-by-3）。
打开图片：在主界面上输入命令将图像转换为数据；Data = imread（folder icon.bmp）。查看数据：双击工作区中的数据，我们可以看到图像数据的具体信息。
VGA和RS485\422\232有什么区别?
一般而言，RS-232接口适用于单一主机与单一外部设备的通信，RS-485接口适用于多点连接和距离较远的传输，而RJ45接口适用于网络通信和远程管理。
接口标准不同：VGA接口即电脑采用VGA标准输出数据的专用接口，即用于视频图形阵列的接口。串行接口，也称串行通信接口或串行通讯接口（通常指COM接口），用于串行通信接口。
在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。串行通讯协议有很多种，像RS232，RS485，RS422，甚至现今流行的USB等都是串行通讯协议。

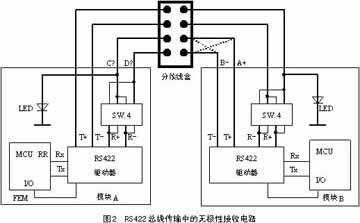

串口RS232和RS485和RS422的区别是什么？指代不同 RS-422：是一系列的规定采用4线，全双工，差分传输，多点通信的数据传输协议。RS-485：是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准。
RS-23RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
但是由于RS-485常常要与PC机的RS-232口通信，所以实际上一般最高112Kbps。又由于太高的速率会使RS-485传输距离减小，所以往往为9600bps左右或以下。
RS485接口是什么样子的?

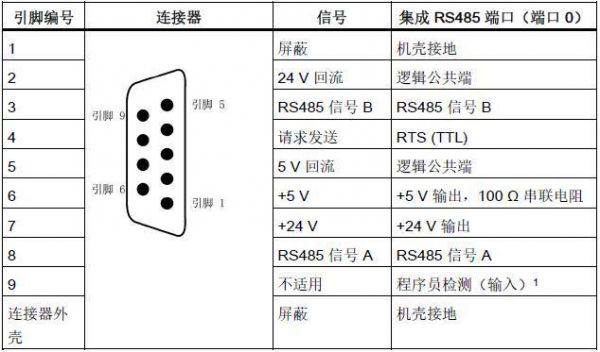

下图方框区域就是RS485接口的样子。RS-485又名TIA-485-A， ANSI/TIA/EIA-485或TIA/EIA-485。RS485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。
RS485接口是一个标准接口，一般接线标示为A+ B-，T/R+ T/R-是RS422接口的端子表示，有些接口是422和485公用的。其中，T/R+代表A+， T/R-代表B-，按照这个接就可以。
RS-485接口也是一种串行接口标准，但相较于RS-232接口，其具有以下优势： 多点连接：RS-485接口支持多个主机与多个外部设备的连接，适用于复杂的监控系统。
rs-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。rs-485接口的最大传输距离标准值为4000英尺，实际上可达 3000米，另外rs-232-c接口在总线上只允许连接1个收发器，即单站能力。
RS485接口 RS485采用差分信号负逻辑，+2V～+6V表示“0”，- 6V～- 2V表示“1”。
接口又叫AB线，需要两条线，一般都是现场布线用，为了现场接线方便，一般用欧式端子。外观长这样 请点击输入图片描述 传输原理简单说就是两根线，通过颠倒反转线上电平的方式，来让线上其他从站识别0和1。
rs485传输的原理是什么?如何通信,如何接线?

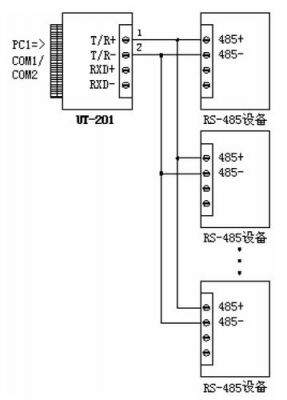

RS485接口组成的半双工网络，一般是两线制（以前有四线制接法，只能实现点对点的通信方式，现很少采用），多采用屏蔽双绞线传输。这种接线方式为总线式拓扑结构在同一总线上最多可以挂接32个结点。
在总线末端接一个匹配电阻，吸收总线上的反射信号，使得正常传输信号无毛刺。匹配电阻的取值应该与总线的特性阻抗相当。在总线上没有信号传输时，总线处于悬浮状态，容易受干扰信号的影响。
首先设置主通信端口，然后在其他端口上设置不同的通信地址，并设置通信顺序，建立485总线通信网络。
，通信接口的远程称重数据采集方法，在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点。
工业现场如何实现RS485无线传输?
连接485总线：将485无线传输通讯模块的RS485端口与485总线连接，确保连接正确。配置参数：根据实际需求，配置485无线传输通讯模块的参数，包括无线信道、波特率等。
可以在总线上进行联网实现多机通信，总线上允许挂多个收发器，从现有的RS485芯片来看，有可以挂3612256等不同个设备的驱动器。
首先设置主通信端口，然后在其他端口上设置不同的通信地址，并设置通信顺序，建立485总线通信网络。
到此，以上就是小编对于rs485怎么传输信号的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
