CAN-BUS系统主要包括以下部件：CAN控制器、CAN收发器、CAN-BUS数据传输线和CAN-BUS终端电阻. 1．CAN控制器，CAN收发器CAN-BUS上的每个控制单元中均设有一个CAN控制器和一个CAN收发器。

CAN总线数据传输方式是通过两根数据线实现双向数据传输的。具体来说，CAN总线使用两条数据线，CAN高线和CAN低线。这两种线负责数据的发送和接收。在数据传输过程中，CAN高线用于发送数据，而CAN低线则用于接收数据。

CAN由每个ECU内部的CAN控制器和收发器、每个ECU外部连接的两条CAN总线和整个系统中的两个终端组成。

CAN是控制器局域网络的简称，是国际上应用最广泛的现场总线之一。结构简单，只有2根线与外部相连，并且内部集成了错误探测和管理模块。基本概念：CAN是ISO国际标准化的串行通信协议。

CAN 总线的位数值表示与通信距离CAN总线协议是建立在国际标准组织的开放系统 OSI 7 层互连参考模型基础之上的。其模型结构只有3 层，即只取OSI 底层的物理层、数据链层和应用层，保证了节点间无差错的数据传输。

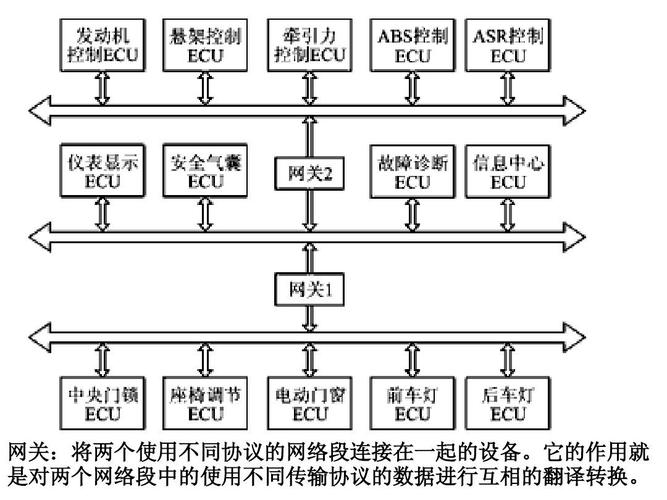

CAN总线系统的总体构成，主要由若干个节点（电控单元）、两条数据传输线（CAN-H和CAN-L）及终端电阻组成。

CAN总线通讯的可靠性依托于硬件结构的高抗干扰能力和通讯协议中的仲裁机制及重发机制。

CAN(ControllerAreaNetwork)，即控制器局域网络，一般称为CANbus，CAN总线。是由德国BOSCH(博世)公司开发的，现已变成ISO世界标准化的串行通信协议，是现在在世界上使用最广泛的开放式现场总线之一。

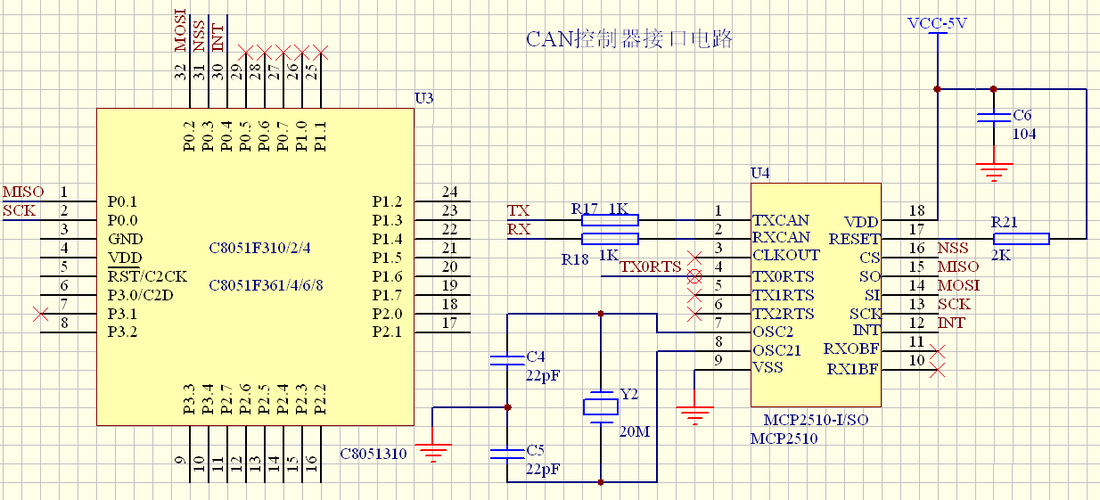

CAN总线通信硬件原理图如图3所示。图中F040 的CAN信号接收引脚RX和发送引脚TX并不直接连接到TJA1050T的RXD和TXD端，而是经由高速光耦6N137进行连接，这样做的目的是为了实现CAN总线各节点的电气隔离。

CAN总线是一种主要应用在汽车通讯或者是工业生产控制的通讯总线，总之，它是要传达信息的。

1、同时上面那个问题，也一目了然了，CAN 总线协议设计者，肯定是设计了数据帧优先于远程帧。

2、一定要买双通道，然后一个口发，一个口接，可以自己接延长线通过示波器看信号了。尝试修改报文ID，数据，波特率等等，看示波器的变化，对理解第一部分的内容很有帮助。要是土豪的话，可以买Vector的VN1600，这个就好几万了。

3、如果您对CAN总线很熟悉的话，您可以通过网上寻找相关视频资料或者是购买专业书籍进行学习，同时，得静得下心来，毕竟研发这个事情很考验人的心性。

4、用专用的电脑（在修理部有的）连接到车中的接口就能测车中的所有内容。并且还能设置一些你不知道的功能。

5、题目中所说的OBD开发其实就是对汽车的CAN总线进行二次开发，那前提是我们的USBCAN分析仪能够正常连接汽车CAN总线，通过的接口当然是汽车OBD接口。如果你的USBCAN分析仪直接带有OBD公头，那插上就能用，前提车上OBD处没障碍。

到此，以上就是小编对于can总线的传输介质的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
