什么是CMOS传输门?
CMOS传输门：又称模拟开关 所谓传输门（TG）就是一种传输模拟信号的模拟开关。
CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。
所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
漏极开路输出。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路，一般可以将输出端并接的CMOS传输门是指漏极开路输出。电源输出端是为传感器或其他小容量负载提供24V直流电源。

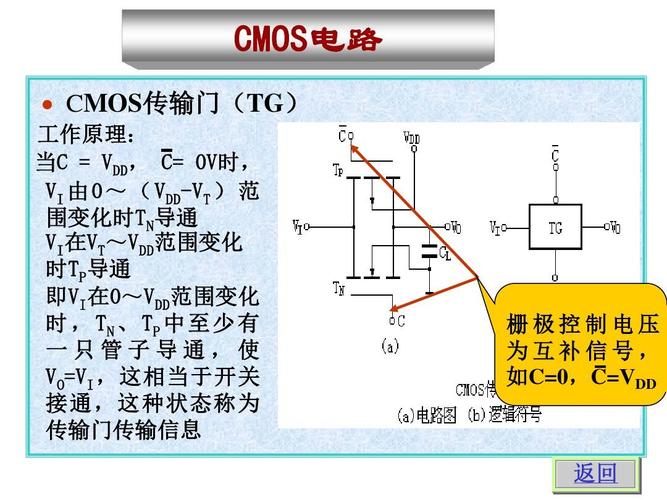

CMOS传输门是利用MOS管开关特性取代机械开关、由NMOS管和PMOS管共同构成、由逻辑电平控制其通断的电子开关，又称为模拟开关。它的控制端就是控制电平的输入端。

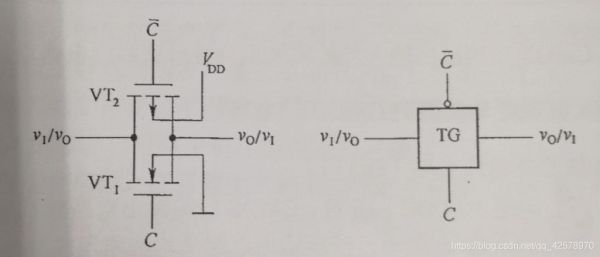

TG是transmission gate 的字头缩写，即 传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。
CMOS传输门跟一个单独的NMOS管有什么区别?
1、CMOS传输门结构：它是利用结构上完全对称的NMOS晶体管和PMOS晶体管，按闭环互补形式连接而成的一种很巧妙的线路结构。
2、CMOS由PMOS管和NMOS管共同构成，它的特点是低功耗。
3、CMOS由PMOS管和NMOS管共同构成，它的特点是低功耗。CMOS是Complementary Metal Oxide Semiconductor（互补金属氧化物半导体）的缩写。
4、PMOS，NMOS，CMOS，BIOS的主要区别在导通特性，开关管损失，驱动方面 导通特性 NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
cmos传输门相当于一个什么门
CMOS传输门：又称模拟开关 所谓传输门（TG）就是一种传输模拟信号的模拟开关。
cmos是控制信号能通过的电子开关。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻。
所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
TTL门：即生存时间。一条域名解析记录在DNS服务器中的存留时间。TTL是TimeToLive的缩写，该字段指定IP包被路由器丢弃之前允许通过的最大网段数量。TTL是IPv4包头的一个8bit字段。
CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。
传输门的介绍
TTL信号是数字信号.CMOS传输门（Transmission Gate）是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。按照集成度的高低，将集成电路分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路。

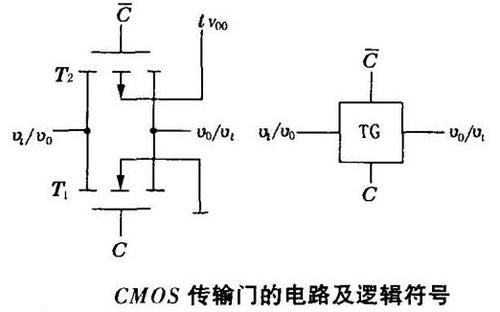

所谓传输门(TG)就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，如上图所示。TP和TN是结构对称的器件，它们的漏极和源极是可互换的。
你所说的传输门它的输出可以是一个电压范围（比如输入1V输出就是1V），有些芯片用正负电源供电，还能传输可正可负的电压信号（输入-1V输出-1V）。
斯密特触发器又称斯密特非门，是具有滞后特性的数字传输门。该器件既可以像普通“与非”门那样工作，也可以接成斯密特触发器来使用。
此外，得益于三星新的双垂直传输门(D-VTG)技术，HP2能够显著减少照片在强光环境下曝光过度的问题，该技术可以减少过度曝光，增强色彩再现，尤其在明亮的光线条件下效果更加突出。
或上升沿）到达时刻输入信号的状态，而与其他时刻触发器输入信号的状态无关。因此，边沿型触发器大大提高了工作的可靠性，增强了抗干扰能力。下面利用门电路传输延迟时间的边沿触发器为例，介绍边沿触发器的工作原理。
CMOS门电路的特点
TTL输入端可以开路，相当于输入高电平，而CMOS输入端不允许开路，否则可能会造成电路不稳定甚至损坏，一般需要上拉或下拉电阻。
coms集成电路是用MOS管，而TTL电路是用三极管。所以COMS电路功耗低、适用电压范围宽，高低电平接近理想曲线，由于输入阻抗高，输入端悬空容易受到干扰，不能悬空。 COMS速度比TTL低，只要速度够用，设计电路就应该选择COMS器件。
CMOS集成电路功耗低CMOS集成电路采用场效应管，且都是互补结构，工作时两个串联的场效应管总是处于一个管导通，另一个管截止的状态，电路静态功耗理论上为零。
CMOS电路的特点是：静态功耗低，每门功耗为纳瓦级；逻辑摆幅大，近似等于电源电压；抗干扰能力强，直流噪声容限达逻辑摆幅的35%左右。
到此，以上就是小编对于cmos传输门的工作原理的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
