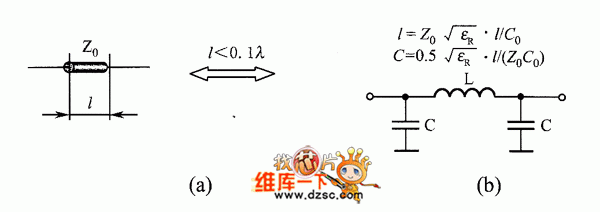

为什么一段高阻抗传输线可以等效为电感
1、在同等长度的传输线。阻抗越高，说明导线可能细，分布电容和感抗比例加大。相反，则减小。
2、传输线终端短路和终端开路时的阻抗变换。传输线终端短路和终端开路时的阻抗变换终端短路的传输线和终端开路的传输线可以等效为电感和电容，这一点在射频电路中非常重要。
3、直流稳态电路：电容相当于开路，电感相当于短路，剩余的电路根据戴维南定理求解。
4、这是当电路产生谐振时，感抗等于容抗，电抗就等于零，于是只有电阻，这个电阻就等效于一个电容，一个电感，和一个电阻的串连。
5、具有纯电抗性。端短路和终端开路传输线的输入阻抗，具有纯电抗性，所以开路传输线可以等效电容电感的阻抗。电容器是在电子设备上常见到的那些被俗称为“电容”的电子元器件，也就是说电容器是人工制造出来用于存储电能的元件。
6、特性阻抗不是个基础概念，而是应用于传输线的概念。在高速应用场景，信号传输线已经不能看作理想导线，不能忽略传输线上的一些寄生参数，如寄生电阻、寄生电容、寄生电感。
为什么短路传输线可以等效电容产生的阻抗
具有纯电抗性。端短路和终端开路传输线的输入阻抗，具有纯电抗性，所以开路传输线可以等效电容电感的阻抗。电容器是在电子设备上常见到的那些被俗称为“电容”的电子元器件，也就是说电容器是人工制造出来用于存储电能的元件。
短路阻抗是指在短路状态下，电路中电流流过的等效阻抗。它表示了电路对短路电流的限制能力，即在发生短路故障时，电路能够承受的电流大小。短路阻抗通常用复数表示，包括实部和虚部，实部代表电流的阻抗，虚部代表电流的相位。
简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。
如果信号源或负载的阻抗值包含电感和电容成分，需要将其等效转换为电阻值进行计算。在高频率范围内，元件的引脚电阻和连接线的分布电容和电阻也需要考虑在内。
对于无损输电线路，其波阻抗Z等于(L/C)的平方根；而无损线波过程也就是电磁波的传播过程，用电磁波理论算得媒质的波阻抗Z等于（μ/ε）的平方根。
就需要画出每一段的电阻与电感（电线的等效模型）。到于图上画几个，应该具体需要分析的内容有关。很多时候为了分析方便把电路的电阻电感电容都参数集中在一起，其他地方用理想导线代替。其作用当然是为简化分析。
传输线等效电路中为什么在一条线上画电感
这个电阻（电感）称为分布参数电阻（电感），为了电路图方便，用集总参数的电阻（电感）表示了。
很多时候为了分析方便把电路的电阻电感电容都参数集中在一起，其他地方用理想导线代替。其作用当然是为简化分析。
在两根线上画电阻电感，与在一根线上画2倍数值的电阻电感，电路完全等效，你愿意用那种方法分析结果都一样。只要传输线两端不要采用同一个参考地电平就行。
一般是串联的，电感是由导线绕制的导线就是那个电阻，当导线加长后电感可以多绕N圈，对应的电感会增加，相应的电阻也会增加，所以等效电路中电感和电阻是串联的。再看看别人怎么说的。
电感在电路中起什么作用如下：基本作用：滤波、振荡、延迟、陷波。
由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。
传输线的方程
不难得到，频域波动方程为（去耦求二阶导）将U的解 代入电报方程，可得 通常设 则 称为衰减常数， 称为相移常数。
又称电报方程，是说明传输线上电压U和电流I之间关系的微分方程组。
则传输线dz段的串联阻抗为Z，dz=( R，+jc}l )dz。并联导纳为 Y， dz=(G，+7c}C， ) dz；传输线方程为dUdz一21。d_1dz一Y，1。
传输线的方程：将均匀长线分成许多长度元dχ，其中之一见图1a。对该长度元忽略参数的分布性，可得出其集总参数电路模型（图1b）。
若均匀传输线无损耗，即串联电阻R＝0，并联电导G＝0，只存在串联参数L和并联参数C，此时均匀传输线方程又简化为《波动方程》：Utt—ω^2·Uxx＝0，且ω^2＝1/LC。均匀传输线总是双线结构。
到此，以上就是小编对于画出传输线的等效电路模型的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
