本篇目录：
- 1、pwm控制的基本原理
- 2、pwm输出的方法
- 3、西门子plc怎么产生PWM信号
- 4、为什么pwm信号不能由变压器直接传输
- 5、pwm的原理是什么
- 6、通用定时器产生PWM信号时,输入输出信号如何配置?
pwm控制的基本原理
1、pwm的基本原理如下：控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲。
2、pwm控制的基本原理是：对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，用这些脉冲来代替正弦波或所需要的波形。
3、冲量相等而形状不同的窄脉冲加在具有惯性的环节上时其效果相同。PWM 控制原理，将波形分为6 等份，可由6 个方波等效替代。脉宽调制的分类方法有多种，如单极性和双极性，同步式和异步式，矩形波调制和正弦波调制等。
4、PWM控制基本原理详解：PWM脉宽调制，是靠改变脉冲宽度来控制输出电压，通过改变周期来控制其输出频率。_输出频率的变化可通过改变此脉冲的调制周期来实现。
pwm输出的方法
1、首先，在程序编辑器中设置定时器的参数，例如，设定T37定时器的值为0.01秒。 然后，用一个计数器（例如C22计数器）来计数定时器T37周期的次数。当计数器的值等于T37设定的值时，输出PWM信号。
2、直接上三阶四阶rc滤波电路，看样子你已经有m10软件了。如果你要输出的电压变化较快的话，那就提高pwm频率 并减少rc的 时间常数t，但是速度和稳定度是互相制约的，所以说，如果对变化速度有较高的要求就不建议用rc滤波电路。

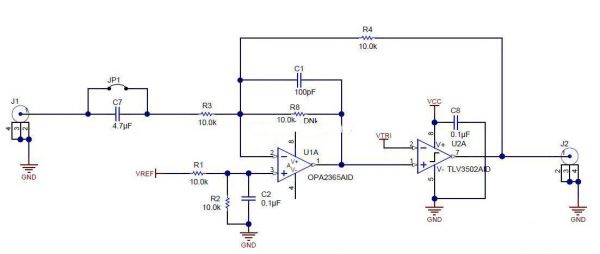

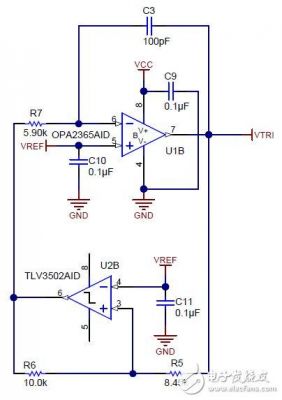

3、让0-10V的电压与“一个三角波或者锯齿波发生器产生的三角波或者锯齿波”用电压比较器相比较，并使此“三角波或者锯齿波”的谷值为0V，峰值为10V，这样电压比较器的输出为PWM信号，其占空比随输入电压的大小变化。
4、比较简单的就是，比如说是要增加高电平的占空比：ram区一个暂存数据位置用来搁一个中间值，摁一下，中间值x增加，跳到定时器中断程序，用当前增加的那个值x，作为高电平保持时间，另外用255-x作为低电平保持时间。
西门子plc怎么产生PWM信号
1、西门子PLC脉冲输出有PTO/PWM两种模式，其中PTO分为多段PTO和单端PTO，硬件方面西门子属于PNP输出类型的PLC，CPU221/222/224/226最高脉冲输出频率为20KHz，CPU224XP最高可输出100KHz。
2、推荐用单片机程序就可以轻松的实现，特别是有些单片机就有PWM模块，直接输入数据就能得到你想要的脉冲宽度的PWM波形。
3、禁用PTO或PWM信号波形的生成，然后执行PLS指令。注释：所有控制位、周期、脉宽和脉冲计值的默认值均为零。
4、PLC本机带高速脉冲输出型号312C， 313C，314C 使用集成的IO口可以，若不是带C的PLC需配定位模块FM353，FM354，FM357模块 。时钟脉冲发生器（Cycle/clock memory）可以应用循环组织块OB35等。
5、不知道你是用200还是300 CPU。对于200CPU，如224XP，这个控制是开环的，不能闭环。最简单的办法是使用使用菜单”工具“中的”位置控制向导“，选配置S7-200 PLC 内置的PTO/PWM操作，一步步按需要往下完成配置。
为什么pwm信号不能由变压器直接传输
1、如果工作频率 80KHz，那么PWM波的频率 也是 80KHz，占空比随 输出 反馈 控制 调整。还是PWM波形，但是正负对称，平均电压为0。正弦波逆变器IGBT逆变输出SPWM波，可以直接接到变压器上。SPWM波通过LC滤波器，形成正弦波信号。
2、如果PWM芯片直接驱动的是场效应开关功率管（Mosfet），是可以的，因为场效应管是电压驱动。
3、普通变压器支持Pwm输入吗，Pwm就是实现脉冲调宽（占空比），用普通变压器能够支持Pwm输入，使输出电压电流较为稳定。
pwm的原理是什么
PWM的原理就是对逆变电路开关器件的通断进行控制使输出端得到一系列幅值相等的脉冲用这些脉冲来代替正弦波或所需要的波形。
控制原理，将波形分为6 等份，可由6 个方波等效替代。脉宽调制的分类方法有多种，如单极性和双极性，同步式和异步式，矩形波调制和正弦波调制等。
PWM的原理是通过改变脉冲宽度来改变输出电压的大小，从而控制电路中的电压和电流。PWM的脉冲宽度由一个定时器来控制，定时器可以控制脉冲宽度的变化，从而改变输出电压的大小。
PWM（PulseWidthModulation）即脉宽调制，是一种将信号的宽度调整来调节信号的幅度的技术。它通过改变信号的占空比来控制输出信号的幅度，从而达到调节输出信号的目的。
Width Modulation。它的基本工作原理为：PWM是利用微处理器的数字输出来对模拟电路进行控制，控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，用这些脉冲来代替正弦波或所需要的波形。
通用定时器产生PWM信号时,输入输出信号如何配置?
1、其中高级定时器 TIM1 和 TIM8 可以同时产生多达 7 路的 PWM 输出。而通用定时器也能同时产生多达 4路的 PWM 输出，这样，STM32 最多可以同时产生 30 路 PWM 输出！这里我们仅利用 TIM3的 CH2 产生一路 PWM 输出。
2、用库函数不是有个TIM_CCxN配置的函数。给TIM_CCx配置一个CCR的值。把互补通道这个关掉就好了。脉冲宽度调制(PWM)，是对脉冲宽度的控制。STM32 的定时器除了 TIM6 和 7。其他的定时器都可以用来产生 PWM 输出。
3、pwm_set：MD4，32位浮点数，PWM占空比，范围0-1。Q0.0：PWM输出。其他均为临时变量，可以忽略。
到此，以上就是小编对于pwm信号发生的基本原理的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
