cmos传输门问题?
1、只是形成了反型层，但反型层还没有载流子，需要g极和s极之间要有一定电压使得s极的载流子进入反型层导电。超过范围会使得源极和衬底之间导通。
2、不是都是高电平，那个圆圈符号你理解错了，那是个逻辑功能标识，不代表里面真的有反相器。CMOS传输门的NMOS和PMOS栅极电压总是相反的，因此不管输入电压是多少都能导通。TG上面那个圆圈代表输入是反向有效。
3、这是因为两个CMOS管的沟道类型不同，对于N沟道管C=1时导通，P沟道管则反之C=0时导通。

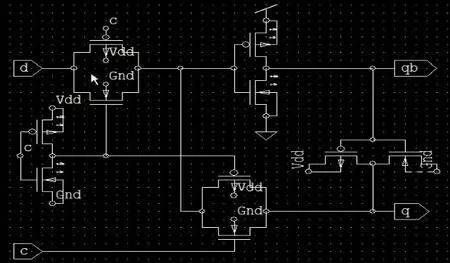

4、可以。在锁存器的透明模式下，当CLK=0时，第一个传输门（左）打开，同时第二个传输门（右）关闭。D通过第一个传输门和两个串联的反相器传输至输出端(Q)，因此是可以打开的。
5、CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。
6、电流经过COMS传输们电路输出时，MOS管或者三极管在输出两极之间有一个压降作用，具体压降大小决定于管子的输出特性曲线和工作电流，一般是流过管子的电流越大压降越大，所以信号幅度小于电源电压。
请问在cadence中作cmos电路仿真时如何查看各个管子的状态。
方法一。从model文件中可以找到 方法二。做一次单管的DC分析，通过波形文件measure到需要的参数特性 方法三。
通过将电容器的初始电压设置为零，可以确保在仿真开始时，电容器上的电压为零。这样可以更好地模拟电路的初始状态和行为。请注意，具体的设置方法可能会因Cadence工具版本和使用的仿真器而有所不同。
普通低压mos管的源极和漏极是基本对等的，离子注入的时候略有差别，但是这个差别基本可以忽略，只是在某些需要匹配的时候需要注意。
如何判断该晶体管处于何种工作状态，又如何确定Uce在代表极限功耗的虚线双曲线上找一点，例如与40μA线交点，交点坐标为24V、2mA，故管子极限功耗。
②multiSIM(EWB的最新版本)软件：是Interactive Image Technologies Ltd在20世纪末推出的电路仿真软件。
multisim10.1中CMOS模拟开关在哪?
你如果实在找不到的话，就随便点击一个元件的快捷键，然后在弹出的窗口里面点“search”，然后在里面查找CC4066，这样，不管你再找不到什么元件都可以在里面查找，如果，弹出没有结果的话，那就是你的数据库中没有这个元件。
Multisim的按键开关位于软件界面的工具栏上，通常是一个带有开关图标的按钮。你可以点击这个按钮来模拟电路中的开关操作，点击一次，它会切换到打开状态，再次点击则会切换到关闭状态。
具体步骤是：在Multisim工具栏的“组件”下拉菜单中，找到“逻辑门”选项，并将鼠标悬停在上面，从下拉菜单中找到“开关”选项，即可找到逻辑开关。
打开Multisim，点击File。点击New。点击空白文档。保存到新建的文件夹下。点击器件就可以画电路图，并且找到开关了。
multisim开关元器件的位置的操作方法如下：①打开软件，显示如下界面。②在工具栏找到‘basic’，点击弹出窗口。③选中‘switch’，在右边的‘component’里就会有各种各样的开关，右边有电路图。
这是模拟开关。在“Mixed”→“POWER_SOURCES”库中的“ANALOG_SWITCH”中。
传输门是什么意思?有什么用?
1、传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
2、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。
3、传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的 漏极 和源极是可以互换的。
电路分析关于CMOS管的电路分析,求大神解答
1、它的工作原理是通过在同一个晶体管中使用两种不同的半导体材料来实现晶体管的开/关操作。具体来说，CMOS电路包含两种类型的晶体管：n-型晶体管和p-型晶体管。
2、这是一个电机驱动电路，MOS管在这起了一个开关的作用。这是两个N沟道增强型CMOS管，在其栅极施加正电压将形成导电沟道，MOS管的漏-源极呈现低阻状态，相当于开关接通，电机转动。
3、而下面的两个，T1先导通，导通后，T2的S极接地，T2也满足了饱和导通的条件，所以也跟着导通，所以F的电位就相当于接地，所以是0V。把这四种情况汇总起来，就是与非门的真值表。
4、MOS管及简单CMOS逻辑门电路原理图现代单片机主要是采用CMOS工艺制成的。MOS管MOS管又分为两种类型：N型和P型。
5、电源问题 （1） CMOS集成电路的工作电压一般在3－18V，但当应用电路中有门电路的模拟应用（如脉冲振荡、线性放大）时，最低电压则不应低于4．5V。
6、CMOS门电路一般是由MOS管构成，由于MOS管的栅极和其它各极间有绝缘层相隔，在直流状态下，栅极无电流，所以静态时栅极不取电流，输入电平与外接电阻无关。
