光耦的使用原则
(3)光电耦合器的传输速度也是选取光耦必须遵循的原则之一,光耦开关速度过慢,无法对输入电平做出正确反应,会影响电路的正常工作。(4)推荐采用线性光耦。其特点是CTR值能够在一定范围内做线性调整。
光耦合器(opticalcoupler,英文缩写为OC)亦称光电隔离器,简称光耦。光耦的作用主要是隔离。光耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。

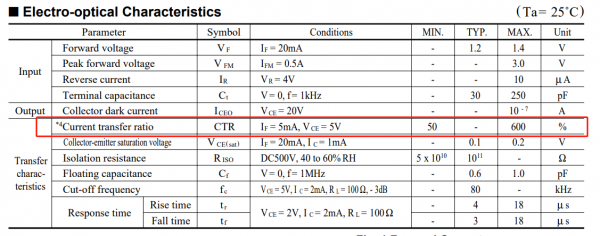

![光耦传输比为50(光耦传输速率)-图1 光耦传输比为50(光耦传输速率)-图1](https://www.gongye.com.cn/zb_users/upload/2024/01/20240105163828170444390876967.png)
光耦,即光电耦合器,结构:一般4脚的光耦,输入端跨接的是一只led,输出端跨接的是一只光敏三级管,led和光敏三级管是被密封在一个封装中的。
所以不适用于被测信号变化太快或者频率很高的场合。根据以上原则,使用普通光耦器件和反馈型线性光耦器件是可以成功地在电力直流系统监控模块中实现对直流母线电压信号的采集与隔离的,其线性度和精度都是令人满意的。
光耦合器主要有哪些参数?
1、光耦合器,也称为光电耦合器,是一种将电信号与光信号互相转换的设备。其主要参数包括:耦合效率:这是指输入光信号与输出光信号之间的功率转换比率,通常用百分比表示。

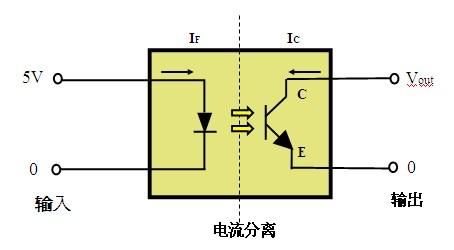

![光耦传输比为50(光耦传输速率)-图2 光耦传输比为50(光耦传输速率)-图2](https://www.gongye.com.cn/zb_users/upload/2024/01/20240105163830170444391076138.jpeg)
2、【答案】:表征光纤耦合器性能的主要参数有插入损耗、附加损耗、分光比与隔离度或串音。(1)插入损耗Li:指穿过耦合器的某一光通道所引入的功率损耗。
3、光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat)。
4、输入特性光耦合器的输入特性实际也就是其内部发光二极管的特性。常见的参数有: 正向工作电压Vf(Forward Voltage)Vf是指在给定的工作电流下,LED本身的压降。

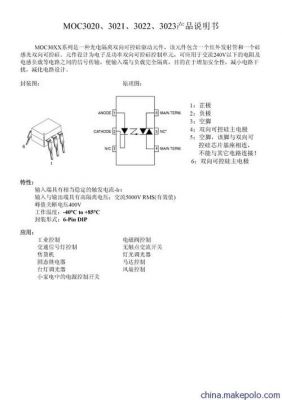

![光耦传输比为50(光耦传输速率)-图3 光耦传输比为50(光耦传输速率)-图3](https://www.gongye.com.cn/zb_users/upload/2024/01/20240105163830170444391059126.jpeg)
5、电流传输比是光耦合器的一个重要参数,通常用DC电流传输比来表示。当输出电压保持不变时,它等于DC输出电流IC和DC输入电流IF的百分比。光电耦合器主要用于在输入电路和输出电路之间提供隔离。
6、采用一只光敏三极管的光耦合器,CTR的范围大多为20%~300%(如4N35),而PC817则为80%~160%,达林顿型光耦合器(如4N30)可达100%~5000%。这表明欲获得同样的输出电流,后者只需较小的输入电流。
光耦的传输比是什么概念
是的,CTR就是传输比,因为光耦内部有光通道的空腔,制造工艺不可能做到很精确,所以有个范围。你说的300%CTR600%,主要意思是指光耦CTR在这个范围内,都是合格的。
简单地说就是光耦原边通过1mA电流时,副边可以通过1-3mA的电流。
电流传输比,即CTR是指光耦输出电流与输入电流之比,也可以叫作光耦的放大倍数、或增益、或传输斜率。在实际测试中可以看到,CTR是随输入电流变化而变化的。
光耦合器的电流传输比(CTR)的允许范围是50%~200%。这是因为当CTR50%时,光耦中的LED就需要较大的工作电流(IF0mA),才能正常控制单片开关电源IC的占空比,这会增大光耦的功耗。
返回损耗:这是指在光线传输过程中,由于反射和散射等现象,所造成的光线回退损耗,也以分贝(dB)表示。分光比:这是指出口光的分配比例,例如1x2的光耦合器可能有50:50、40:60、30:70等几种类型。
高速光耦和普通光耦的区别!
1、区别在第三部分“信号放大”,第三部分做成类似可控硅特性的半导体,那这个光耦就是光可控硅,做个简单的晶体管,那就是常用的普通光耦,做个耐高压的类似MOS管特性的半导体,这就是光继电器。
2、光电耦合器可以构成各种逻辑电路,由于光电耦合器的抗干扰性能和隔离性能比晶体管好,因此,由它构成的逻辑电路更可靠。
3、pc817是普通光耦,6N137是高速光耦。
4、非线性光耦的电流传输特性曲线是非线性的,这类光耦适合于弄开关信号的传输,不适合于传输模拟量。线性光耦的电流传输手特性曲线接进直线,并且小信号时性能较好,能以线性特性进行隔离控制。开关电源中常用的光耦是线性光耦。
5、常用光电耦合器有4种类型:普通型应用广泛高速型采用光敏二极管和高速开关管复合结构,既有高响应速度,又保持较高的电流传输比。
光电耦合器应用总结
1、在逻辑电路上的应用:光电耦合器可以构成各种逻辑电路,由于光电耦合器的抗干扰性能和隔离性能比晶体管好,由它构成的逻辑电路较可靠。作为固体开关应用:在开关电路中,控制电路和开关之间有很好的电隔离作用。
2、需要指出的是,光电耦合器的大多数参数受温度度的影响较大,在使用时要注意环境温度的变化。
3、此外,光电耦合器的输出信号强度也较弱,因此通常需要使用放大器来提升信号强度。尽管如此,光电耦合器在许多应用中仍然是非常有用的。例如,它可以用于隔离不同电路之间的信号,或者用于抗干扰。
4、光电耦合器的应用:(1)用于检测微弱的光线:在工业生产过程中经常需要检测一些弱小的灯光等辐射的亮度及有无异常情况发生等。
5、光电耦合器应用二:组成逻辑电路 电路为“与门”逻辑电路。
