求RS485转为光纤通信的原理图,谢谢
RS485通信速率快，最大传输速度可以达到10Mb/s以上。RS485内部的物理结构，采用的是平衡驱动器和差分接收器的组合，抗干扰能力也大大增加。
首先设置主通信端口，然后在其他端口上设置不同的通信地址，并设置通信顺序，建立485总线通信网络。
RS485转光纤转换器可以实现一路RS-485在光纤上的透明传输。
RS485采用两根通信线，通常用A和B或者D+和D-来表示。逻辑“1”以两线之间的电压差为+(0.2~6)V表示，逻辑“0”以两线间的电压差为-(0.2~6)V来表示，是一种典型的差分通信。
V，是另一个逻辑状态。在总线末端接一个匹配电阻，吸收总线上的反射信号，使得正常传输信号无毛刺。匹配电阻的取值应该与总线的特性阻抗相当。在总线上没有信号传输时，总线处于悬浮状态，容易受干扰信号的影响。
高手有什么简单方法实现串口转光纤传输
1、一般多模光纤转换器最远距离为4KM；单模为40KM。单模多模亦可互相转换，实现多机通讯，中继转换的组网功能。
2、将串口转换成光纤来传输就可以了。这个就需要光纤转换器来完成。
3、这类转换器也可离开DCCS2012分布式测控系统单独使用。例如，变频器现场干扰严重，上位机与变频器之间的RS485通讯容易受到干扰，采用一对这样的转换器即可与上位机实现光纤通讯。
4、：要确定网线传输的信号是什么数据。2：如果信号是电话、音频、串口、以太网等数据的话使用ZMUX-32 电话光端机就可以实现。3：如果信号中有语音电话、数据、视频图像等数据的话可以使用ZMUX-200 光纤综合接入设备。
电子围栏485转光纤怎么接
脉冲电子围栏主机 接线说明：+和-为12V铅酸电池接口，V+和V-为主机24V电源接口，可接入18-24VAC/DC电源，主电源负载必须大于1A。485A、485B：为485总线接口；485A为正 ，485B为负。
RS485转光纤转换器可以实现一路RS-485在光纤上的透明传输。
首先第一步就是进行两种接线分别为A类和B类，A类是交叉线，是直连线，一般不怎么常用。B类就是正常上网用的网络线。接着就是进行将网线拨开，将八根线剪齐整。然后翻开压线板或者卡线帽。
通常情况下，485通信需要在设备之间建立一条独立的通信线路，也就是485总线。
首先设置主通信端口，然后在其他端口上设置不同的通信地址，并设置通信顺序，建立485总线通信网络。
关于485转光纤的问题?高手进来帮忙呀!

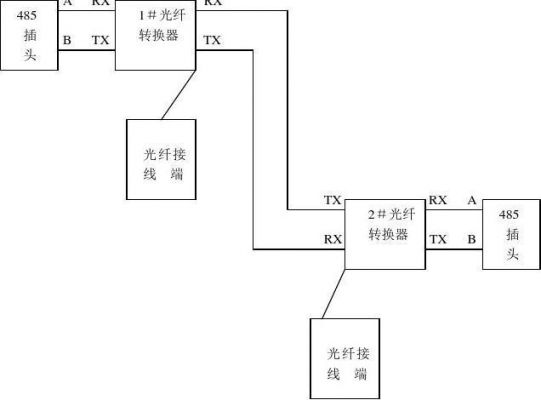

1、电子围主机输入的485A 485B，用信号线接到光端机上的485A485B。就可以了，没有那么复杂的，其实，现在还有更简单的方法，就是使用网络电子围栏主机，我们用的及石网络电子围栏主机就是直接用网线插上就可以，设置也简单。

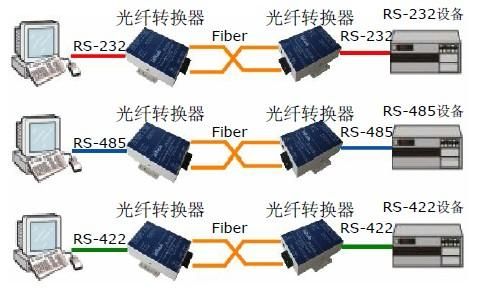

2、串口光纤转换器是RS-232/422/485串行数据通过光纤的远距离传输，可以完成串口到光纤的转换，并且可以延长串行通信信号的传输距离。分类：一般多模光纤转换器最远距离为4KM；单模为40KM。

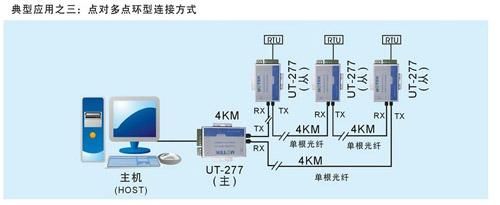

3、你使用的是点对点的串口转光纤模块吧，485转光纤组环网的是要特定的光纤模块的，单纯的点对点的肯定不行。组环网的分为主模块和从模块的，你看你的有这个区分没有。
4、可能你是单模的光头使用了多模的光纤，或者跳线也是单模多模没有匹配，所以很容易导致有些地方可以用，但是有的地方又不行。
5、单多模转换：当网络间出现需要单多模光纤连接时，可以用1台单多模转换器进行连接，解决了单多模光纤转换的问题。
RS485转光纤通信的原理
1、RS485内部的物理结构，采用的是平衡驱动器和差分接收器的组合，抗干扰能力也大大增加。
2、RS485转光纤转换器可以实现一路RS-485在光纤上的透明传输。
3、首先设置主通信端口，然后在其他端口上设置不同的通信地址，并设置通信顺序，建立485总线通信网络。
4、原理：RS485工作电压其实就电平颠倒原理，两根线AB，通过在通讯 的时候按照主从约定好的速率，反转电平，来完成数据0和1的识别。RS485只是一种硬件接口，他只是把来自单片机UART的信号，翻转电平进行传输，并驱动线缆。
到此，以上就是小编对于485线转光纤的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
