圆波导的导行波模式有何特点?

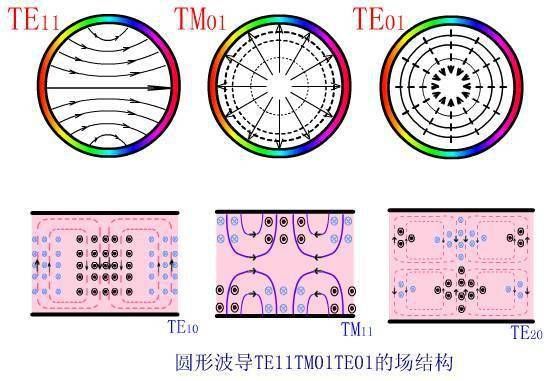

1、圆波导的三个常用模式:的截止波长相等时,也就说明这两种模式在矩形波导里出现的可能性相同,这种现象简并.可见对矩形波导只要TMmn和TNmn 的m,n分别相等。圆波导的分析方法与矩形波导相似。
2、TE01模是圆波导的高次模,其截止波长λc=64a。
![圆波导可以传输(圆波导可以传输tem波吗)-图1 圆波导可以传输(圆波导可以传输tem波吗)-图1](https://www.gongye.com.cn/zb_users/upload/2023/12/20231223012439170326587944529.jpeg)
3、表面波波导的特征是在边界外有电磁场存在 。其传播模式为表面波。在毫米波与亚毫米波波段,因金属波导管的尺寸太小而使损耗加大和制造困难。
4、【答案】:导行波不能在导波系统中传输时所对应的最低频率称为截止频率,该频率所确定的波长称为截止波长。当λ≥λc时,波被截止,不能传播;当λ<λc时,波可以传播。
5、介质镜像波导(b)利用介质杆在接地平面背后的镜像原理,其导行波模式的传输特性与介质杆相同;但只能维持那些场分布符合接地导体表面条件的模式,从而排除了介质杆波导的两种几乎简并的最低次模式。
![圆波导可以传输(圆波导可以传输tem波吗)-图2 圆波导可以传输(圆波导可以传输tem波吗)-图2](https://www.gongye.com.cn/zb_users/upload/2023/12/20231223012439170326587978550.jpeg)
6、第 4章分析波导和谐振腔,讨论平行平板、平面介质波导和金属波导管以及介质圆波导中的导行波,并介绍用微扰法处理波导与腔体中波的衰减以及腔壁和介质对谐振频率的影响。第5章简单讨论传输线上波的特性。
圆波导传输功率计算公式
1、W为时间T内做的功。在电学中,上述平均功率P也称有功功率,P=W/T作为有功功率计算公式普遍适用。
2、功率计算公式可以表示为:功率 = 力 × 速度 或者功率 = 能量 ÷ 时间。具体公式为:功率 = F × v,其中 F 表示力,v 表示速度。或者功率 = E ÷ t,其中 E 表示能量,t 表示时间。
![圆波导可以传输(圆波导可以传输tem波吗)-图3 圆波导可以传输(圆波导可以传输tem波吗)-图3](https://www.gongye.com.cn/zb_users/upload/2023/12/20231223012440170326588092164.jpeg)
3、计算功率的三个公式为功率 = 电流 × 电压、功率 = (电流) × 电阻、功率 = (电压) / 电阻等。
4、功率计算公式:P=W/t =UI=FV。在纯电阻电路中,根据欧姆定律U=IR代入P=UI中还可以得到:P=IR=(U)/R。在动力学中:功率计算公式:P=W/t(平均功率)P=FV;P=Fvcosα(瞬时功率)。
5、功率的计算:功率(P)是电压(V)和电流(I)的乘积。其公式为:P = V × I 在直流电路中,可以直接使用这个公式计算功率。
若圆形波导传输te01模式,试问沿轴向,圆周向开缝都会明显影响波的传输吗...
1、所以在同轴线中传播TEM波频率不能过高。波导中有无限多个传输模式,波导通常有矩形波导和圆波导。
2、但该模式存在极化简并。由于极化面的不稳定,所以不用其作“长距离”传输的传输线,只是利用其上述特点,做成各种特殊用途的微波元件,如极化衰减器与极化变换器,波导的方一圆转换器等。
3、对于TE01来说,传输特性是电场只有圆周方向的分量,纵向没有分量。而且随着频率的升高,其衰减降低了,所以多用在波导传输中,因为他的壁电流只有圆周方向,所以多数情况的时候,都在圆周上开缝隙,来实现单模传输。
传播不受频率限制的导波装置有哪些
传输电磁能量或电磁信号的途径可分为两类,一类是电磁波在空间或大气中的传播,另一类是电磁波沿波导系统的传播。

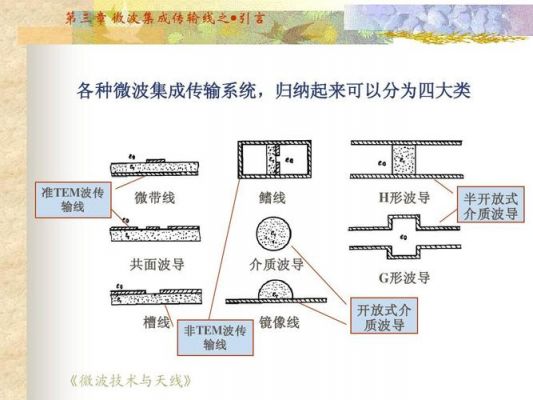

常见的波导结构主要有平行双导线、同轴线、平行平板波导、矩形波导、圆波导、微带线、平板介质光波导和光纤。
导波雷达物位计——非接触雷达物位测量的补充 导波雷达物位计发射脉冲电磁场,以导波缆为中心100mm为半径,沿缆向前传播,遇介质返回。除有非接触雷达的特点以外,导波雷达方向性好,频率低(500M-1GHz)穿透性好。
管道的导波测试,低频率传感器阵列覆盖管道的整个圆周,产生的轴向均匀的波沿着管道上的传感器阵列的前后方向传播。扭转波模式是最常使用的,纵向模态的使用有所限制。设备运用传感器阵列的脉冲设置激发和探测信号。
