同轴电缆的参数指标
同轴电缆是一种电线及信号传输线,一般是由四层物料造成:最内里是一条导电铜线,线的外面有一层塑胶作绝缘体、电介质之用围拢,绝缘体外面又有一层薄的网状导电体,然后导电体外面是最外层的绝缘物料作为外皮。
SYV-75-5:SYV代表视频线,75代表阻抗为75欧姆,-5代表线材的粗细。
![同轴电缆传输性能(同轴电缆的传输频率范围)-图1 同轴电缆传输性能(同轴电缆的传输频率范围)-图1](https://www.gongye.com.cn/zb_users/upload/2023/12/20231222171217170323633727064.jpeg)

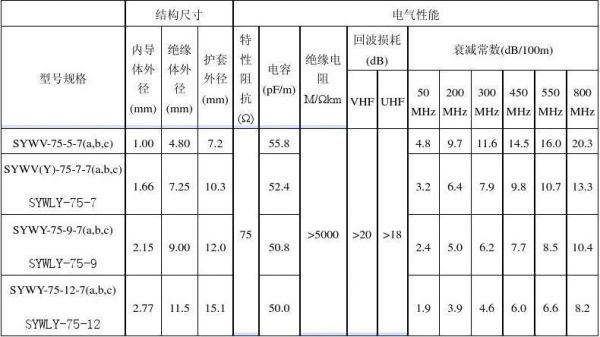

(4)同轴电缆直流回路电阻电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。射频同轴电缆Coaxial Cable是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。
特征阻抗为50(如RG-RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的,特征阻抗为75(如RG-59等)。按同轴电缆的直径大小分为:粗同轴电缆与细同轴电缆。
电缆两端头设有终端器,以削弱信号的反射作用。 参数指标 主要电气参数 (1)同轴电缆的特性阻抗 同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。
![同轴电缆传输性能(同轴电缆的传输频率范围)-图2 同轴电缆传输性能(同轴电缆的传输频率范围)-图2](https://www.gongye.com.cn/zb_users/upload/2023/12/20231222171217170323633729795.jpeg)
同轴电缆的参数指标:主要电气参数 (1)同轴电缆的特性阻抗同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。
网络有线传输介质(同轴电缆)的最佳传输范围是?
1、按直径的不同,同轴电缆可分为粗缆和细缆两种:粗缆 粗缴传输距离长,性能好,但成本高,网络安装、维护困难,一般用于大型局域网的干线,连接时两端需终接器,最大传输距离达到500米。
2、常用房间用同轴电缆是75-5的,同轴电缆的衰减是跟你传输信号的频率成正比的,频率越低衰减越小。
![同轴电缆传输性能(同轴电缆的传输频率范围)-图3 同轴电缆传输性能(同轴电缆的传输频率范围)-图3](https://www.gongye.com.cn/zb_users/upload/2023/12/20231222171218170323633891098.jpeg)
3、目前有两种广泛使用的同轴电缆,一种是50Ω电缆,用于数字传输,由于多用于基带传输,也叫基带同轴电缆;另一种是75Ω电缆,用于模拟传输,也叫宽带同轴电缆。
4、同轴电缆的应用范围有:广播电视局 、 有线电视网络公司、电视监控工程公司、电信网络传输部门、像咱们国家的联通、网通、移动通讯公司、还有电力部门的信息通讯公司等等。
5、同轴线:分为视频线(SYV)和射频线(SYWV)和泄漏电缆等多种规格,主要用作模拟信号、天馈信号、数据信号等领域使用。目前的数字网络电视系统中(EOC)就是利用同轴线传输网络数字信号。
6、有线传输介质有线传输介质是指在两个通信设备之间实现的物理连接部分,它能将信号从一方传输到另一方,有线传输介质主要有双绞线、同轴电缆和光纤。双绞线和同轴电缆传输电信号,光纤传输光信号。
双绞线、同轴、电缆、光纤的型号、传输速率分别是什么?
1、根据最大传输速率的不同,双绞线可分为3类、5类及超5类。3类双绞线的速率为10Mb/s,5类可达100Mb/s,而超5类则高达155Mb/s以上,可以适合未来多媒体数据传输的需求,所以推荐采用5类甚至超5类双绞线。
2、一般来说,电缆中的每一对双绞线都是由两根绝缘铜线绞合而成的,所以称为双绞线。双绞线分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)。
3、七类线:七类线是最新的双绞线,它主要用于万兆网络的发展,基本都是屏蔽双绞线,而且在传输速率和频率上都远超6类线,最高频率可达500MHz,最高传输速率可达10Gbps。
相对于双绞线,同轴电缆有什么优点?
1、同轴电缆,是由一层层的绝缘线包裹着中央铜导体的电缆线。它的特点是抗干扰能力好,传输数据稳定,价格也便宜,同样被广泛使用,如闭路电视线等。同轴细电缆线一般市场售价几元一米,不算太贵。
2、- 同轴电缆的优点: - 传输距离较长:同轴电缆的传输距离相对较长,适用于一些长距离通信。 - 抗干扰能力较强:同轴电缆的屏蔽层可以减少外界干扰对信号的影响。
3、双绞线视频传输设备具有超强的干扰抑制能力,对于干扰较大的环境。同轴电缆(有粗缆和细缆):优点:安装费用低,维护成本低,安装简单,扩充方便。缺点:速度太慢。光纤:优点:不受杂讯、串音、电磁波等之干扰。
信号在同轴电缆中的传输方式有哪些?各有什么特点?
同轴电缆的这种屏蔽特性使其具有较强的抗电磁干扰能力,能够远距离传输高频信号。主要类型 有多种不同类型的同轴电缆都支持较宽范围的专业应用,例如卫星通信、工业、军事和海洋应用。
同轴电缆是由两个同轴布置的倒导体组成,传输的信号完全封闭在外导体内部,从而具有高频损耗低、屏蔽及抗干扰能力强、使用频带宽等显著特点。
同轴电缆传输是一种通过同轴电缆传输信号的方式,其具有信号传输速度快、抗干扰能力强等特点。而电力线载波传输则是在电力输配网中,通过发射与接收装置,将信号传输到目标地点。双绞线传输则是利用多根绞合线对信号进行传输。
同轴电缆可以传输模拟信号和数字信号类型的数据。同轴电缆可用于模拟信号和数字信号的数据传输,适用于各种各样的应用,其中重要的有电视传播、长途电话传输、计算机系统之间的短距离连接以及局域网等。
双绞线同轴电缆光缆三者传输速度比较?
双绞线和双绞线视频传输设备价格都很便宜,不但没有增加系统造价,反而在距离增加时其造价与同轴电缆相比下降了许多。所以,监控系统中用双绞线进行传输具有明显的优势。
- 同轴电缆的缺点: - 带宽较低:同轴电缆的带宽相对较低,限制了数据传输速率。 - 安装和维护复杂:同轴电缆的安装和维护相对复杂,需要专业技术人员进行操作。
光纤(最快,成本高)2。双绞线(中等,成本低)分3类、4类、5类、和超5类。3类 10MBPS 4类 16MBPS 5类 100MBPS 3。
根据最大传输速率的不同,双绞线可分为3类、5类及超5类。3类双绞线的速率为10Mb/s,5类可达100Mb/s,而超5类则高达155Mb/s以上,可以适合未来多媒体数据传输的需求,所以推荐采用5类甚至超5类双绞线。
传输速度不同 网线最好的7类线,它的传输频率至少可达500 MHz,是六类线和超六类线的2倍以上,传输速率可达10 Gbps。光纤是目前传输最快的介质,可以达到40Gbps-100Gbps。
在局域网中常见的网线主要有双绞线、同轴电缆、光缆三种。速度最快的是光缆。双绞线:双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
到此,以上就是小编对于同轴电缆的传输频率范围的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
