微波第二章传输线理论
加载无耗传输线的阻抗 实际中，当端接不同负载时，会呈现不同的状态。
(一) 绪论 (2学时)微波的概念及其特点，微波技术的发展和应用领域。
传输线：用来传输电磁信号能量和构成各种微波元器件。常见的射频传输线有平行线、同轴线、波导、带状线、微带线等。
利用传输线理论分析电路。传输线理论是分析微波电路的基础，根据传输线的性质，可以将微波电路分为不同的类型，如微带线、带状线、同轴线、波导等。微波电路的元件和结构。
-1波导为什么不能传输TEM波？一个波导系统若能传输TEM波型，则在该系统中必须能够存在静电荷静电核或恒定电流，而在单导体所构成的空心金属波导馆内，不可能存在静电荷或恒定电流，因此也不可能传输TEM波型。
阻抗匹配是指在能量传输时，要求负载阻抗要和传输线的特征阻抗相等，此时的传输不会产生反射，这表明所有能量都被负载吸收了.反之则在传输中有能量损失。高速PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。

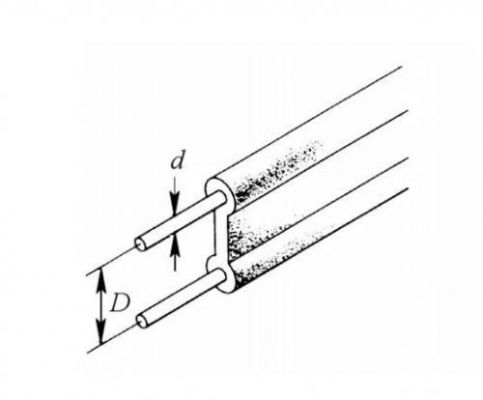

平行双线特性阻抗公式
1、ZC等于1lnd。平行双线是传输线的一种类型，其中，ZC为特性阻抗，l为平行双线的长度，d为平行双线的直径。
2、特性阻抗公式：Zeq＝（Z1＊Z2）/（Z1＋Z2）。Zeq是等效阻抗，Z1和Z2分别是信号源阻抗和负载阻抗。阻抗匹配是电子工程领域中一个非常重要的话题，特别是在涉及高频信号和功率传输的情况下。
3、阻抗公式：z= r+j (xl–xc)。阻抗z= r+j (xl –xc)。其中r为电阻，xl为感抗，xc为容抗。如果(xl–xc) 0，称为“感性负载”；反之，如果(xl –xc) 0称为“容性负载”。

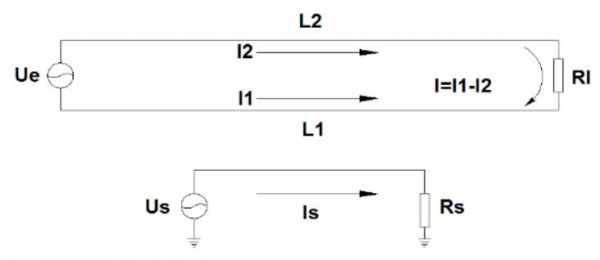

传输线的方程
则传输线dz段的串联阻抗为Z，dz=( R，+jc}l )dz。并联导纳为 Y， dz=(G，+7c}C， ) dz；传输线方程为dUdz一21。d_1dz一Y，1。
传输线的方程：将均匀长线分成许多长度元dχ，其中之一见图1a。对该长度元忽略参数的分布性，可得出其集总参数电路模型（图1b）。
不难得到，频域波动方程为（去耦求二阶导）将U的解 代入电报方程，可得 通常设 则 称为衰减常数， 称为相移常数。
若均匀传输线无损耗，即串联电阻R＝0，并联电导G＝0，只存在串联参数L和并联参数C，此时均匀传输线方程又简化为《波动方程》：Utt—ω^2·Uxx＝0，且ω^2＝1/LC。均匀传输线总是双线结构。
传输线的abcd参数
1、一次传输参数包括电阻、电感、分布电容和绝缘电导。二次传输参数包括传输常数和特性阻抗。综合起来，就会统计特性参数。传输线参数是指一次参数指的是双线传输线单位长度上的电阻、电容、电感和电导的总称。
2、B型是Dual-Link HDMI线，及双链路HDMI线。 HDMI标准里面对双链路“的解释是：当像素点频率大于165Mhz时，适合用双链路。当像素点频率小于等于165MHz时，适合单链路（及常用的A型）。
3、传输线的终端特性阻抗：传输线终端特性阻抗对出入线特性阻抗有直接影响。 传输线的电阻、电感和电容等参数：电阻、电感和电容等参数的变化都会对传输线的特性阻抗产生影响。
4、天线的基本参数包括天线方向图、方向性系数、天线的输入阻抗、天线的带宽、反射系数、驻波比、天线效率、天线增益。
5、天线的五个基本参数方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。天线主要参数：频率、增益、驻波比系数、水平面和垂直面角度、前后比、功率。
到此，以上就是小编对于平行双线传输线的结构如图所示的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
