本篇目录：
RS485通讯接反了会怎么样?
1、由于原理上使用电平翻转，所以一旦一个从站的A和B接反，就会导致互灌电流而立刻顺坏。
2、如果接反了，会导致互灌电流而立刻顺坏，且无法查出来谁坏了。另外，RS485还容易受到485接反，长时间电流回灌损坏等问题的影响。因此，RS485通讯没有正负极之分，但在实际使用中需要注意接线方式以及可能遇到的问题。
3、RS-485总线标准规定了总线接口的电气特性标准即对于2个逻辑状态的定义：正电平在+2V～+6V之间，表示一个逻辑状态；负电平在-2V～-6V之间，则表示另一个逻辑状态。
4、导致通信数据错误。485协议调试行程反了会导致通信数据错误。485协议指的是RS-485协议，是串行通讯的标准；典型的串行通讯标准是RS232和RS485，它们定义了电压，阻抗等，但不对软件协议给予定义。
5、台达变频器rs485正负接反了会烧制动电源。主回路有六个端子，3个输入端子(r\s\t或l1\l2\l3)，3个输出端子(u\v\w)，是交流端子，无，电源线接到输出端子(u\v\w)上就会烧毁变频器。
为什么RS-485总线要隔离?
1、做隔离主要有以下几种原因。远端无法接收到数据—— 地 电势差存在。
2、RS232与RS485总线端是隔离开的，这样进行隔离设计可以有效 的 抑制RS485总线上的干扰传导到232端。三隔离设计电路 powerbus 在要求通信距 离为几十米到上千米时，广泛采用RS-485串行总线标准。
3、因为485应用在总线场景时候，多会采用区域供电。这样在整个系统中就会存在多个不同的电源。若不进行隔离，会产生干扰，造成总线通讯故障，甚至造成系统损坏。
4、无源型485转换器通过对计算机的RS-232串口进行窃电对其进行供电，由于是通过串口窃电，功率不能太高且其体积较小，导致其相应的防护器件不能太多的使用，无源型485转换器一般多用于负载少，通信距离短的485总线网络。
5、将控制键盘与云台完全隔离，消除了电位差，从而消除了共模干扰，这样就保证了485总线的正常通信，解决了云台不受控制的问题。
485隔离器的作用
1、利用半导体的通断作用将电源频率改变以实现电机的变频调速，提高运转精度等功能。
2、所以通过电气隔离，将RS485和前端的数字部分隔离开，可以保证系统安全。 也有完全不用考虑隔离的功率二总线，如POWERBUS等。
3、它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
RS485通讯时为什么要采用三隔离?
因为RS485是总线，经常应用在工业环境，工业环境使用条件非常复杂，各种干扰源都会干扰到设备运行，同时还有高压设备，由于电势差的存在，很可能损坏设备。所以通过电气隔离，将RS485和前端的数字部分隔离开，可以保证系统安全。
RS-485是一种应用十分广泛的通信协议。其显著特点是信号采用“差分”的方式传输，因此抗干扰能力很强，通信距离也比RS-232远得多。RS-485通信一般是半双工的，仅需要2根信号线，也可以是全双工的，需要4根信号线。
现场的485接线采用4线制接线，手拉手布线。但这种方式带来一个问题，即在远传时必须使用隔离。
由于功率线线损压降，导致的远端 差模电压不同，不隔离的话，当线较细或距离较远时。会导致RS485 或CAN 芯片损坏可能。而供电与通讯同属两线的二总线类似POWERBUS 技术，则从原理上没有此问题。无需隔离。安全可靠。
485通信线串压烧光电隔离不
需要。水表的485是非隔离的，运作时会有漏电危险，为了保证不会接触到高压设备外部需要加隔离，水表485是有限远传水表系列的一种采用光电技术直读读取用水数据。
常用技术如下：加入TVS保护器件，保护通讯线上串入电压过高损通过光耦和隔离电源，将485进行电气隔离，防止设备之间的共模电压造成485损坏或者通讯不正常。常用隔离电源如B0505S需要在7块以上。

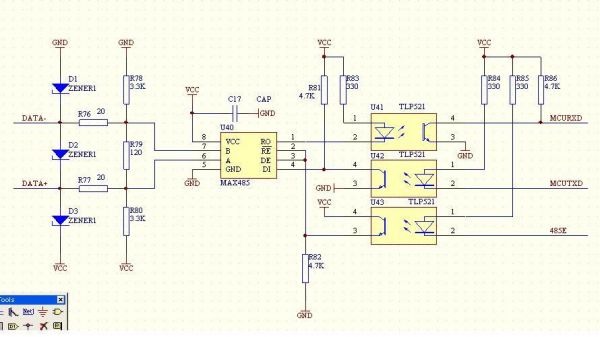

根据描述判断可能是485芯片内部产生的灌电流的问题，具体原理如图所示 所以使用485总线必须要隔离，近几年有一种技术在原理上解决了此问题，即二总线。
三隔离设计电路 powerbus 在要求通信距 离为几十米到上千米时，广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
到此，以上就是小编对于485信号隔离的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
