本篇目录：
传输门是什么意思?有什么用?
1、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。
2、传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的 漏极 和源极是可以互换的。
3、传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
逻辑门电路的详细介绍
一种离散信号的传递和处理，以二进制为原理、实现数字信号逻辑运算和操作的电路。分组合逻辑电路和时序逻辑电路。
基本逻辑门电路是组成数字电路的基础单元，实现各种复杂的逻辑功能。常见的逻辑门有与、或、非等类型。例如，CMOS非门、与非门、或非门、与门和或门都是基本的逻辑门电路。
门电路详情介绍如下：定义：用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。常用的门电路在逻辑功能上有与门、或门、非门、与非门、或非门、与或非门、异或门等几种。
ttl集成逻辑门的逻辑功能与参数测定
1、数字电子技术实验实验一基本逻辑门电路实验基本逻辑门电路性能（参数）测试（一）实验目的掌握TTL与非门、与或非门和异或门输入与输出之间的逻辑关系。熟悉TTL中、小规模集成电路的外型、管脚和使用方法。
2、逻辑门是在集成电路（也称：集成电路）上的基本组件。逻辑功能：高、低电平可以分别代表逻辑上的“真”与“假”或二进制当中的1和0，从而实现逻辑运算。
3、集成电路74LS00是四2输入的与非门，即有四个2输入端的与非门，与非门的功能，是输入端A，B，全为1时，输出才为0，A，B只要有一个端输入0，输出就是1。根据这个逻辑关系就很容易测出74LS00的逻辑功能。
4、【解答过程】：TTL集成门电路逻辑功能的分析①首先将TTL门电路划分为若干个图1中所示的基本功能结构模块。
5、实验一基本门电路的逻辑功能测试实验目的测试与门、或门、非门、与非门、或非门与异或门的逻辑功能。了解测试的方法与测试的原理。
cmos传输门相当于一个什么门
CMOS传输门：又称模拟开关 所谓传输门（TG）就是一种传输模拟信号的模拟开关。

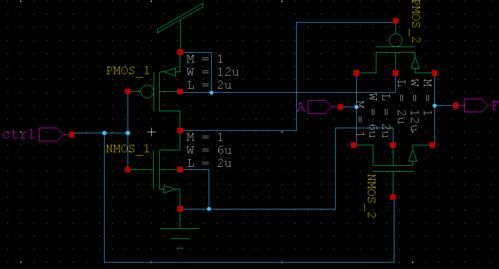

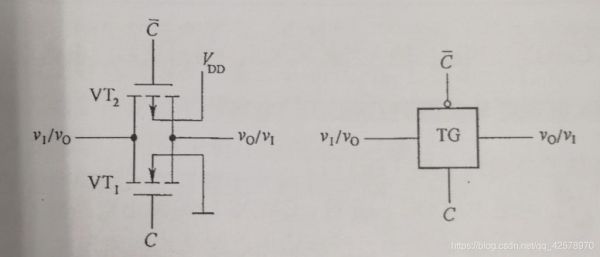

所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
cmos是控制信号能通过的电子开关。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻。
到此，以上就是小编对于cmos传输门电路图和符号图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
