微波传输线主要有哪几种类型,其主要特点是什么
带状线：带状线具有体积小、重量轻、频带宽、Q值高、工艺简单、成本低廉等优点，适于制作高性能（宽频带、高Q值、高隔离度）无源元件；但它不便外接固体微波器件。
(1)传输线：传输RF/MW信号的装置。 (2)无源器件：完成微波信号和功率的分配、控制和滤波等功能的装置，没有进行微波能量与其他能量(如直流)的转换，如滤波器，双工器，耦合器等。

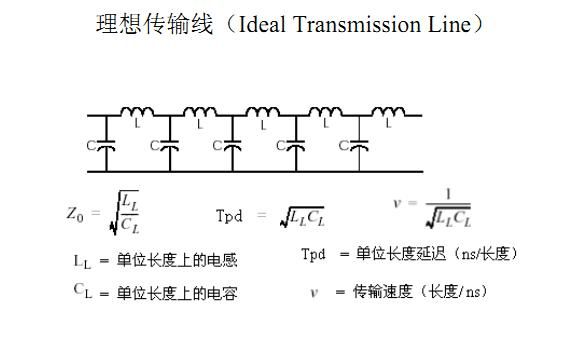

（3） 电感效应——单位长度串联电感L0 （4）电容效应——单位长度并联电容C0 （5）于是，在一个微分段内，双导线可以等效集总电路模型。
低频传输线：频率很低时，传输线中的电流是均匀分布的，除集中表现出电阻、电容、电感元件参数外，引线之间、元件与元件之间的分布效应都可以忽略不计。电路为集总参数电路。沿线电压和电流与相位、空间无关。
微波的基本概念与特点：了解微波的定义、特点以及其在通信、雷达、加热等领域的应用。微波的频率范围：掌握微波的频率范围，即300 MHz到300 GHz，以及不同频率范围的波长和波型。
． 微波具有如下四个主要特点：1) 似光性、2) 频率高、3) 能穿透电离层、4) 量子特性。
微带线是什么
微带线：微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。但损耗稍大，功率容量小。

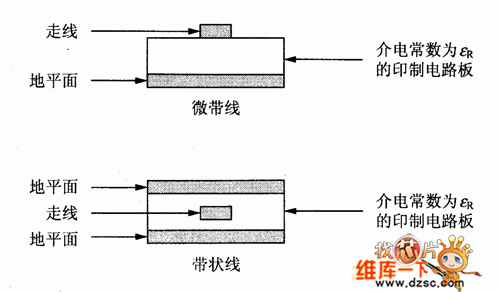

微带线是一根带状导(信号线)．与地平面之间用一种电介质隔离开。如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。带状线是一条置于两层导电平面之间的电介质中间的铜带线。
微带线就是PCB上面的走线。 因为PCB上面的线就是扁平呈带状线，所以叫微带线。很多理论分析都是按照他的形状分析的。 例如阻抗什么的。
保证电路的稳定性和性能。电阻一端接在微带线上，另一端接地，这是一种常见的电路连接方式。微带线是一种特殊的传输线，其结构为一层金属导体覆盖在介质基板上，常用于微波电路中。
它使用一种叫做微带的小型电缆来传输信号。微带电缆由一个中心导体和两个外部导体组成，中心导体用于传输信号，而外部导体则用于屏蔽外部干扰。微带电缆的优点在于它可以传输高频信号，而且可以有效地抑制外部干扰。
对于微带线：其严格的场解是混合TE-TM波组成，分析很复杂。但一般实际中，由于电介质基片厚度很薄波长， 因此其场是 准TEM的，也就是说其场与静态场近似。
用hfss设计微带天线时增益为多少db才合格
1、的，其他角度正常为负，如果是全向的天线，增益也基本不高，0dB，或者负也是正常的。
2、按照工信部无线管理局的规定，无线局域网设备发射功率在天线增益不大于10dBi时，EIRP不得大于20dBm；天线增益大于等于10dBi时，EIRP不得大于27dBm。
3、天线增益db中db表示分贝，是一个用来衡量天线性能的重要参数，天线增益是指在输入功率相等的条件下，实际天线与理想天线在空间同一点处所产生的信号的功率密度之比。
4、DB和DBI都是功率增益的单位。严格的说应该是dBi和dBd，因为dB仅仅是一个倍数关系。DB表示一个相对值。当计算A的功率相比于B大或小多少个dB时，可按公式10 lg A/B计算。
微带线原理
1、优选地，所述第第二lcp层压合后，所述第第二lcp层依靠流动性填充满所述信号线横向两侧在厚度方向上的空间使所述信号线完全被液晶聚合物材料所包覆。
2、辐射原理分析微带天线中有一维的尺寸远远小于波长，因而天线剖面很低(天线薄)，有利于共形设计保证优良的空气动力特性。图1所示的长为L，宽为W2的矩形微带天线元可以看作一般的传输线连接两个辐射缝组成。
3、它是把上述接地板刻出窗口即缝隙，而在介质基片的另一面印刷出微带线对缝隙馈电。按结构特征把微带天线分为两大类，即微带贴片天线和微带缝隙天线；按形状分类，可分为矩形、圆形、环形微带天线等。
如何提高微带贴片天线的低仰角增益
增加天线尺寸：对数周期天线的低端增益与天线尺寸有关。通常情况下，增加天线的尺寸可以提高低端增益。尺寸的增加可以通过增加天线元素的长度或增加天线的直径来实现。
增益不高说明你的天线效率低，或者根本就是错的。可以把尺寸调小点试试，想提高增益组个阵就行。
最后，通过改变天线的设计参数，可以优化其在特定方向上的增益。例如，通过增加天线的尺寸或使用更高性能的材料，可以提高其增益。然而，这通常会带来一些权衡，如成本、重量、风阻等。
通过这种方法，可以将天线的带宽成提高至，在圆形贴片和三角形贴片中挖去槽孔也有同样的效果。改善天线阻抗带宽的最直接方法是在天线输入端引入匹配网络。
在远场中（far Field）中调试增益。在HFSS中怎么查看天线的增益设置如下：plot 对话框中：trace项 primary sweey更改为频率 fre ，选中下方增益项单位dB。然后在Families中，将phi角与theta角都设置为0生成结果即可。
微带线阻抗计算公式

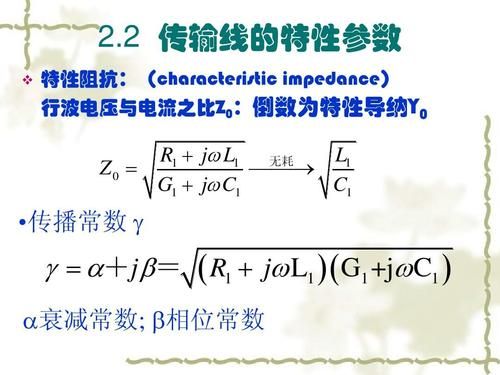

1、基本原理微带线上传播的电磁波可近似看成TEM波，于是它的特性阻抗就能用下面的公式计算：Z0=1Cv=%CL姨！！(1)式中C、L分别为微带线单位长度的电容和电感，v为波在微带线上的传播速度。
2、从公式(1)可以看出，影响特性阻抗的主要因素是：(1)介质常数εr；(2)介质厚度h；(3)导线宽度w；(4)导线厚度t等。因而可知，特性阻抗与基板材料(覆铜板材)关系是非常密切的，故选择基板材料在PCB设计中非常重要。
3、关于传输线阻抗：可以先简单看一下两种传输线结构的阻抗计算公式：1）微带线阻抗 2）带状线阻抗 关于传输线的阻抗，你只要理解它的原理及记住各个元素和阻抗的比例关系，然后能在工作中灵活运用就好了。
到此，以上就是小编对于微带传输线理论的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
