本篇目录：
- 1、简述单限电压比较器的工作原理
- 2、滞回比较器与单限比较器相比,他具有什么特点?
- 3、反相输入单限电压比较器如图所示,试画出他的传输特性;当输入电压uI=(4...
- 4、求滞回比较器和窗口比较器原理应用详细介绍
- 5、用lm393怎么组成迟滞比较器?
简述单限电压比较器的工作原理
电压比较器的工作原理是：将一个模拟量电压信号和一个参考固定电压进行比较。当两个电压的幅度相等时，运算放大器的输出电压会发生变化，从而产生高电平或低电平的输出信号。
电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。
当+输入端电压高于－输入端时，电压比较器输出为高电平，当+输入端电压低于－输入端时，电压比较器输出为低电平，可工作在线性工作区和非线性工作区。
滞回比较器与单限比较器相比,他具有什么特点?
1、迟滞比较器有滞回特性，具有抗干扰能。迟滞比较器是一个具有迟滞回环传输特性的比较器。又可理解为加正反馈的单限比较器。在反相输入单门限电压比较器的基础上引入正反馈网络，就组成了具有双门限值的反相输入迟滞比较器。
2、迟滞电压比较器具有滞回特性，可以有效地提高电路的抗干扰能力。滞回比较器在日常应用中非常广泛，所谓滞回，字面意思就是等待一段时间再回来，它是相较于普通单限比较器而言的。
3、同相比较器的特点：电路接法是参考点位接在反相端，输入信号接在同相端。当输入电压大于参考电压时，输出高电位。用于判断输入电压是否高于你所要限制的较高的电压。

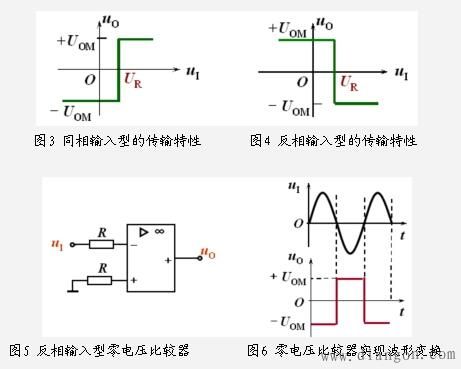

反相输入单限电压比较器如图所示,试画出他的传输特性;当输入电压uI=(4...
1、比较器的正负端输入电压记为U+，U-，则U-=ui。假设初始状态时，Ui大于U+，输出负电压，Uo=-Um U+=-Um*R1/RF Ui增大时，输出保持不变。
2、两个电压比较器的电压传输特性如图1-4所示。 图1-4 常用接法 如图(1-2)所示为ICL8038的引脚图，其中引脚8为频率调节(简称为调频)电压输入端，电路的振荡频率与调频电压成正比。
3、若Uo1=-Vee，则比较器翻转的上门限电位Uia+为 (3) 比较器的门限宽度： (4) 由以上公式可得比较器的电压传输特性，如图3所示。
4、输出为方波，并且上移5V，方波峰峰值14V，。
5、只有当uiui2同时为3V时输出是7V，其它输出为1V。
6、输入电压高于5V时二极管导通，U0波形与输入波形相同。其余时刻二极管截止，U0为5V。只有在输入电压高于5V时二极管才能够导通，U0波形与输入波形相同，其余时刻二极管截止，U0大于5V。

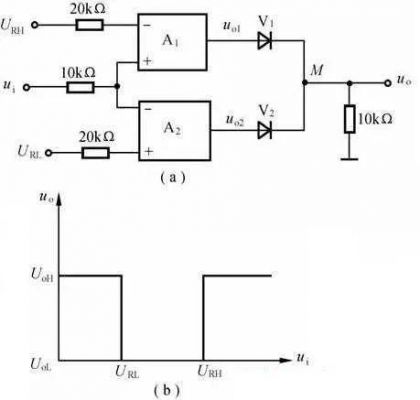

求滞回比较器和窗口比较器原理应用详细介绍
同相滞回比较器：当输入的比较电压相对于参考点电压的大小，如果大于参考点，则输出高电平，反之则输出低电平。反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。
以滞回比较器为例，电路如下：比较器的正负端输入电压记为U+，U-，则U-=ui。假设初始状态时，Ui大于U+，输出负电压，Uo=-Um U+=-Um*R1/RF Ui增大时，输出保持不变。
比较器的工作原理是两个输入端之间的电压在过零时输出状态将发生改变，由于输入端常常叠加有很小的波动电压，这些波动所产生的差模电压会导致比较器输出发生连续变化，为避免输出振荡，新型比较器通常具有几mV的滞回电压。
滞回比较器是从输出引一个电阻分压支路到同相输入端，而窗口比较器高电平信号的电位水平高于某规定值VH的情况，相当比较电路正饱和输出。电路方面。
滞后比较器原理及特性滞后比较器是一种线性电路，通常用于比较两个信号的大小。当输入信号的大小变化时，输出信号将从一个状态转换到另一个状态。这种状态变化的时间延迟称为滞后。
比较器的工作原理是，它通过比较两个输入端的电压来确定输出端的电平。
用lm393怎么组成迟滞比较器?
LM393用5V电源，输出接上拉电阻，加一个正反馈电阻到正输入端。
主要是R6太大了，驱动电流太小了。近期刚好在研究LM393，利用其输出低电平有效时灌电流有16mA，电源直接接12V的话完全可直接驱动12V的小功率720Ω继电器，可省掉三极管及R5驱动电路。
这个图，比较器的正向输入端为电压基准，这个基准在实际应用中一般是不变的。
用两个LM339组成5路电压比较器，具体实现可用电阻分压接到LM339中的各个运放负输入端，TL431作为5V电压基准，可能是实现起来比较精确也比较简单的方案了，就是浪费了一个LM339中的三个运放。
到此，以上就是小编对于单限比较器电压传输特性的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
