本篇目录：
- 1、光耦传输速率是怎么计算的
- 2、pc817光耦参数
- 3、光耦的用法光耦有什么特性
- 4、光耦PC817输入端的工作电流范围是多大?
- 5、817光耦详细参数
- 6、moc3063光耦的工作电压和电流是多少
光耦传输速率是怎么计算的
1、数据传输速率的计算公式如下：R=(1/T)*logzN(bps)。其中R为传输速率，单位为bps，T为发送每个bit所要的时间，单位是秒，N是传输的码数。如果网络结点传输5MB数据需要0.04s，则该网络的数据传输速率是1Gbps。
2、数据传输速率数据传输速率计算公式：R=(1/T)*logN (bps)。
3、Mbps。光耦最佳工作速度区域是2mA，最佳工作速度为10Mbps，可以根据不同电路设计选择。高速传输常透过计算机或控制器输出信号，因此发展出高速传输场合使用的高速光耦，更复杂的IC结构，不只有模拟，也能做数字信号的输出。
pc817光耦参数
PC817的基本参数：集-射极电压额定值Vceo为35V，Ic为50mA，Pc为150mW。实际工作中，集电极供电电压可在额定值以内选用，只要注意实际的Vceo*Ic≯Pc就行。
光耦PC817：光耦PC817的峰值正向电流（ICE max）为1A。光耦PC817B：光耦PC817B的峰值正向电流（ICE max）为5A。作用不同 光耦PC817：光耦PC817用于信号传输，减小电路干扰，简化电路设计。
PC817最大电流，一次侧50ma。二次侧50ma。
光耦的用法光耦有什么特性
输出特性 光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。
光电耦合器的特点：能够有效抑制接地回路的噪声，消除地干扰，使信号现场与主控制端在电气上完全隔离，避免了主控制系统受到意外损坏。
对输入、输出电信号起隔离作用，又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
光耦种类繁多，结构独特，优点突出，所以应用广泛，最为常见的就是它在电路领域扮演的角色了，比如下文提及的光耦开关就能够起到不错的调节效果，并且在许多领域都有着不可或缺的作用。
线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。常用的线性光耦是PC817A—C系列。开关电源中常用的光耦是线性光耦。
光耦PC817输入端的工作电流范围是多大?
比如，常见的PC817光耦在数据手册中给出了输入电流的推荐范围，在一般的应用场景中，输入电流可以在 5mA 至 20mA 左右。对于高速光耦或高隔离电压的光耦，输入电流可能会有所不同。
PC817最大电流，一次侧50ma。二次侧50ma。
集电极电流：50mA。集电极功耗：150mW。总功耗：200mW。主要特点。电流传输比 (CTR： MIN. 50% at IF=5mA ，VCE=5V)。高隔离电压：5000V有效值。
一般电流控制在5~20mA，最大50mA。用5V电源驱动，可以串联电阻R=5/0.01=500R，所以你可以选择电阻200R~1K，建议取值330~510R.在驱动电压恒定的情况下，串联电阻越大，电流越小。
“潮光光耦网”专注品牌高端光电耦合器。\x0d\x0a第一类型的光电耦合器，输入端工作压降约为2V，输入最大电流50mA，典型应用值为10mA；输出最大电流1A左右，因而可直接驱动小型继电器，输出饱合压降小于0.4V。
817光耦详细参数
1、光耦的技术参数主要包括LED正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和电压VCE(sat)。
2、它的具体参数如下：正向电流IF(mA)50 mA 峰值电流IFM(A)1 A 反向电压VR(V)6 V 功耗P(mW)70 mW 集电极发射电压VECO(V)35 V 发射机电极电压VECO(V)6 V 集电极电流IC(mA)50 mA 集电极功耗PC(mW)150 mW。
3、光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat）。
4、光耦817B导通电流最小是130mA，最大是260mA，正向压降为6V，最大耐压为35V。光耦合器亦称光电隔离器或光电耦合器，简称光耦。
5、光耦816和817的差别：输出部分的耐压不一样：PC817输出部分的耐压Vce0为35V，PC816输出部分的耐压Vce0为70V。其他的两者之间几乎没有差别。光电耦合器在多种电子设备中的应用非常广泛。
moc3063光耦的工作电压和电流是多少
1、光电晶体管集电极电流与VCE有关，即集电极和发射极之间的电压。可控硅型光耦还有一种光耦是可控硅型光耦。
2、光耦 导通压降约在1~5V左右。R3的作用是为了抗干扰。首先，通常光耦的输入电流范围在2~20mA，一般大多数情况下用在5mA以下。
3、，驱动电流一般在2~20mA 2，对普通光耦来说，一般不提输入电阻。
4、光耦最低工作电压驱动电流在2到20毫安。光耦的输入端实际上就是一个发光二极管，当给此二极管加上正向3伏到24伏的直流电压后，输出端的导通电阻就会从无穷大变到只有几十欧姆。

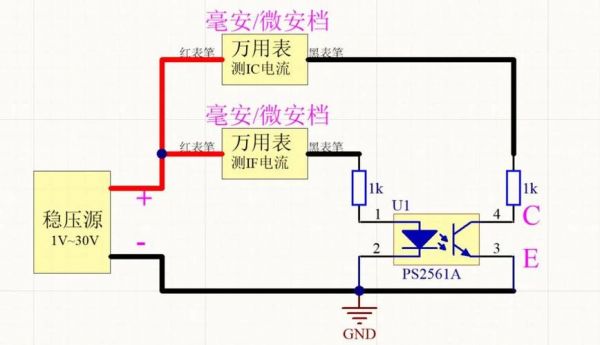

到此，以上就是小编对于光耦电流传输比怎么测的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
