滞回比较器电压传输（滞回比较器参考电压）-共工科技

本篇目录：

1、同相滞回比较器：当输入的比较电压相对于参考点电压的大小，如果大于参考点，则输出高电平，反之则输出低电平。反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。

2、以滞回比较器为例，电路如下：比较器的正负端输入电压记为U+，U-，则U-=ui。假设初始状态时，Ui大于U+，输出负电压，Uo=-Um U+=-Um*R1/RF Ui增大时，输出保持不变。

3、比较器的工作原理是两个输入端之间的电压在过零时输出状态将发生改变，由于输入端常常叠加有很小的波动电压，这些波动所产生的差模电压会导致比较器输出发生连续变化，为避免输出振荡，新型比较器通常具有几mV的滞回电压。

4、滞回比较器是从输出引一个电阻分压支路到同相输入端，而窗口比较器高电平信号的电位水平高于某规定值VH的情况，相当比较电路正饱和输出。电路方面。

1、滞回比较器又称迟滞比较器：有两个门限电压。输入单方向变化时，输出只跳变一次。输入由大变小时，对应小的门限电压；输入由小变大时，对应大的门限电压。在两个门限电压之间，输出保持原来的输出。

2、滞回比较器及其电压传输特性单限电压比较器电路简单，灵敏度高，但抗干扰能力差。当输入电压信号接近阀值电压时，很容易因微小的干扰信号而发生输出电压的误调变。

3、同相滞回比较器：当输入的比较电压相对于参考点电压的大小，如果大于参考点，则输出高电平，反之则输出低电平。反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。

3、LM311是一款单片滞回比较器，它可以比较两个电压信号的大小。如果第一个电压信号大于第二个电压信号，比较器输出高电平。反之，如果第一个电压信号小于第二个电压信号，比较器输出低电平。

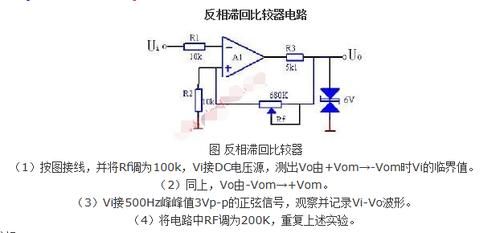

1、在反相输入单门限电压比较器的基础上引入正反馈网络，就组成了具有双门限值的反相输入迟滞比较器。由于反馈的作用这种比较器的门限电压是随输出电压的变化而变化的。它的灵敏度低一些，但抗干扰能力却大大提高。

2、回差越大，抗干扰能力越强。滞回电压比较器的抗噪性能与滞回电压的关系是回差越大，抗干扰能力越强，特点是当输入信号ui逐渐增大或逐渐减小时，有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。

3、提高比较器抗干扰能力。迟滞比较器有两个门限值是可以避免由于电路寄生耦合而产生的自激振荡，并提高比较器抗干扰能力。

4、滞回比较器及其电压传输特性单限电压比较器电路简单，灵敏度高，但抗干扰能力差。当输入电压信号接近阀值电压时，很容易因微小的干扰信号而发生输出电压的误调变。

5、可以采用滞回（施密特）比较器来解决这一问题，提高抗干扰能力。

6、可以这么理解，回差电压越大，反应越迟钝，也就是抗干扰能力越强。

到此，以上就是小编对于滞回比较器参考电压的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
