什么是电压传输特性曲线（电路的电压传输特性曲线怎么画）-共工科技

本篇目录：

1、使用示波器测定施密特触发器的电压传输特性曲线的方法是双踪显示，具体步骤如下：将两路信号在示波器上调到一起，其中一路显示输入信号，另一路显示输出信号。调整示波器，尽量把波形展开一些，以更清楚地观察波形。

2、选择.ac分析，输出添加一个表达式，表达式为输出变量除输入变量。适当修改纵轴和横轴格式。分析就可以弹出曲线窗口了。放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi（Vo≤6v）一个电压比较（鉴定）电路。

3、V+=0V（串联电阻R1=R2=10千欧）；Vi-3V时，V+0V；Vi-3V时，V+0V。因此，门限电压VT为-3V。整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。

4、使用示波器双踪显示。用示波器测定施密特触发器的电压传输特性曲线的方法是使用示波器双踪显示，一路显示输入，一路显示输出。把两路信号在示波器上调到一起，输出发生跳变的瞬间读取输入信号的幅值，就可达到上下阈值电压。

器件、电路、设备的输出电压与输入参数的关系曲线。如稳压电源的输出电压与输入电压、负载电阻等参数有关，通过实验或者计算，可以得出输出电压曲线。

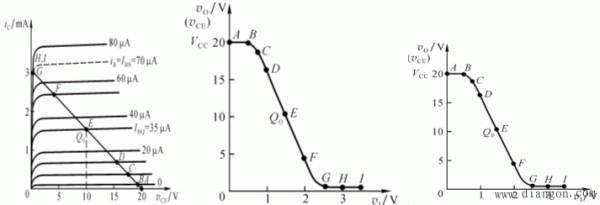

其特点是能直观，全面地反映晶体管的电气性能的外部特性。输出特性曲线表示集电极一发射极电压对集电极电流的影响，其斜率代表晶体管输出电阻rce。

电压输出特性曲线就是输出电压在不同的负载下的输出特征，即输出电压和输出电流的对应关系。

呵呵就是以电压作为变量（坐标上是横轴），其他参数作为因变量（坐标上是纵轴），画出的曲线。

伏安特性曲线图常用纵坐标表示电流I、横坐标表示电压U，以此画出的I-U图像叫做导体的伏安特性曲线图。伏安特性曲线是针对导体的，也就是耗电元件，图像常被用来研究导体电阻的变化规律，是物理学常用的图像法之一。

外特性曲线是电源端电压和负载电流的关系曲线，u/V---纵轴电压u的单位为V（伏特），横轴表示电流I的单位为A（安培）。

1、其特点是能直观，全面地反映晶体管的电气性能的外部特性。输出特性曲线表示集电极一发射极电压对集电极电流的影响，其斜率代表晶体管输出电阻rce。

2、高电平，指的是与低电平相对的高电压，是电工程上的一种说法。低电平（Vil）指的是保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时，则认为输入电平为低电平。

3、器件、电路、设备的输出电压与输入参数的关系曲线。如稳压电源的输出电压与输入电压、负载电阻等参数有关，通过实验或者计算，可以得出输出电压曲线。

4、电压输出特性曲线就是输出电压在不同的负载下的输出特征，即输出电压和输出电流的对应关系。

5、您已经做出了电压传输特性曲线，其曲线的高输出部分的电平（接近于电源的正极电位）、低输出部分的电平（接近于地电平）分别为输出高电平、低电平。前者发生在与非门的输入电平很小时，后者在各输入电平都接近于电源正电位时。

到此，以上就是小编对于电路的电压传输特性曲线怎么画的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
