本篇目录：
什么是波特图?
波特图是线性非时变系统的传递函数对频率的半对数坐标图，其横轴频率以对数尺度（log scale）表示，利用波特图可以看出系统的频率响应。又称幅频响应和相频响应曲线图。
来说，分别由对数幅频特性和相频特性组成的对数频率特性图，称为bode图。或环节的频率特性的表示方法很多，本质都是一样的，只是表示的行驶不同而已，最常用的就是幅相频率特性，对数频率特性和对数幅相频率特性。
波特图是线性非时变系统的传递函数对频率的半对数坐标图，利用波特图可以看出系统的频率响应。又称幅频响应和相频响应曲线图。波特图是由贝尔实验室的荷兰裔科学家亨德里克·韦德·波特在1930年发明。
伯德图（Bode plot）是用于描述线性系统频率响应的一种图形表示方法。在伯德图中，低频段与坐标轴的交点处的频率被称为截止频率，表示系统的临界点。
...建模后怎么得到波特图,能不能得到传递函数???
1、这肯定是可以实现的，你可以找找波特图的模块，看看有没有，放在输出，出个图。传递函数我猜想，从输入是看不出来的吧。要从你产生输出的那块找。可能是Z函数，或是微分积分算法，想办法变成传递函数。推荐个代码网站。
2、可以通过开环传递函数的根轨迹、开环传递函数的奈奎斯特曲线和闭环传递函数的零极点分布图进行稳定性判定。
3、波特图是线性非时变系统的传递函数对频率的半对数坐标图，其横轴频率以对数尺度（log scale）表示，利用波特图可以看出系统的频率响应。

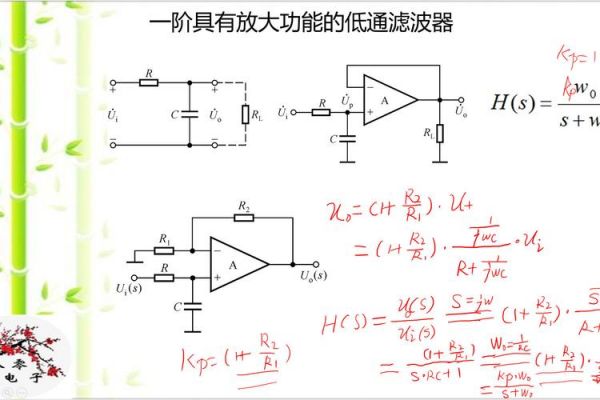

4、在画波特图的时候，需要我们找到传递函数，其中低通滤波器，他的传递函数如下图。请点击输入图片描述 那么幅度和频率的关系是什么？我们要先算出幅度的大小和频率的关系，可以看看下图。
5、波特图：是线性非时变系统的传递函数对频率的半对数坐标图，其横轴频率以对数尺度(log scale)表示，利用波特图可以看出系统的频率响应。

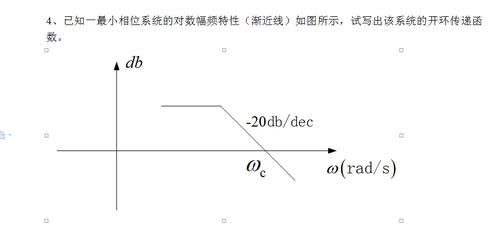

单位负反馈系统,怎样由闭环波特图求开环波特图和开环传递函数;
1、在闭环系统中“人为”地断开系统的主反馈通路，将前向通道传递函数与反馈通路传递函数相乘，即得系统的开环传递函数：Gk(s)=G(s)·H(s) 。

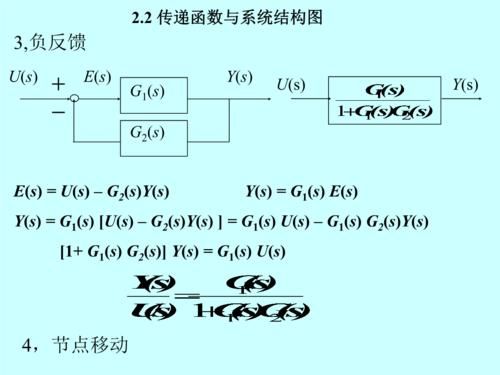

2、单位负反馈首先是负反馈，然后反馈通道比列为1。设开环传递函数为G(S)，则闭环传递函数Φ（s）=G/(1+G)在负反馈闭环系统中： 假设系统单输入R（s)；单输出C(s)，前向通道传递函数G（s)，反馈为负反馈H(s)。
3、开环传递函数的是G(s)H(s)的式子，其中在单位负反馈中的H(s)=1，因此它的传递函数就是G(s)，即前向通道中的传递函数。 因此可以利用关系式进行转换，由于H(s)=1，故由关系式可以求出闭环的传递函数。
什么是伯德图?
1、伯德图（Bode plot）是用于描述线性系统频率响应的一种图形表示方法。在伯德图中，低频段与坐标轴的交点处的频率被称为截止频率，表示系统的临界点。
2、另一幅是相频图或相角图（phase-angle plot)，它的纵坐标为f(ω），单位为度（°)。两幅图的纵坐标都按线性分度，横坐标按lgω分度，单位为弧度／秒（rad/s)。由此构成的坐标系称为半对数坐标系。
3、来说，分别由对数幅频特性和相频特性组成的对数频率特性图，称为bode图。或环节的频率特性的表示方法很多，本质都是一样的，只是表示的行驶不同而已，最常用的就是幅相频率特性，对数频率特性和对数幅相频率特性。
4、伯德图是系统频率响应的一种图示方法。伯德图由幅值图和相角图组成，两者都按频率的对数分度绘制，故伯德图常也称为对数坐标图。
5、波德图（Bode）是振动的幅值（尤指工频分量或二阶分量）和相位随转速而变化的图。与频响函数的幅、相频特性曲线类似。从波德图上可以清楚的看出转子过临界转速的振动状况。
6、伯德图绘制 读法 Bode图是经过处理的幅频特性图，普通的幅频率特性图，横坐标是频率，纵坐标是幅值的放大倍数，表明了一个电路网络对不同频率信号的放大能力。
到此，以上就是小编对于传输函数和传递函数的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
