本篇目录：
比较器的电压传输过程中具有回差特性
1、滞回比较器及其电压传输特性 单限电压比较器电路简单，灵敏度高，但抗干扰能力差。当输入电压信号接近阀值电压时，很容易因微小的干扰信号而发生输出电压的误调变。
2、根据查询相关公开信息显示，单门限比较器、滞回比较器和方波发生器是常见的集成运放的非线性应用，滞回比较器的电压传输过程中具有回差特性。所谓非线性应用是指由运放组成的电路处于非线性状态，输出与输入的关系是非线性函数。
3、回差越大，抗干扰能力越强。滞回电压比较器的抗噪性能与滞回电压的关系是回差越大，抗干扰能力越强，特点是当输入信号ui逐渐增大或逐渐减小时，有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。
4、不是的。施密特比较器的本质是一个正反馈的同相比例运算放大器。通过上图可知，输入信号要想让输出翻转，有一定的迟滞效果。
模拟电路,这一题这传输特性曲线怎么画?
1、整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。
2、选择.ac分析，输出添加一个表达式，表达式为输出变量除输入变量。适当修改纵轴和横轴格式。分析就可以弹出曲线窗口了。放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi（Vo≤6v）一个电压比较（鉴定）电路。
3、根据虚断，I2=I3。即：（uo-ui）/R3=ui/R2，（uo-ui）/20=ui/10。因此：uo=3ui。（1）（2）见上图。
4、第四步是执行测试并记录数据，这通常涉及手动或计算机辅助控制设备来记录不同的测量，并在给定范围内扫描不同的依赖变量。最后一步是数据分析，包括将结果图表化以获得外特性曲线。
5、在研究放大电路的频率响应时，输入信号的频率范围常设在几赫至上百兆赫，而放大电路的放大倍数可从几倍到上百万倍；为了在同一坐标系中表示出如此宽的变化范围，画频率特性曲线常用对数坐标，称波特图。
电压比较器的工作原理是什么?
1、电压比较器的工作原理非常简单：就是正相输入端的电位高于反相输入端，输出高电平；反相输入端的电位高于正相输入端，输出低电平。
2、电压比较器的工作原理基于输入信号与参考电压之间的比较。电压比较器通常有两个输入端，一个是待比较的信号输入端（VIN），另一个是参考电压输入端（VREF）。
3、电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。
4、当+输入端电压高于－输入端时，电压比较器输出为高电平，当+输入端电压低于－输入端时，电压比较器输出为低电平，可工作在线性工作区和非线性工作区。

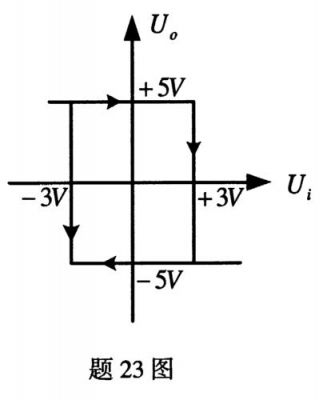

迟滞比较器传输特性曲线怎么画
1、首先在迟滞电压比较器输入波形中画两条平行于横轴的直线，ui＝U+和ui＝－U。其次uiU+，uo＝－Uom，输入由大变小时，门限电压为U－。最后ui小到U－时，输出跳变成Uom，即可完成描画。
2、整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。
3、供参考：当输出为高电平（稳压管钳位在4V)时，运放同相端为2V。
迟滞比较器运放怎么选择
低频时可以考虑的方式有低通、带通或全通，同时还可选择一阶或多阶。在考虑此设计后，一阶滤波器在此设计中是较好的，且低通 滤波器是相对比较简单的，所以设计选择低通滤波器。简单低通滤波器通常可由电容与电阻组成。
先用一片倍压模块倍压为运放供电。可选取ICL7660或MAX1044。运放1产生50Hz正弦波作为基准信号。运放2作为反相器。运放3和运放4作为迟滞比较器。其实运放3和开关管1构成的是比例开关电源。运放4和开关管2也同样。
分析计算过程，回差的要求和供电Vcc是已知条件，那么选定一个Uref，通过计算可以得到R1，R2，R3，R4的值，选择合理的R5即可以得到需要的上限和下限电压。下限电压=上限电压-ΔU。
单限电压比较器：运放是通过反馈回路和输入回路的确定“运算参数”，比如放大倍数，反馈量可以是输出的电流或电压的部分或全部。

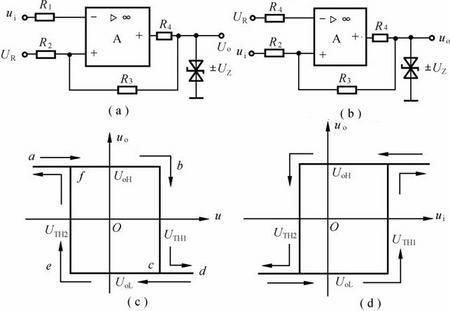

同相滞回比较器：当输入的比较电压相对于参考点电压的大小，如果大于参考点，则输出高电平，反之则输出低电平。反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。
LM393接电源，输出接上拉电阻，加一个正反馈电阻到正输入端。用im393组成迟滞比较器 迟滞比较器是一个具有迟滞回环传输特性的比较器。
到此，以上就是小编对于比较器的电压传输特性有那几个要素?如何求解它们?的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
