肖特基整流管百度百科没有,这是个什么东西,什么工作原理,什么作用?_百...
1、肖特基二极管基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。
2、肖特基整流管的结构原理与PN结整流管有很大的区别，通常将PN结整流管称作结整流管，而把金属/半导管整流管叫作肖特基整流管。
3、肖特基二极管的主要作用在高频，低压，大电流整流二极管，续流二极管，保护二极管，还可用作微波通信等电路中的整流二极管和小信号检测器二极管。在通信电源，变频器等中更为常见。
4、SS34这个肖特基二极管的作用有两个：一是起开关电路输出续流作用，保持输出电流的连续性；二是起反向隔离作用，防止输出端的12V电压反向影响输入端。
5、肖特基二极管的作用及其接法，肖特基二极管肖特基(Schottky)二极管，又称肖特基势垒二极管(简称 SBD)，它属一种低功耗、超高速半导体器件。
6、肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode，缩写成SBD）的简称。
肖特基二极管与普通二极管有什么区别?
肖特基二极管的反向恢复时间比普通二极管短，所以工作频率更高。肖特基二极管的反向耐压比普通二极管低，一般低于200V。肖特基二极管的正向压降比普通二极管低，因此功耗低。肖特基二极管通过的电流比普通二极管强。
肖特基二极管与普通二极管区别如下：正向压降数值不同：直接用数字万用表测（小电流）普通二极管在0.5V以上，肖特基二极管在0.3V以下，大电流时普通二极管在0.8V左右，肖特基二极管在0.5V以下；SR350 就是表示3A50V。
肖特基二极管与普通二极管的区别：内阻不同，压降不同。内阻不同：肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。
肖特基二极管是利用金属-半导体接面作为肖特基势垒，以产生整流的效果，和普通二极管中由半导体-半导体接面产生的P-N接面不同。肖特基势垒的特性使得肖特基二极管的导通电压降较低，而且可以提高切换的速度。
只有金属才能产生肖特基结吗
稳定的高质量p型肖特基结是可以实现的。n型肖特基结最大的问题是采用贵金属（Au，Pt等），而p型肖特基结采用低功函数的金属（Al，Ti等），这是一个显著优势。以上。
肖特基接触是指金属和半导体材料相接触的时候，在界面处半导体的能带弯曲，形成肖特基势垒。势垒的存在才导致了大的界面电阻。与之对应的是欧姆接触，界面处势垒非常小或者是没有接触势垒。
其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间特别地短。因此，能制作开关二极和低压大电流整流二极管。肖特基二极管(Schottky Barrier Diode)它是具有肖特基特性的“金属半导体结”的二极管。
肖特基结的基本原理
肖特基二极管基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。
肖特基二极管是利用金属半导体接触面上形成的势垒具有整流特性而制成的金属-半导体器件。作为低压，高频整流器或者整流桥，极性保护二极管，适用于紧凑型，小型的系统。

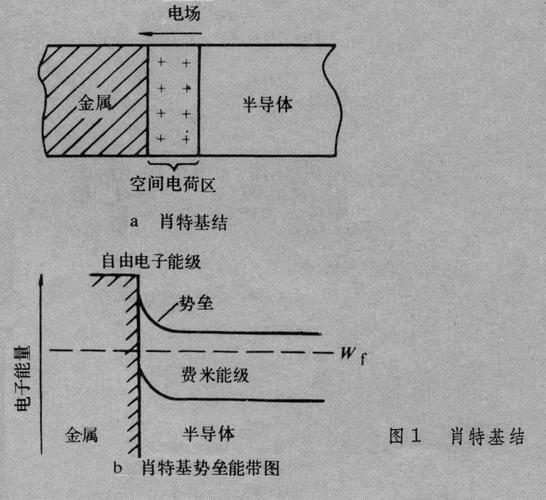

当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。
肖特基二(Schottky)极管是以其发明人肖特基博士(Schottky)命名的，SBD是肖特基势垒二极管(SchottkyBarrierDiode，缩写成SBD)的简称。
肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode，缩写成SBD）的简称。
一般是将肖特基二极管接在三极管的 B---C 极之间 用以改善三极管的一些高频性能。
肖特基结为什么具有整流效应
1、因此肖特基结具有单向导电的整流特性。与PN结相比，肖特基结电流输运的显著特点是多数载流子起主要作用，因此电荷储存效应小，反向恢复时间很短。
2、肖特基势垒是指具有整流特性的金属-半导体接触，就如同二极管具有整流特性。是金属-半导体边界上形成的具有整流作用的区域。肖特基结是一种简单的金属与半导体的交界面，它与PN结相似，具有非线性阻抗特性（整流特性）。
3、这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。其工作频率可达100GHz。
4、就是冰包内部的制冷铝，电流由P型元件流向N型元件的接头释放热量，成为热端。所以肖特基二极管就会有一面冷一面热，肖特基二极管制冷片它要制冷，就必须要将热排走，否则就会低消制冷的效果。
到此，以上就是小编对于肖特基技术的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
