本篇目录：
- 1、...距离的100m左右的数据传输用什么总线,SPI传输距离只有几米吗,485口...
- 2、各种总线传输速率总结
- 3、单片机的几种传输方式的总结
- 4、IIC和SPI有什么区别???
- 5、IIC和SPI有什么区别?
- 6、SPI与RS232的区别是什么
...距离的100m左右的数据传输用什么总线,SPI传输距离只有几米吗,485口...
，速度与距离：CAN与RS485以1Mbit/S的高速率传输的距离都不超过100M，可谓高速上的距离差不多。但是在低速时CAN以5Kbit/S时，距离可达10KM，而485再低的速率也只能到1219米左右（都无中继）。
RS485总线是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。rs-485总线网络拓扑一般采用终端匹配的总线型结构。
PCI总线主板插槽的体积比原ISA总线插槽还小，其功能比VESA、ISA有极大的改善，支持突发读写操作，最大传输速率可达132MB/s，可同时支持多组外围设备。
XAUI/XLAUI是四通道串行总线，采用的差分信号，CML逻辑传输，并且进行了扰码，大大增强了信号的抗扰性能，使得信号的有效传输距离增加到50cm。
IIC由1根串行数据线（SDA）+1根串行时钟线（SCL）构成，实现了双工的同步数据传输（双向传输）。
各种总线传输速率总结
1、CAN总线的通讯距离和波特率成反比。在位速率为5千比特位每秒的时候达到最大的传输距离10公里。其中一般的工程中比较常用的为500K每秒的通讯速率。
2、RS-485数据最高传输速率为10Mb 。RS-485的电气特性：逻辑“1”以两线间电压差是+（2—6）V表示；逻辑“0”以两线间的电压差是-（2—6）V表示。
3、特定的传输协议下，传输速率与传输距离均成负相关。计算机内部总线最快的是英特尔的PCI-Experess，最高速率可达10Gb/s以上。
4、对于64位、800MHz的前端总线，数据传输率就等于64bit×800MHz÷8(Byte)=4GB/s；32位、33MHzPCI总线数据传输率是133MB/s。在计算机系统中，总线带宽承担的是所有数据传输的职责，而各个子系统间都必须藉由总线才能通讯。
5、，11四种离散值，则该码元就能携带两位二进制信息。以此类推，若一个码元可取N种离散值，则该码元能携带logN位二进制信息。当N=2时，数据传输速率的公式就可简化为：R=1/T，表示数据传输速率等于码元脉冲的重复频率。
6、总线的带宽 （总线数据传输速率）总线的带宽指的是单位时间内总线上传送的数据量，即每钞钟传送MB的最大稳态数据传输率。
单片机的几种传输方式的总结
IIC总线是一种两线式串行总线，支持多主控，其中任何能够进行发送和接收的设备都可以成为主总线，一个主控能够控制信号的传输和时钟频率，当然在任何时间点上只能有一个主控。
方式0是同步移位寄存器方式，帧格式8位，波特率固定为fosc/12。方式1是8位异步通信方式，帧格式10位，波特率可变：T溢出率/n(n= ：32或16)。
串行通信是指数据一位一位地按顺序传送的通信方式，其突出优点是只需一根传输线，可大大降低硬件成本，适合远距离通信。其缺点是传输速度较低。
单片机的通信方式有UART，SPI，I2C等。也可并行通讯，也可以自定义协议完全取决应用场合。
IIC和SPI有什么区别???

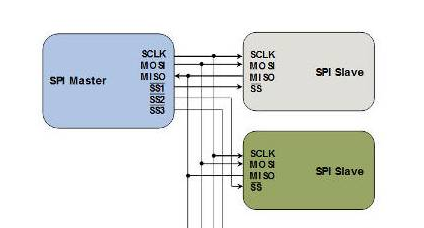

1、IIC(INTER IC BUS)第二，区别在电气信号线上：SPI总线由三条信号线组成：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)。SPI总线可以实现多个SPI设备互相连接。
2、硬件结构不同：IIC：IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。
3、IIC总线速度为从0Hz到4MHz。它没有SPI 那样快，但对于系统管理器件如温度传感器来说则非常理想。IIC 存在系统开销，这些开销包括起始位/停止位、确认位和从地址位，但它因此拥有流控机制。
4、spi通信是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线。I2C总线是一种简单、双向二线制同步串行总线，它只需要两根线即可在连接于总线上的器件之间传送信息。
IIC和SPI有什么区别?
硬件结构不同：IIC：IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。
IIC(INTER IC BUS)第二，区别在电气信号线上：SPI总线由三条信号线组成：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)。SPI总线可以实现多个SPI设备互相连接。

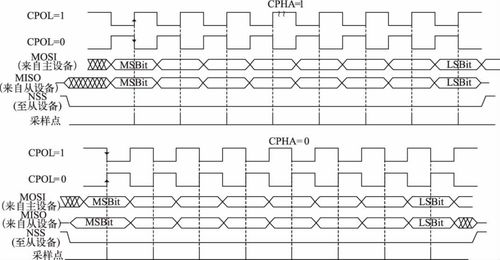

图 2 显示了典型的 SPI 读/写周期。在地址或命令字节后面跟有一个读/写位。数据通过 MOSI 信号写入从器件，通过 MISO 信号自从器件中读出。 IIC总线 IIC 是一种二线制串行总线接口，工作在主/从模式。
使用线的根数不同 串口通信可以在使用一根线发送数据的同时用另一根线接收数据。spi通信是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线。
SPI与RS232的区别是什么
SPI是一种总线协议，RS232也是一种总线协议，在硬件上实现之后就可以用于两个机器之间的通信了。SPI口的标准是4条线，各有各的定义，RS232一般是九针串口，但常用的是三条，收发和地线。
不行，SPI是同步串口，232是异步串口。SPI接收数据需要有一个稳定的时钟信号，232信号中没有。SPI数据格式是高位在前，地位在后，232是地位在前，高位在后。需要额外转换。
TTL电平是3V的，而RS232是负逻辑电平，它定义+5~+12V为低电平，而-12~-5V为高电平，MDS27MDS SDEL805等是RS232接口，EL806有TTL接口。串行接口按电气标准及协议来分包括RS-232-C、RS-42RS485等。
到此，以上就是小编对于spi总线数据的传输格式是的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
