本篇目录：
- 1、传输门和锁存器的区别
- 2、数值比较电路原理是什么
- 3、这个传输门的逻辑表达式
- 4、门电路工作原理?
传输门和锁存器的区别
1、传输门控：由控制信号选择输入信号通往下一级的路径。CMOS传输门导通时是低阻态，截止时是高阻态，既可以传输数字信号，也可以传输模拟信号。逻辑门控：控制信号与输入信号直接进行逻辑运算，运算结果送往下一级电路。
2、就是个正反转的控制啊，用转换开关实行正反转的控制。只不过加了个实现继电器K自锁的功能，断路器QS得电后K就自锁闭合。
3、锁存器不同于触发器，它不在锁存数据时，输出端的信号随输入信号变化，就像信号通过一个缓冲器一样；一旦锁存信号起锁存作用，则数据被锁住，输入信号不起作用。锁存器也称为透明锁存器，指的是不锁存时输出对于输入是透明的。
4、锁存器把信号暂存以维持某种电平状态，只有在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号。通常只有0和1两个值。
5、区别： 锁存器可以在无时钟的情况下存储数据，而触发器需要时钟信号来控制数据的存储和传输。 锁存器的输出可以被随时读取，无需时钟信号控制；而触发器的输出在时钟信号的上升沿或下降沿时根据数据输入进行更新。
数值比较电路原理是什么
1、它的工作原理是，它接收两个输入数据字节，然后将它们的每一位进行比较，如果两个字节的每一位都相同，则输出一个“相等”信号，否则输出一个“不等”信号。
2、数字电路完成两个数的比较的基本逻辑是通过减法运算以及比较运算实现。在数字电路中，减法运算可以使用一种称为减法器的电气设备完成。
3、位比较器（8-bitcomparator）是一种数字电路，它可以比较两个八位二进制数的大小。它通常由两个八位数据输入端（A和B）和三个输出端（等于，大于和小于）组成。当输入端A的值等于输入端B的值时，等于输出端会被激活。
4、比较器的工作原理基于比较器输入之间的电压差。当输入电压之间存在差异时，比较器会产生输出，否则它不会产生输出。比较器的输出通常是一个二进制信号，表示输入之间的关系。
5、电路利用了1位数值比较器的输出作为中间结果。它所依据的原理是，如果两位数A1A0和B1B0的高位不相等，则高位比较结果就是两数比较结果，与低位无关。
6、运放比较器电路及原理运放比较器是一种电路，它可以比较两个输入信号的大小，并将结果输出为一个高低电平信号。它的原理是，当输入信号A大于输入信号B时，输出信号为高电平；当输入信号A小于输入信号B时，输出信号为低电平。
这个传输门的逻辑表达式

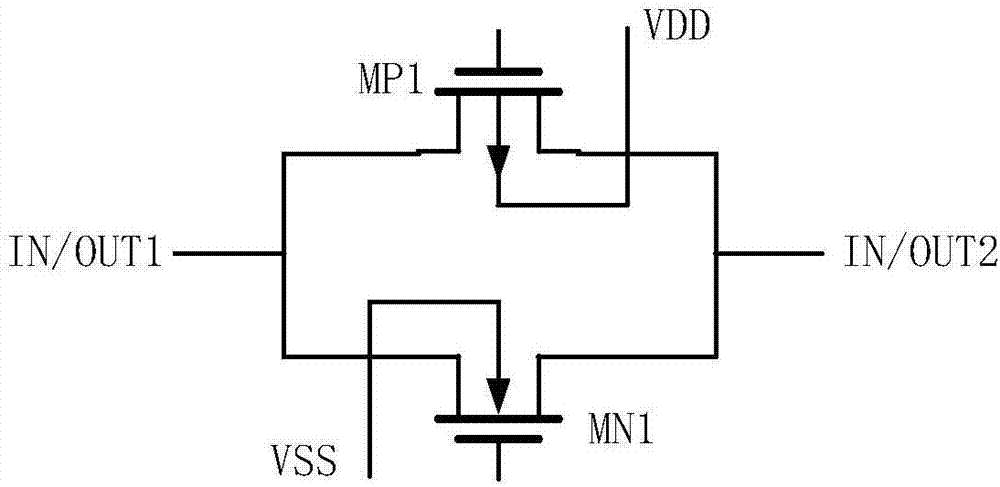

这是CMOS传输出门的优点。 在正常工作时，模拟开关的导通电阻值约为数百欧，当它与输入阻抗为兆欧级的运放串接时，可以忽略不计。 CMOS传输门除了作为传输模拟信号的开关之外，也可作为各种逻辑电路的基本单元电路。
TG传输门左端为输入，右端为输出，上端、下端为控制端，当A反为0，A为1时TG门开通，此时右端输出out=左端输入in。

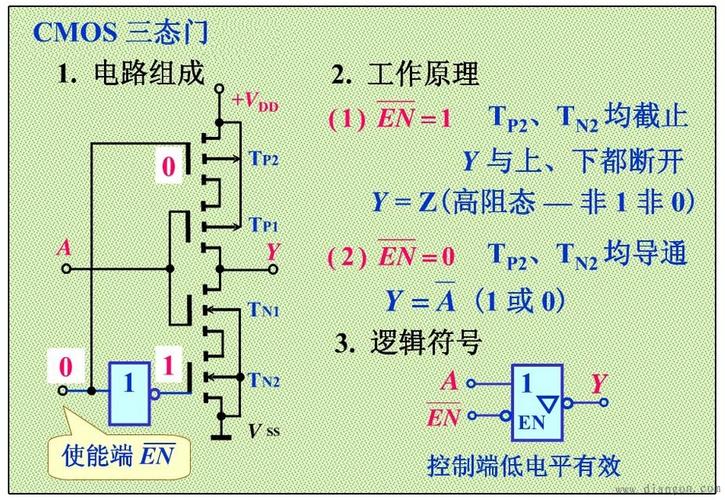

这个三态门的逻辑函数表达式是F2 = (！(A & ！B)) | C；计算机中的记忆元件由触发器组成，而触发器只有两个状态。
异或门：输入相同为0，相异为1，(全0或全1才出0)。F=AθB= A .B+A： B。作用是判断输入端是否-致！逻辑表达式如下，同或门：全0或全1才出1。F=AOB=A：B+ A，B。
异或门逻辑表达式是F=A⊕B=A·B+A·B（⊕为“异或”运算符）。“异或逻辑”关系是指：当两个逻辑自变量取值相异时，函数为1；反之，当自变量取值相同时，函数为0。
门电路工作原理?
1、与非门：这种门电路在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。工作原理基于优先原则：谁的电压降大，谁优先导通。例如，当输入都为高电平时，输出才为低电平；否则，输出为高电平。
2、即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
3、晶体管门电路的基本工作原理是通过控制门电压来控制电流流动。在NPN晶体管门电路中，当门电压升高时，发射极基极电压会减小，从而使发射极基极电流增加，进而增加发射极源极电流。
4、与门，非门，或门的工作原理：用“1”表示高电势、“0”表示低电势，可得图10－13乙与门电路的真值表。图丙是与门的图形符号，丁是曾用过的与门图形符号。可以用中学知识解释清楚。
5、常规门电路，输出依输入出0或1。OC门电路，原理为：集电极开路，使用时要外接上拉电阻，可用于线与。三态门电路，原理为：设有选中控制端端，没被选中的话输出高阻态，相当于未接入线路，用于总线数据传送。
6、逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。也可以将门电路的所有器件及连接导线制作在同一块半导体基片上，构成集成逻辑门电路 用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。
到此，以上就是小编对于传输门的逻辑表达式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
