本篇目录：
- 1、htl和ttl的区别是什么?
- 2、5V的TTL信号在双绞线中能传多远
- 3、51单片机双机通信最远距离能有多远
- 4、请问两片单片机之间UART传输距离是多少,2到3米可以传吗
- 5、TTL高低电平的远距离传输
- 6、如何将TTL电平信号长距离传输
htl和ttl的区别是什么?
1、HTL信号和TTL信号是两种不同的二进制信号编码方式，它们之间的主要区别在于信号的电平和传输距离。HTL信号是一种高电平信号，也称为推拉式或推挽式输出。它的输出信号包括A、B两路脉冲，相位差为90度。
2、HTL/PNP 是 HvTTL 0-10/12V 脉冲输出信号。NPN/TTL 是 TTL 0-5V 集电极开路信号，电流方向与PNP相反。HTL差分 差分信号一般在正负2-5V 低压差分信号 在正负250mv-450mv。
3、“TTL”的全称为“Transistor-Transistor Logic”，意思是晶体管晶体管逻辑电路。TTL是电流控制的器件，常用于电路中，速度快但是功耗大。
4、TTL是门电路输出输入电压为TTL电平，TTL输出高电平4V，输出低电平0.4V。在室温下，一般输出高电平是5V，输出低电平是0.2V。
5、ttl通常是Time to Live的缩写，是网络领域的术语之一。
5V的TTL信号在双绞线中能传多远
1、低频信号的传输遵循欧姆定律，只考虑压降即可，你可以找一卷网线，测下每百米或千米的直流阻值，然后就可以计算压降了。
2、HTL：对于HTL的带有对称负信号输出的编码器，信号传输距离可达311米。TTL：对于TIL的带有对称负信号输出的编码器，信号传输距离可达160米。区别不一样的电压。HTL：国值电压比较高。
3、资料上一般写15米，降低波特率可以更远些，但是普通 TTL 芯片不适合米级距离的信号传输，需要用接口器件传输信号。同时，信号质量与传输速率有关。
4、双绞线对信号也存在着较大的衰减，所以传输距离远时，信号的频率不能太高，而高速信号比如以太网则只能限制在100m以内。
51单片机双机通信最远距离能有多远
单片机双机通讯，如果双机距离超过了1米，就要采用RS232接口，这是常用的串口通信方式，物理接线可采用3线连接即可，距离超过10米时应采用双芯屏蔽线。
总的来说，单片机3公里通信距离是有很大实现空间的，需要根据具体情况进行细致的设计和调试。
串口通讯理想距离在两米以内，太长的话就容易出现误码，延长串口通讯的措施就是采用RS485规范了。可以达到1公里以上。
请问两片单片机之间UART传输距离是多少,2到3米可以传吗
单片机双机通信有很多模式，距离也是不一样的。UART-TTL1-2米，速率1M以内，有线连接，3条线（RXD-TXD、TXD-RXD、GND），串行全双工。SPI1米以内，速率10M以内，有线连接，5条线（含共地），主从模式双工。
UART通信的距离就只有15M 还得取决于你设计电路时电阻的上拉能力，所选择光耦的速度。单纯2片STM32之间的UART通讯，最好近点，实在不行的话得想别的办法了。
一般采用单片机串口通讯就可以。串口通讯采用什么信号，要根据实际情况确定。如果单片机之间通讯距离远的话，可以采用RS485通讯方式；如果单片机之间通讯距离近的话，两个单片机串口可以直接通讯。
TTL高低电平的远距离传输
资料上一般写15米，降低波特率可以更远些，但是普通 TTL 芯片不适合米级距离的信号传输，需要用接口器件传输信号。同时，信号质量与传输速率有关。
区别不一样的传输距离。HTL：对于HTL的带有对称负信号输出的编码器，信号传输距离可达311米。TTL：对于TIL的带有对称负信号输出的编码器，信号传输距离可达160米。区别不一样的电压。HTL：国值电压比较高。
如果通讯在9600下TTL传输2米·不过一般写15米，降低波特率可以更远些，这个与电磁环境有关系。主要受限于TTL器件的带负载能力和抗干扰能力的影响。采用平衡传输，如422，485，可达1200米。
TTL电平必然长距离传输不了，抗干扰不行，衰减也大。传输过程只能用RS232电平或者485电平，后者更远，在发送部分将TTL转换后，传输，接收部分再将传输电平转换为TTL电平。。TTL作为逻辑电平很好，但是长距离传输确实能力有限。
TTL电路使用不同的电压来表示逻辑状态，是0V表示逻辑0，而5V表示逻辑1。可以有不同的变种，如3VTTL和不同逻辑电平的TTL。信号传输距离：RS232C电路具有较长的信号传输距离，能够传输几十米的距离，甚至更远。
如何将TTL电平信号长距离传输

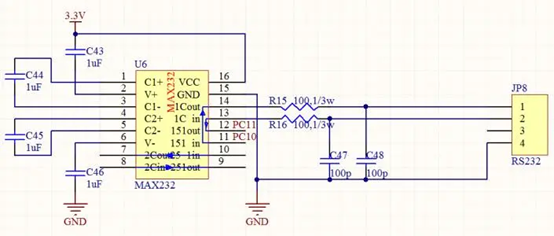

到10米的距离已经超过了传统TTL电平的使用范围，所以必须进行电平转换。建议在传输线两端分别加上TTL到RS232电平转换器，然后使用232电平进行传输，在接收端在使用转换器把232转换回TTL。
资料上一般写15米，降低波特率可以更远些，但是普通 TTL 芯片不适合米级距离的信号传输，需要用接口器件传输信号。同时，信号质量与传输速率有关。
串口发送ttl电平波型设置方法如下：先将主信号端的波形设置为“方波”。将输出信号的幅度低电平设置为0V。将高电平设置为3V即可。
到此，以上就是小编对于ttl电平传输距离的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
