什么是CMOS传输门?

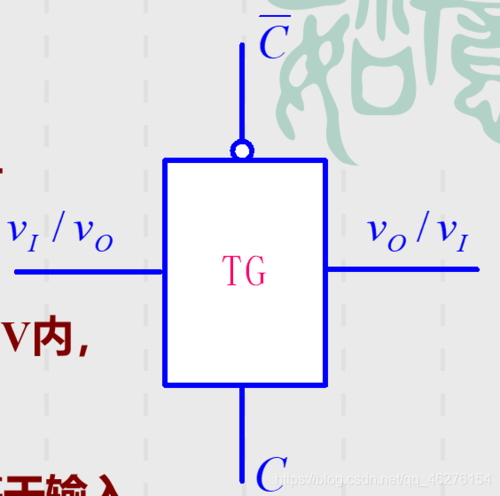

所谓传输门(TG)就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端,右边是输出端。上边是控制信号C输入端,下边是控制信号C输入端。

CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输,多用于ADC中传输模拟信号,又叫模拟开关。

cmos传输门的有关习题(cmos传输门设计方法)-图1

cmos传输门相当于一个传输模拟信号,也包括数字信号的模拟开关门。cmos的输出特性在原点附近呈线性对称关系,它们常用作模拟开关。模拟开关广泛地用于取样,保持电路、斩波电路、模数和数模转换电路等。

漏极开路输出。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路,一般可以将输出端并接的CMOS传输门是指漏极开路输出。电源输出端是为传感器或其他小容量负载提供24V直流电源。

cmos传输门问题?

1、只是形成了反型层,但反型层还没有载流子,需要g极和s极之间要有一定电压使得s极的载流子进入反型层导电。超过范围会使得源极和衬底之间导通。

2、不是都是高电平,那个圆圈符号你理解错了,那是个逻辑功能标识,不代表里面真的有反相器。CMOS传输门的NMOS和PMOS栅极电压总是相反的,因此不管输入电压是多少都能导通。TG上面那个圆圈代表输入是反向有效。

3、cmos传输门相当于一个传输模拟信号,也包括数字信号的模拟开关门。cmos的输出特性在原点附近呈线性对称关系,它们常用作模拟开关。模拟开关广泛地用于取样,保持电路、斩波电路、模数和数模转换电路等。

数字电子技术中的传输门(TG)有什么功能?请解释一下这道题

传输门说白了就是模拟开关,相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。

右边电路中,两个传输门的控制信号是相反的,两门一通一断,是二选一的选择器。

、给出一个门级的图,又给了各个门的传输延时,问关键路径是什么,还问给出输入, 使得输出依赖于关键路径。(未知) 2逻辑方面数字电路的卡诺图化简,时序(同步异步差异),触发器有几种(区别,优 点),全加器等等。

如果想象不出来,可以用45度辅助线做图即可,但是由于距离不是等距所以还是需要自己量一下再画,画图方法放在文末。

如图所示,数电CMOS传输门为什么P型管的导通时输入电压Vin要大于VGS...

VGS(th)--th就是threshold门限的意思,也就是VIN要大于门限电压。大于0还不足以使沟道导通哦。就像一扇门,打来一点缝隙,还不足以让你顺利通过一个道理。

下图表示CMOS反相器电路,由两只增强型MOSFET组成,其中一个为N沟道结构,另一个为P沟道结构。为了电路能正常工作,要求电源电压VDD大于两个管子的开启电压的绝对值之和,即VDD(VTN+|VTP|) 。

MOS管导通后的Vgs电压始终为该管的开启电压,和刚满足导通条件时比较,导通后随着源极S电位的升高,Vg电压也要升高,在漏极电流不变的的情况下Vgs是个常数。N沟道与P沟道是不一样的。

场效应管的导通与截止由栅源电压来控制,对于增强型场效应管来说,N沟道的管子加正向电压即导通,P沟道的管子则加反向电压。一般2V~4V就可以了。

CMOS管和结型场效应管的判断方法不一样。P沟道要在DG之间加负电压才能导通。N沟道要在DG之间加正电压才能导通。

先画电路图,漏端接Vin输入,源端接Vout输出并联一个电容,衬底b接地,栅端接VDD。

CMOS传输门的问题

只是形成了反型层,但反型层还没有载流子,需要g极和s极之间要有一定电压使得s极的载流子进入反型层导电。超过范围会使得源极和衬底之间导通。

不是都是高电平,那个圆圈符号你理解错了,那是个逻辑功能标识,不代表里面真的有反相器。CMOS传输门的NMOS和PMOS栅极电压总是相反的,因此不管输入电压是多少都能导通。TG上面那个圆圈代表输入是反向有效。

所谓传输门(TG)就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端,右边是输出端。上边是控制信号C输入端,下边是控制信号C输入端。

VGS(th)--th就是threshold门限的意思,也就是VIN要大于门限电压。大于0还不足以使沟道导通哦。就像一扇门,打来一点缝隙,还不足以让你顺利通过一个道理。

CMOS传输门是由一个PMOS和一个NMOS组成的,他们的栅极接出来作为控制端,分别接相位相反的控制电平。

下列各种门中,输入信号可以是数字信号,也可以是模拟信号的是()

1、传输门(TG,Transmission Gate)是一种传输模拟信号的模拟开关。

2、传输门控:由控制信号选择输入信号通往下一级的路径。CMOS传输门导通时是低阻态,截止时是高阻态,既可以传输数字信号,也可以传输模拟信号。下图是 D 触发器的结构。
