电压比较器
1、电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。
2、当+输入端电压高于－输入端时，电压比较器输出为高电平，当+输入端电压低于－输入端时，电压比较器输出为低电平，可工作在线性工作区和非线性工作区。
3、电压比较原理可以通过使用电压比较器或比较电路来实现。电压比较器是一种电路，它可以通过比较两个或多个电压来产生一个输出信号，表示哪个电压大或小。
4、电压比较器的工作原理基于输入信号与参考电压之间的比较。电压比较器通常有两个输入端，一个是待比较的信号输入端（VIN），另一个是参考电压输入端（VREF）。
5、Vout=Vref×(-R2)/R1。Vout为比较器输出电压；Vref为比较器参考电压，通常取固定值；R1和R2分别为两个电阻，这两个电阻的比值可以确定比较器的放大倍数，从而控制输出电压的幅度。
6、电压比较器有两个输入端，当输入端A的电压为一定的时候（称它为参考电压Vref），另一输入端B电压若高于Vref，输出端就为高电平1，输入端B电压若低于Vref，输出端则为低电平0。

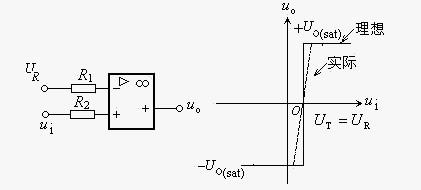

单限比较器和双限比较器
1、单限比较器只有一个转折电压，其传输特性如下：双限比较器有两个转折电压，当输入电压向单一方向变化时输出电压跃变两次。
2、电压比较器的工作原理很简单：正相输入端的电位高于反相输入端，输出高电平；反相输入端的电位高于正相输入端，输出低电平。
3、不可以；施密特触发器，其特点是有滞后效应，有阈值。即当输入信号超过上限鉴别阈值VT+时，电路翻转。
4、用法：LM339可构成 单限比较器、 迟滞比较器 、双限比较器（窗口比较器） 、振荡器等。LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。
5、双限比较器。窗口电压，又称为双限比较器，具有两个门限电平，窗口比较器是很有用的，可以检测输入模拟信号的电平是否处在给定的两个门限电平之间。
比较器的电压传输过程中具有回差特性
1、滞回比较器及其电压传输特性 单限电压比较器电路简单，灵敏度高，但抗干扰能力差。当输入电压信号接近阀值电压时，很容易因微小的干扰信号而发生输出电压的误调变。
2、根据查询相关公开信息显示，单门限比较器、滞回比较器和方波发生器是常见的集成运放的非线性应用，滞回比较器的电压传输过程中具有回差特性。所谓非线性应用是指由运放组成的电路处于非线性状态，输出与输入的关系是非线性函数。
3、非线性状态。根据电压网查询显示，双门限电压比较器工作在非线性状态。 双门限电压比较器引入了正反馈， 电压传输特性曲线较陡， 且有回差电压， 提高了电路的抗干扰能力。

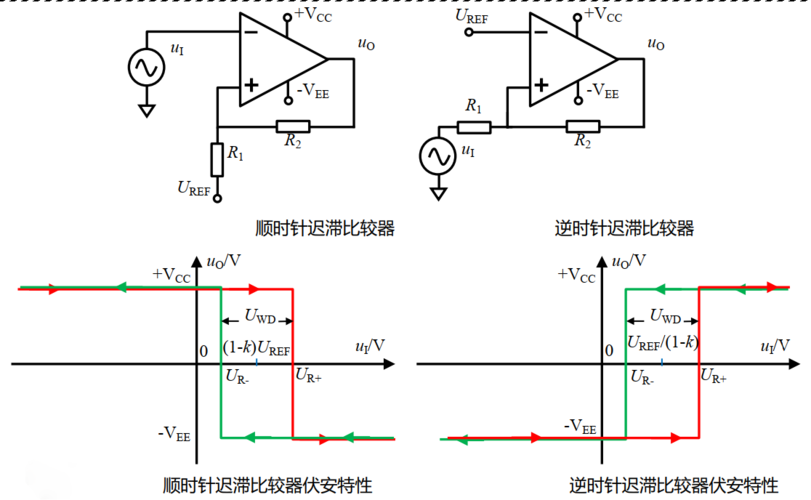

迟滞比较器传输特性曲线怎么画
1、首先在迟滞电压比较器输入波形中画两条平行于横轴的直线，ui＝U+和ui＝－U。其次uiU+，uo＝－Uom，输入由大变小时，门限电压为U－。最后ui小到U－时，输出跳变成Uom，即可完成描画。
2、整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。
3、供参考：当输出为高电平（稳压管钳位在4V)时，运放同相端为2V。
比较器的工作原理
1、比较器是一种电子电路，它可以比较两个输入信号的大小，并产生一个输出信号，表示输入信号的大小关系。
2、迟滞比较器工作原理：迟滞比较器有两个门限电压。输入单方向变化时，输出只跳变一次。输入由大变小时，对应小的门限电压；输入由小变大时，对应大的门限电压。在两个门限电压之间，输出保持原来的输出。
3、比较器的工作原理基于比较器输入之间的电压差。当输入电压之间存在差异时，比较器会产生输出，否则它不会产生输出。比较器的输出通常是一个二进制信号，表示输入之间的关系。
4、它的工作原理是，它接收两个输入数据字节，然后将它们的每一位进行比较，如果两个字节的每一位都相同，则输出一个“相等”信号，否则输出一个“不等”信号。
5、电压比较器的工作原理基于输入信号与参考电压之间的比较。电压比较器通常有两个输入端，一个是待比较的信号输入端（VIN），另一个是参考电压输入端（VREF）。
到此，以上就是小编对于比较器的电压传输过程中具有回差特性的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
