本篇目录：
- 1、IIC通信协议
- 2、嵌入式ubuntu怎么加载i2c总线
- 3、I2C是什么
- 4、iic的数据传输
IIC通信协议
IIC通信协议采用2条信号线，1条时钟线（SCL）和1条数据线（SDA），属于串行半双工通信。标准模式的传输速率为100Kb/s，快速模式为400Kb/s。总线上可以接多个从设备，从设备的地址必须不同。

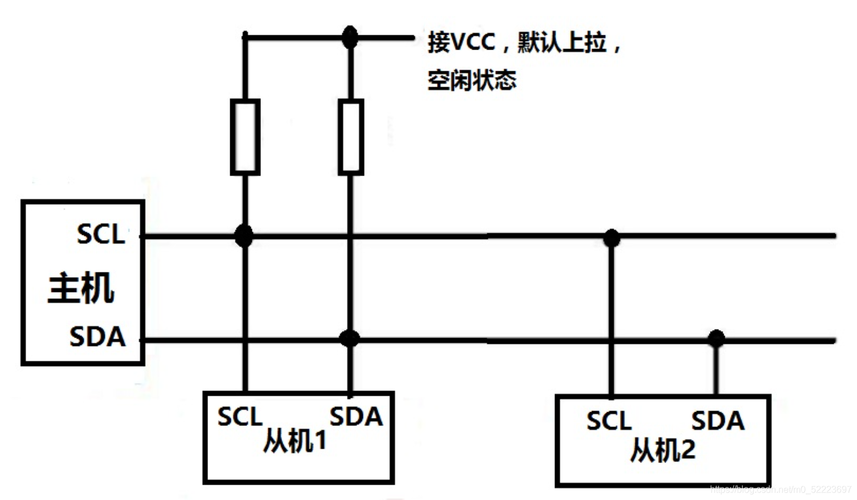

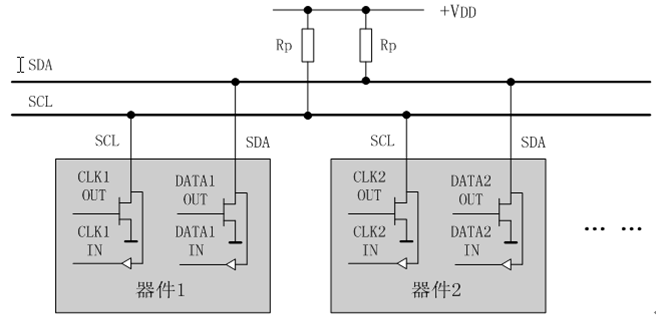

spi总线和i2c总线的区别硬件结构不同：IIC：IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。
通信原理是通过对SCL和SDA线高低电平时序的控制，来产生I2C总线协议所需要的信号进行数据的传递。
串口通信就是232，只有两根线txd和rxd，双方必须设定相同的波特率，传输距离比较近。 I2C号称是最简单的串行通讯协议，只需要一根数据线一根时钟线就可以完成半双工通讯。一根是双向的数据线SDA，另一根是时钟线SCL。
IIC总线在没有总裁模式的前提下，只能实现主从通信。也就是主机可以随时向从机发送数据，但只能等主机访问才能从机才能应这个是标准IIC协议。不知道符不符合你对双机通信的要求。
SPI在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议。
嵌入式ubuntu怎么加载i2c总线
1、甚至直接集成在CPU内部。总线驱动的职责，是为系统中每个I2C总线增加相应的读写方法。但是总线驱动本身并不会进行任何的通讯，它只是存在那里，等待设备驱动调用其函数。
2、I2c总线驱动填充I2c_adapter和I2c_algorithm结构体，I2c设备驱动填充I2c_driver和i2c_client结构体并实现其本身所对应设备类型的驱动。
3、我们首先利用i2c-gpio.c和i2c-algo-bit.c做好总线驱动。在i2c-gpio.c中，module_initi2c_gpio_initplatform_driver_probe(&i2c_gpio_driver，i2c_gpio_probe)；将其注册为platform虚拟总线的驱动。
4、获取i2c总线busid可以从主机发出开始信号。i2c总线是phlips公司推出的一种串行总线，i2c总线只有两根双向信号线。其中一根是数据线sda，另一根是时钟线scl。
I2C是什么
1、I2C（Inter－Integrated Circuit）总线是由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。是微电子通信控制领域广泛采用的一种总线标准。
2、I2C总线控制器为微控制器或微处理器提供控制I2C总线的接口，它控制所有I2C总线的特殊序列、协议、仲裁、时序，这里指MPC8250提供的I2C总线控制接口。
3、I2C 是由Philips公司开发的一种简单、双向二线制同步串行总线。两者区别如下：指代不同 I2C：只需要两根线即可在连接于总线上的器件之间传送信息。
4、I2C是多主控总线，所以任何一个设备都能像主控器一样工作，并控制总线。总线上每一个设备都有一个独一无二的地址，根据设备它们自己的能力，它们可以作为发射器或接收器工作。多路微控制器能在同一个I2C总线上共存。
5、i2c是一种同步串行数字信号总线接口，用于实现多个器件或设备之间的通信。它包含有一根时钟线和数据线，最高通信速度可达400Kb/s.一些高档单片机带有该接口，但普通单片机可以用通用IO口模拟 i2c时序。
iic的数据传输
IIC（Inter-Integrated Circuit) ，简单说就是IC（芯片）之间通信的总线。总线的意思就是，各个器件都并联接到一组公共的线路上，然后共用这条线路来传输数据信息。
在IIC中，多个芯片可以连接到同一总线结构下，同时每个芯片都可以作为实施数据传输的控制源，这种方式简化了信号传输总线。谢谢。
在I2C总线传输过程中，将两种特定的情况定义为开始和停止条件（见图3）：当SCL保持“高”时，SDA由“高”变为“低”为开始条件；当SCL保持“高”且SDA由“低”变为“高”时为停止条件。开始和停止条件均由主控制器产生。
连接到相同总线上的IC数量只受总线最大电容的限制，串行的8位双向数据传输位速率在标准模式下可达100Kbit/s，快速模式下可达400Kbit/s，高速模式下可达3．4Mbit/s。
到此，以上就是小编对于嵌入式i2c的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
