传输门的工作状态(传输门的功能)

本篇目录:

在数字电路中,左上方的是非门,那右上方的那个是什么?有什么作用?那个TG1...

与门(AND gate)、或门(OR gate)和非门(NOT gate)是数字逻辑电路中的三种基本门电路,它们用于实现不同的逻辑功能。与门(AND gate):与门是一个有两个或更多输入端和一个输出端的逻辑门电路。

非门:一个输入端,一个输出端的器件,它的作用是使输入信号反向。例如输入0,那么输出就是1,输入1,输出就是0。

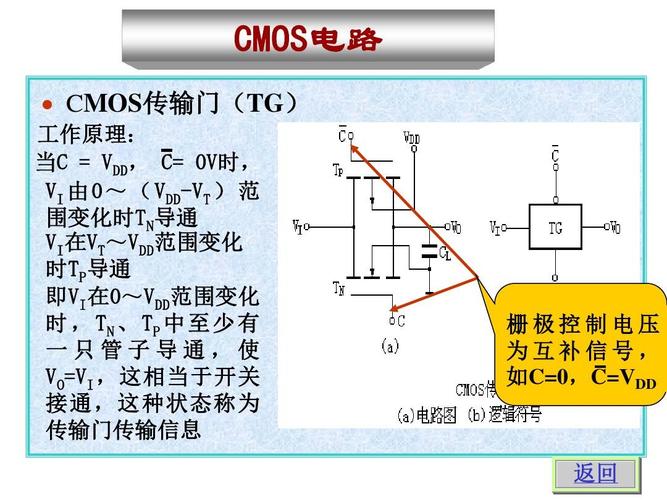

传输门的工作状态(传输门的功能)-图1

与非门是数字电路的一种基本逻辑电路。是与门和非门的叠加,有多个输入和一个输出。 与非门是与门和非门的结合,先进行与运算,再进行非运算。

逻辑门是在集成电路上的基本组件。简单的逻辑门可由晶体管组成,这些晶体管的组合可以使代表两种信号的高低电平在通过它们之后产生高电平或者低电平的信号。

数字电子技术问题

低速的脉冲信号是不需要考虑这个问题的,高速脉冲就需要考虑。因为MOSFET结电容的存在,方波信号的前沿有一部分通过给电路寄生电容和MOSFET结电容充电,使输出的波形边沿变得平滑,不那么陡了,这样就会使MOS管发热。

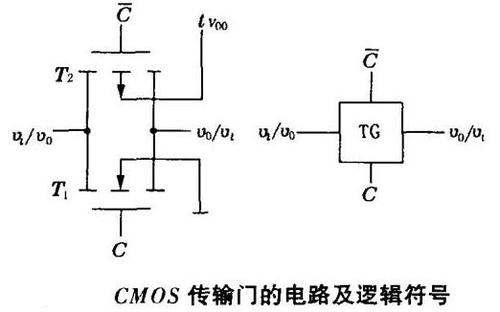

传输门的工作状态(传输门的功能)-图2

加正向电压时,二极管导通,管压降可忽略。二极管相当于一个闭合的开关。加反向电压V时,二极管截止,反向电流可忽略。二极管相当于一个断开的开关。

Y=(A+D+AD)BC。其中:A+D=[(A+D)]=(AD)。所以:Y=[(AD)+AD]BC=1×BC=BC。

第一题:VD1,VD2,是两个二极管,有竖线的一端是负极,另一端是正极,只有正极电压高于负极电压时二级管才会导通。

传输门的工作状态(传输门的功能)-图3

E=1时,两个传输门同时断开,Y4呈高阻状态;E=0时,两个传输门同时导通,A和B均送至Y4端,相当于线与(传输门存在一定的导通电阻),若A和B的电平不同,则Y4状态难以确定。

这里存在一个延时的问题,当信号通过逻辑门和触发器时,从信号输入到信号输出存在延时。

传输门的导通条件

1、当C=0、C=1时,TG导通,输出端的信号等于输入端信号。传输门,当g为1时,将输入端的模拟信号整体传输之输出端,无损耗,g为0时门关闭。TP和TN是结构对称的器件,它们的漏极和源极是可互换的。

2、传输门控:由控制信号选择输入信号通往下一级的路径。CMOS传输门导通时是低阻态,截止时是高阻态,既可以传输数字信号,也可以传输模拟信号。逻辑门控:控制信号与输入信号直接进行逻辑运算,运算结果送往下一级电路。

3、这是因为两个CMOS管的沟道类型不同,对于N沟道管C=1时导通,P沟道管则反之C=0时导通。

4、因为TG传输门的N端为输入控制端口,低电平有效使能,P端为另一输入控制端口,高电平有效,N,P同时有效使能传输。A=1,B=0时,(N1,P1)=(1,0),(N2,P2)=(0,1),所以TG1截止,TG2导通,而TG2导通时Y=B=1。

5、VGS(th)--th就是threshold门限的意思,也就是VIN要大于门限电压。大于0还不足以使沟道导通哦。就像一扇门,打来一点缝隙,还不足以让你顺利通过一个道理。

6、CLK经过一次反向使C为0,C为1。根据TG传输门的条件,即有反向圈圈一端输入为零或者另一端输入为一就导通。

到此,以上就是小编对于传输门的功能的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
