三种通信模式SPI、UART、I2C它们的工作原理
UART首先将并行数据转换成串行数据来传输。消息帧从一个低位起始位开始,后面是5~8个数据位,一个可用的奇偶位和一个或几个高位停止位。该总线双向通信,可以实现全双工传输和接收。在嵌入式设计中,UART用来与PC进行通信。
三种通信模式SPI、UART、I2C它们的工作原理uart:是一种通用串行数据总线,用于异步通信。该总线双向通信,可以实现全双工传输和接收。
![spi的传输格式(spi数据传输)-图1 spi的传输格式(spi数据传输)-图1](https://www.gongye.com.cn/zb_users/upload/2023/11/20231125205419170091685943660.jpeg)
UART就是两线,一根发送一根接收,可以全双工通信,线数也比较少。数据是异步传输的,对双方的时序要求比较严格,通信速度也不是很快。在多机通信上面用的最多。
树莓派4-SPI(硬件篇)
1、如图所示目前树莓派4支持1个物理SPI接口,有2个CS片选信号,支持2个SPI设备。
2、新的 树莓派 几乎可兼容所有以往创建的树莓派项目、配件和应用。
![spi的传输格式(spi数据传输)-图2 spi的传输格式(spi数据传输)-图2](https://www.gongye.com.cn/zb_users/upload/2023/11/20231125205419170091685967305.jpeg)
3、系统出现故障。树莓派由于系统出现故障,导致spi速度不稳,可以请专门的技术人员进行维修,即可恢复正常的运行速度,此派是为学习编程教育设计的微型电脑,是只有信用卡大小,携带便捷,占用的空间小。
4、树莓派具有26个普通输入和输出引脚。在这26个引脚中具有8个普通输入和输出管脚,这8个引脚既可以作为输入管脚也可以作为输出管脚。除此之外,树莓派还有一个2线形式的I2C、一个4线形式的SPI和一个UART接口。
5、但是,有了这么多的扩展选项,肯定还有其他方法可以应用硬件。唯一真正的缺点是对相对古老的USB 0端口的依赖,特别是当全尺寸的树莓派4可以支持USB 0时。因此,如果您要使用这个东西进行存储,请确保使用SATA端口。

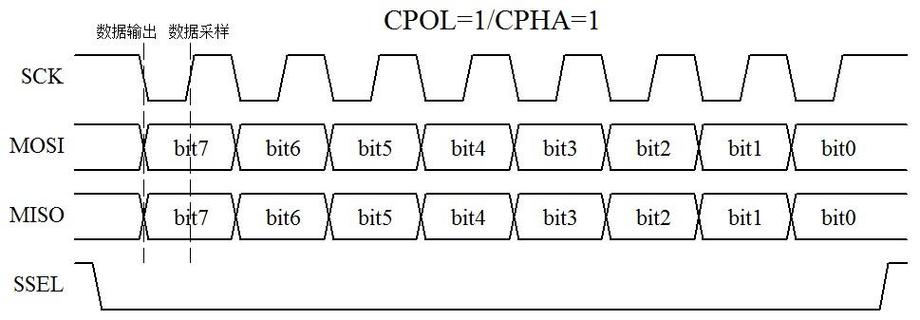

![spi的传输格式(spi数据传输)-图3 spi的传输格式(spi数据传输)-图3](https://www.gongye.com.cn/zb_users/upload/2023/11/20231125205419170091685922696.jpeg)
6、空闲功耗1W,负载功耗41W。根据查询超能网显示,树莓派4功耗在空闲时功耗只有 1W,而负载时功耗只有 41W。
在spi传输协议中,从设备要发数据给主设备,这个过程具体是什么样子的...
1、利用SPI可以在软件的控制下构成各种系统。如一个主控制器和几个从控制器、几个从控制器相互连接构成多主机系统(分布式系统)、一个主控制器和一个或几个从I/O设备所构成的各种系统等。
2、比较方便的方法是主机定周期发送数据(也可以是空数据包),同时收取从机数据包,一般情况下都可以满足通信要求。
3、spi传输协议包括: 主-从模式:这是SPI协议的基本模式,也是最常用的模式。在这个模式下,一个微控制器作为主设备,控制SPI总线并发送和接收数据。
4、由主设备控制。当有多个从设备的时候,因为每个从设备上都有一个片选引脚接入到主设备机中,当主设备和某个从设备通信时将需要将从设备片选引脚电平拉低(一般低有效)。
5、三线制:三线制SPI总线使用MOSI、MISO和SCK三条线进行数据传输。在三线制中,数据是双向传输的,MOSI线用于主设备向从设备发送数据,MISO线用于从设备向主设备发送数据。时钟线(SCK)用于主设备和从设备之间的同步。
6、SPI的通信原理很简单,它以主从方式工作,这种模式通常有一个主设备和一个或多个从设备,需要至少4根线,事实上3根也可以(单向传输时)。
51单片机SPI接口是什么?
1、SPI(Serial Peripheral Interface--串行外设接口)总线系统是一种同步串行外设接口,它可以使MCU与各种外围设备以串行方式进行通信以交换信息。串行通信接口SCI(serial communication interface)由Motorola公司推出。
2、SPI是串行外设接口,串行传输数据。分为主从2部分设备。一般控制字芯片datasheet会有说明。
3、MISO Master Input Slave Output 主机输入从机输出。MOSI (SPI Bus Master Output/Slave Input)SPI 总线主输出/ 从输入MISO (SPI Bus Master Input/Slave Output) SPI 总线主机输入/ 从机输出MOSI 。
4、spi是一种协议,串行接口,及数据和命令都在同一个接口上。参照spi协议,在io口上实现电平变化即可。
5、SPI(Serial Peripheral Interface--串行外设接口)总线系统是一种同步串行外设接口,它可以使MCU与各种外围设备以串行方式进行通信以交换信息。SPI有三个寄存器分别为:控制寄存器SPCR,状态寄存器SPSR,数据寄存器SPDR。
SPI超详细解析
SPI基本概念:SPI=SerialPeripheralInterface,是串行外围设备接口,是一种高速,全双工,同步的通信总线。常规只占用四根线,节约了芯片管脚,PCB的布局省空间。
以下是关于CV、SV、CPI和SPI的常见定义: CV (Cost Variance):成本偏差,用于评估实际成本与计划成本之间的差异。它可以通过以下公式计算:CV = EV (Earned Value) - AC (Actual Cost)。
SPI:高速同步串行口。是一种标准的四线同步双向串行总线。SPI,是英语Serial Peripheral interface的缩写,顾名思义就是串行外围设备接口。是Motorola首先在其MC68HCXX系列处理器上定义的。
SPI接口的全称是Serial Peripheral Interface,意为串行外围接口,是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器,还有数字信号处理器和数字信号解码器之间。
spi大于1表示什么?进度超前。挣值分析的三个基本参数包括:计划值(PV)、实际成本(AC)和挣值(EV)。四个评价指标包括:进度偏差(SV)、成本偏差(CV)、成本执行指标(CPI)和进度执行指标(SPI)。
SPI总线有哪几种方式?
透明模式:在这种模式下,SPI总线上的设备可以自动交换数据位格式。这意味着发送设备可以将数据以一种格式发送,接收设备则将以另一种格式接收。这种模式使得不同的设备或不同厂商的设备之间的兼容性更好。
三线制和四线制是在SPI总线中使用的两种不同的连接方式。 三线制:三线制SPI总线使用MOSI、MISO和SCK三条线进行数据传输。
SPI的通信原理很简单,它以主从方式工作,这种模式通常有一个主设备和一个或多个从设备,需要至少4根线,事实上3根也可以(单向传输时)。
SPI总线 MOTOROLA公司的SPI总线的基本信号线为3根传输线,即SI、SO、SCK。传输的速率由时钟信号SCK决定,SI为数据输入、SO为数据输出。
:SPI是一种高速,全双工的,同步的通信总线;2:四线连接,MISO-主设备数据输入,从设备数据输出;MOSI-主设备数据输出,从设备数据输入;SCLK-时钟信号,由主设备产生;CS-从设备片选信号,由主设备控制。
到此,以上就是小编对于spi数据传输的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
