射频收发器的射频收发器
射频收发器是一种集成了射频收发功能的器件或模块,用于接收和发送射频信号。射频信号是指频率在3kHz到300GHz范围内的无线电信号,常用于通信、雷达、遥控、无线电视、无线局域网等领域。
东软载波提供基于ARM架构的高性能基带处理器,支持4G/5G通信协议。射频收发器:射频收发器是移动通信设备中与基带处理器配合使用的射频芯片,负责接收和发送无线信号。

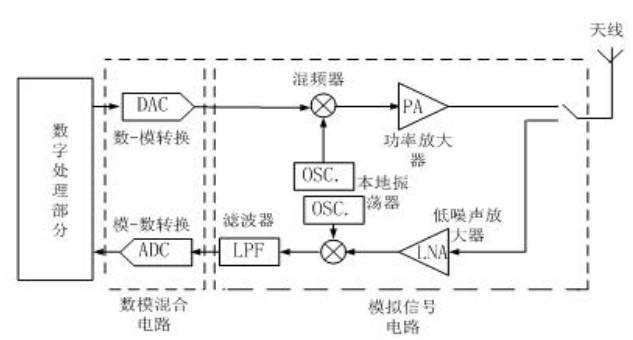

![射频收发器传输图像(射频收发系统框图)-图1 射频收发器传输图像(射频收发系统框图)-图1](https://www.gongye.com.cn/zb_users/upload/2023/11/20231124202225170082854564471.gif)
若使用的是vivo手机,手机射频是指接收、发送手机信号的功能模块。
蓝牙模块的原理与结构
蓝牙芯片:蓝牙模块的核心部分是蓝牙芯片,它负责处理蓝牙通信的各种功能。蓝牙芯片集成了调制解调器、射频收发器、处理器和蓝牙协议栈等关键组件,以实现蓝牙通信的各项功能。
蓝牙技术原理有射频信号模块、信道管理、连接建立与释放和数据交换等。射频信号模块 蓝牙设备需要配备低功率消耗的4GHz射频发射模块,用于发送和接收射频信号以及处理信道的切换。

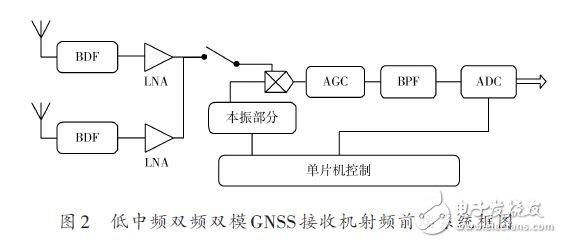

![射频收发器传输图像(射频收发系统框图)-图2 射频收发器传输图像(射频收发系统框图)-图2](https://www.gongye.com.cn/zb_users/upload/2023/11/20231124202225170082854583210.jpeg)
蓝牙技术具备射频特性。采用了TDMA结构与网络多层次结构,在技术上应用了跳频技术、无线技术等,具有传输效率高、安全性高等优势,所以被各行各业所应用。
蓝牙模块的硬件结构框图如图 1 所示,包括BlueCore2-External(BC212015)蓝牙芯片、 SST39VF800 FLASH 芯片、FB2520 带通滤波器+平衡不平衡变换器、LTCC 陶瓷天线等。
射频(RF)芯片和天线:蓝牙模块通常包括射频芯片,用于处理蓝牙信号的发送和接收。它还具有天线,用于无线信号的收发。配置文件和功能支持:蓝牙模块支持不同的蓝牙配置文件和功能,如数据传输、音频传输、低功耗通信等。
![射频收发器传输图像(射频收发系统框图)-图3 射频收发器传输图像(射频收发系统框图)-图3](https://www.gongye.com.cn/zb_users/upload/2023/11/20231124202225170082854571840.jpeg)
nrf2401的收发模式
ShockBurst模式是通过芯片内的FIFO寄存器将数据自动进行发送与接收,中间的过程不需要单片机干预。而直接模式不使用FIFO寄存器,通讯过程中需要单片机控制和处理全部的数据与格式,操作繁琐但灵活性更佳。
当为1时,则是上电,否则为掉电,它的作用是用在省电情况下;PRIM_RX它就是设置NRF24L01是工作在发射或接收模式了,当等于1时,则为接收模式,否则为发射模式。
nRF2401 (最新版本为nRF2401A,nRF2401AG为无铅工艺版本)是由Nordic公司出品的单芯片无线收发芯片,工作于4GHz~5GHz的全球免申请(ISM)频率。芯片包括一个完全集成的频率合成器,功率放大器,晶体振荡器和调制器。
nRF24L01是由NORDIC[1]生产的工作在4GHz~5GHz的ISM 频段的单片无线收发器芯片。无线收发器包括:频率发生器、增强型“SchockBurst”模式控制器、功率放大器、晶体振荡器、调制器和解调器。
nRF2401A不是单工,而是半双工。即为该器件具有发送与接收通讯,但同一时刻只能工作在发送或接收模式下。如果需要全双工可以同时使用2个nRF2401A组成。
无线数据收发主要通过对nRF2401进行操作实现,包括器件配置、发送数据、接收数据等。nRF2401的工作模式通过引脚PWR_UP、CE和CS选择。在RX/TX模式下,有两种工作方式:ShockBurs和Direct Mode。
射频收发器的介绍
1、射频收发器是一种集成了射频发射器和射频接收器功能的设备。它能够将数字信号转换为射频信号并进行发送,同时也能够接收射频信号并将其转换为数字信号。
2、若使用的是vivo手机,手机射频是指接收、发送手机信号的功能模块。
3、【1】RTR射频收发器,分别代表射频、发射、接收RTR无线收发器,分别代表无线、发射、接收。
